Тема 1.5.4: Особенности конструктивных решений перекрытий над подпольями, подвалами, санузлах, чердачных перекрытий

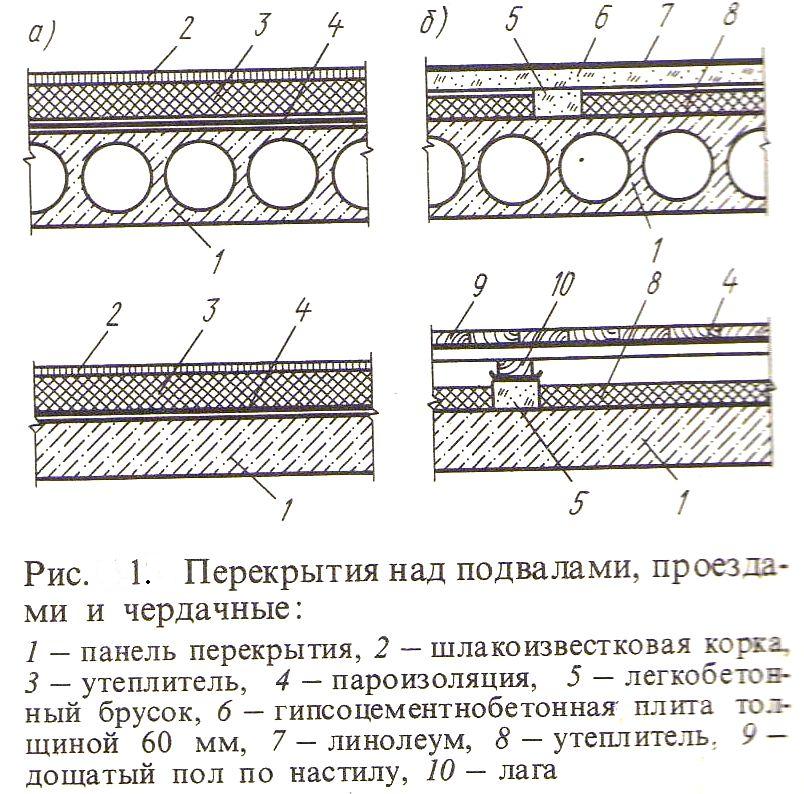

К чердачным и надподвальным перекры­тиям наряду с общими требованиями предъявляют и специальные. В связи с этим и их конструктивное решение не­сколько отличается от междуэтажных. Так, чердачные перекрытия, выполненные из железобетонных панелей и настилов (Рис. 1, а), должны иметь слой утепли­теля, уложенного по пароизоляции. В качестве утеплителя, толщина которого опре­деляется по расчету, применяют сыпучие материалы (шлак, керамзит и др.), плитные (фибролитовые или камыши­товые плиты, плиты из легких бетонов, минераловатные плиты и др.). В этом случае целесообразнее применение армопенобетонных настилов, которых совмещены несущие и теплофизические функции и почти в два раза уменьшается масса перекрытия. Поверх утеплителя устраивают защитный слой из песка или шлака толщиной 30...40 мм или из раствора.

Перекрытия над подвалами, проездами и помещениями с низкими температура­ми также должны иметь теплоизоляционный слой, толщина которого принимается по расчету (Рис. 1,6). Пароизоляционный слой в этом случае распола­гают над утеплителем.

При устройстве железобетонных перекрытий в санитарных узлах в конструкцию перекрытия вводят гидроизоляционный слой, который поднимают кверху 100 мм в местах примыкания стен (Рис 2,а). Ее выполняют из двух-трех слоев рулонного материала. Сверху уложенную гидроизоляцию защищают выравнивающей стяжкой из цементного раствора. Достаточно простое решение – гидроизоляция в виде стяжки (Рис 2,б) из водонепроницаемого цементно – песчаного раствора.

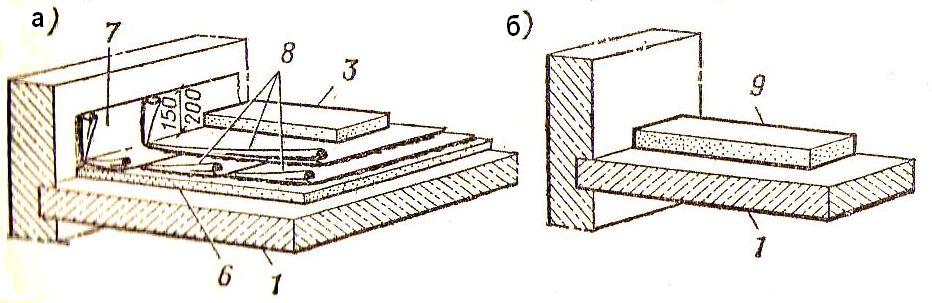

Рисунок 2 - Перекрытия в санитарных узлах: 1-несущая железобетонная панель; 3-выравнивающая растворная стяжка (под полы); 6-выравнивающая растворная стяжка; 7- полоска из гидроизоляционного материала; 8- ковер рулонной гидроизоляции; 9- гидроизоляционная стяжка из водонепроницаемого раствора.

Тема 1.5.5: Конструкции подвесных потолков

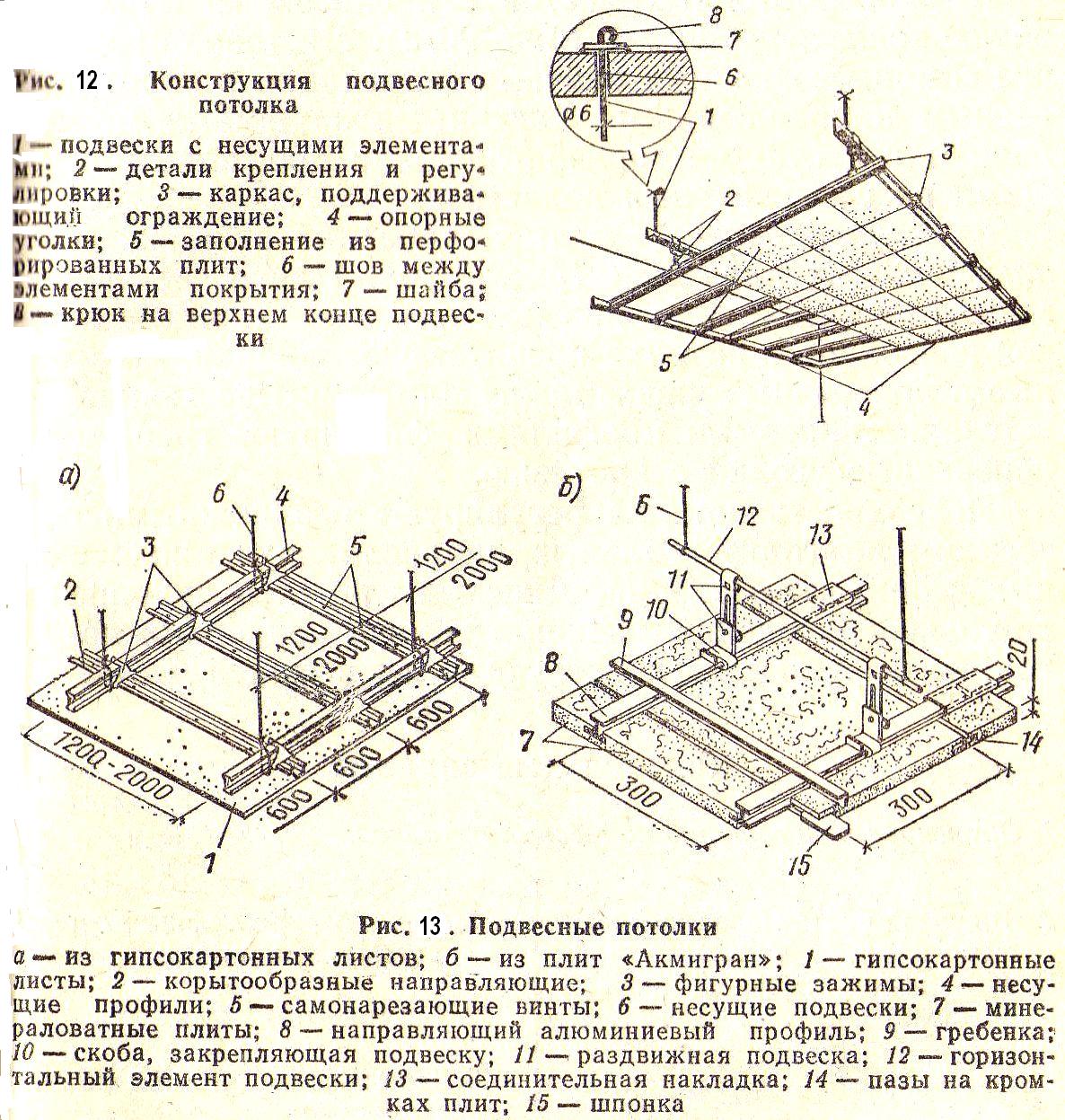

Подвесной потолок — это декоративно-отделочный экран, закрепленный к покрытию или перекрытию зда­ния (Рис. 12). Такой потолок по акустическим и архи­тектурным соображениям устраивают в кинотеатрах, конференц-залах и других общественных помещениях.

Несущая часть подвесных потолков, включает; под­вески, закрепленные в покрытии или перекрытии, с гори­зонтальными направляющими; детали крепления и регу­лировки; каркас (из продольных и поперечных раскла­док), поддерживающих горизонтальное ограждение; опорные уголки, закрепленные по периметру стен поме­щения.

Заполнение (лицевую плоскость потолка) выполняют из гипсокартонных листов, минераловатных или гипсовых плит (гладких, рельефных, перфорированных), алюминиевых профилей и т. д. В плоскость подвесных потолков нередко встраивают светильники, располагаемые точечно, полосами или световыми панелями.

Наиболее распространены следующие конструкци подвесных потолков:

из гипсокартонных листов с каркасом из стальных оцинкованных профилей (Рис. 13,а). Листовое ограждение самонарезающими винтами закрепляют к короткообразным направляющим. Фигурными зажимами их соединяют с несущими горизонтальными профилями, вися­щими на вертикальных подвесках;

из минераловатных плит «Акмигран» с каркасом из алюминиевых профилей (Рис. 13,6). Плиты вставляют в пазы на полки алюминиевых профилей. Прогибу лице­вой поверхности потолка препятствуют шпонки, заложен­ные в поперечных швах между плитами. Расстояние ме­жду алюминиевыми профилями фиксируют гребенки — поперечные уголки с прорезью.

Поверхность потолка регулируют раздвижными под­весками на горизонтальных направляющих, подвешен­ных к покрытию здания. Лицевые элементы заполнения не только определяют декоративность подвесных потол­ков, но и влияют на конструкцию их несущей части.
