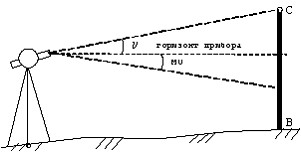

1. Измерение вертикального угла.

Вертикальные углы измеряются вертикальным лимбом по верхней шкале. В данном теодолите вертикальный лимб секторный с градусами от 0 до180. Поэтому вертикальная шкала двойная (одна шкала плюсовая, другая шкала минусовая).

Измерение вертикального угла теодолитом 3Т-5КП состоит из следующих этапов:

1. Определяем место нуля МО. Место нуля - это значение отсчета по верхней шкале при горизонтальном положении луча визирования. Место нуля не должно отличаться от нулевого значения не более, чем на 2ʹ. Для определения места нуля наводим центр нитей на любую точку близкую к горизонту при вертикальном круге слева. Берём отсчёт по верхней шкале. При этом, если градусы положительные, то находим положительную шкалу и берём отсчёт по ней КЛ. Переводим зрительную трубу через зенит. Поворачиваем лимб по ходу часовой стрелки так, чтобы вертикальный круг оказался справа. Наводим центр нитей на ту же точку при вертикальном круге справа. Берём отсчёт по верхней шкале КП. Вычисляем место нуля (КЛ +КП) : 2.

2. Ставим вешку возле теодолита и на уровне оси вращения зрительной трубы (чёрная точка) делаем на вешке отметку (завязываем проволочку).

3. Ставим вешку на точку, до которой определяется наклон.

4. При круге слева наводим центр нитей на отметку, сделанную на вешке.

5. Берём отсчёт по верхней шкале при вертикальном круге слева КЛ₂.

6. Вычисляем значение вертикального угла по формуле КЛ₂ – МО.

7. Для проверки берём отсчёт по верхней шкале на отметке вешки при вертикальном круге справа КП₂.

8. Вычисляем значение вертикального угла по формуле МО – КП₂.

9. Находим среднее значение вертикального угла.

2. Измерение расстояния нитяным дальномером теодолита.

Устройство нитяного дальномера.

На сетке нитей теодолита нанесены Два горизонтальных штриха (вверху и внизу).

Для измерения расстояний нитяным дальномером нужен теодолит и нивелирная рейка. Обычно коэффициент нитяного дальномера теодолита равен 100. Каждый сантиметр нивелирной рейки между нитями дальномера соответствует 1 метру расстояния от теодолита до рейки.

Для определения расстояния до нивелирной рейки берём отсчёт на нивелирной реке по верхней нити дальномера. Затем берём отсчёт по нижней нити дальномера. Вычитаем из отсчёта по верхней нити отсчёт по нижней нити дальномера. Полученную разницу в миллиметрах переводим в сантиметры и получаем расстояние до рейки в метрах. Например, разница в отсчетах равна 135 мм = 13,5см= 13,5 м.

Все результаты измерений заносим в бланк.

Бланк для практической работы № 12.

Измерение вертикального угла теодолитом 3Т-5КП.

Отсчёты по вертикальному кругу	МО = (КЛ+КП) : 2	Вычисление вертикального угла
КЛ =		КЛ2 –МО =
КП =		МО – КП2
КЛ2 =	МО =	Среднее значение вертикального угла
КП2 =

Определение расстояний по нитяному дальномеру теодолита.

Точка №	Отсчёт по верхней нити в мм	Отсчёт по нижней нити в мм	Разница отсчётов в мм	Расстояние до точки в метрах
1
2

Выполнил студент гр.
