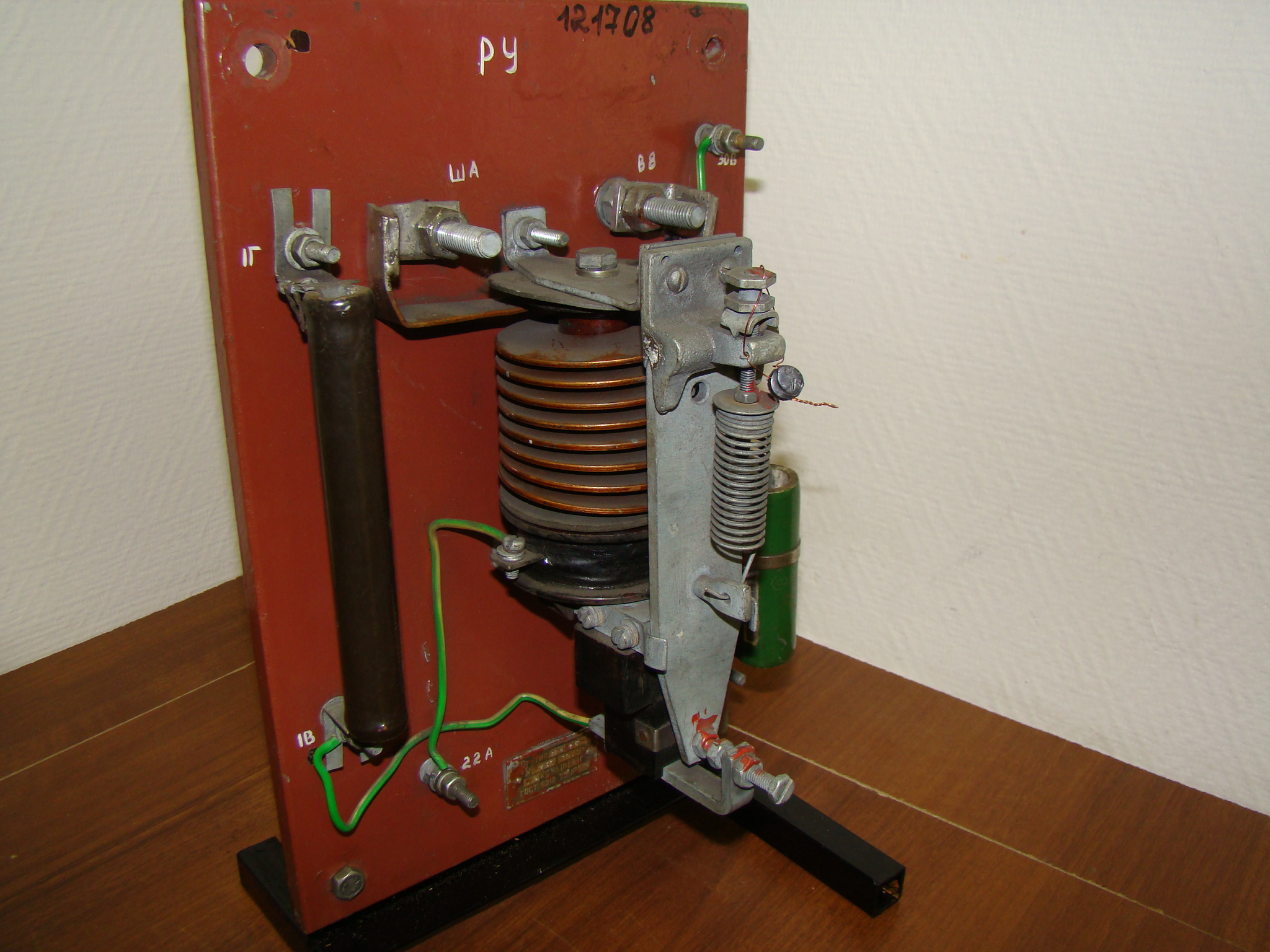

Реле ускорения р-40

• Предназначено для автоматического управления работой силового реостатного контроллера в зависимости от тягового тока и тем самым осуществляет автоматический разгон поезда.

• Реле имеет магнитопровод с большим воздушным зазором, мало изменяющимся при включении реле, и якорь, установленный на призматическом упоре.

• На якоре установлен блок контакт.

На сердечнике магнитопровода размещены две согласно действующие катушки:

• силовая, включенная последовательно в цепь тяговых двигателей,

• подъемная, включенная в цепь управления.

• Вдоль якоря размещена отключающая пружина, прикрепленная одним концом к кронштейну призматического упора, а другим – к якорю.

• При отсутствии магнитного потока, а также когда магнитный поток силовой и подъемной катушек не в состоянии удержать якорь в притянутом состоянии, последний под действием пружины отпадает и замыкает свой блок-контакт.

• Если же действие магнитного потока будет сильнее, чем пружины, то якорь реле притянется и блок-контакт разомкнется.

• Ток отпадания якоря регулируют изменением магнитного зазора упорным винтом (грубая регулировка) или натяжением регулировочной пружины (точная регулировка).
