Технические данные

  • Номинальное напряжение силовой цепи………3000В

  • Номинальное напряжение цепи управления ….110В

  • Диаметр цилиндра………………………………....58 мм

  • Ход поршня……………………………………….......56 мм

  • Давление воздуха…………………………….….5 кгс/см2

  • Раствор силовых контактов…………………..8-12 мм

  • Раствор блокировочных контактов….не менее 4 мм

  • Масса ………………………………………………….106 кг

Реверсивно-тормозной переключатель 1 п. 004

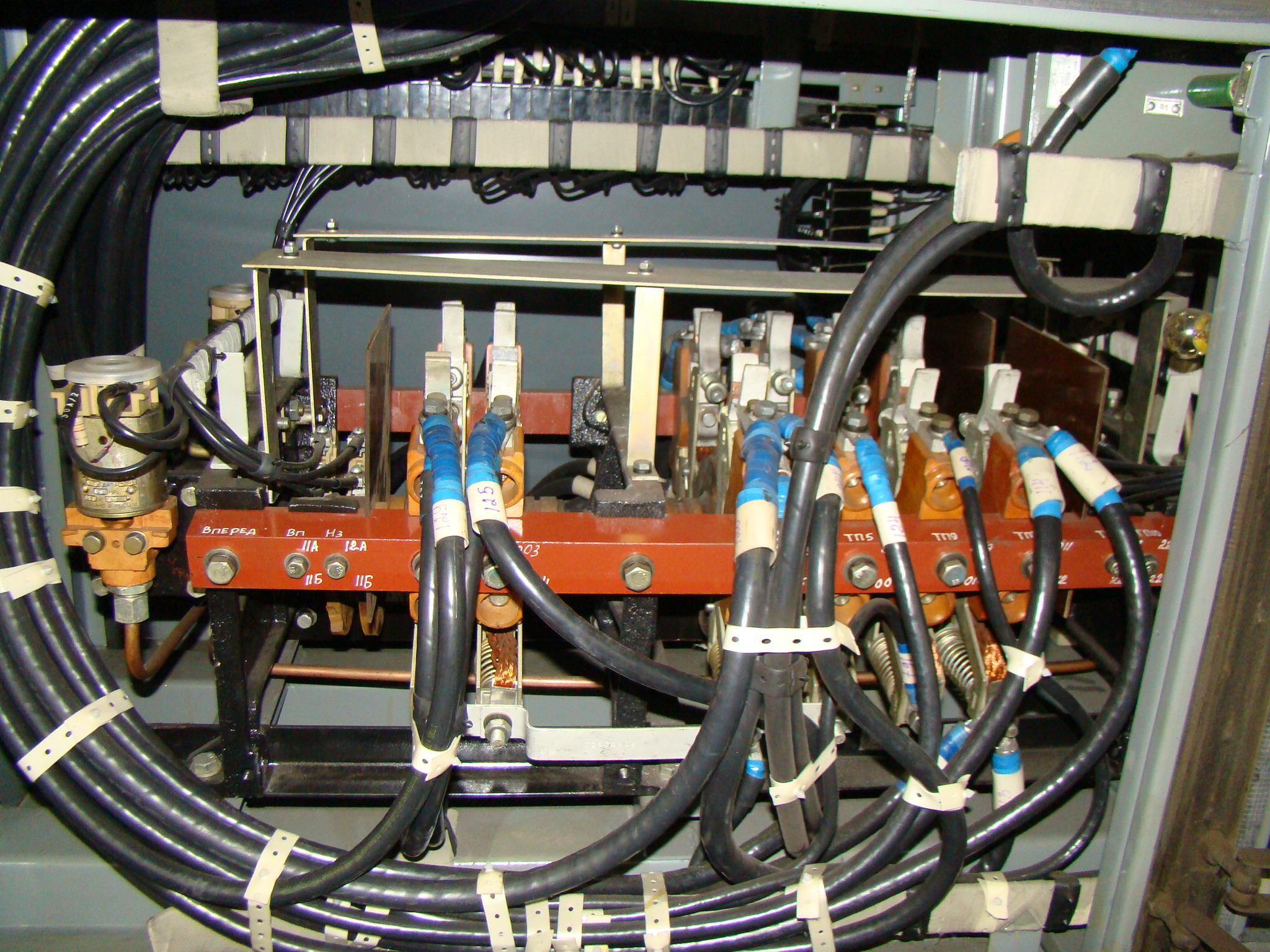

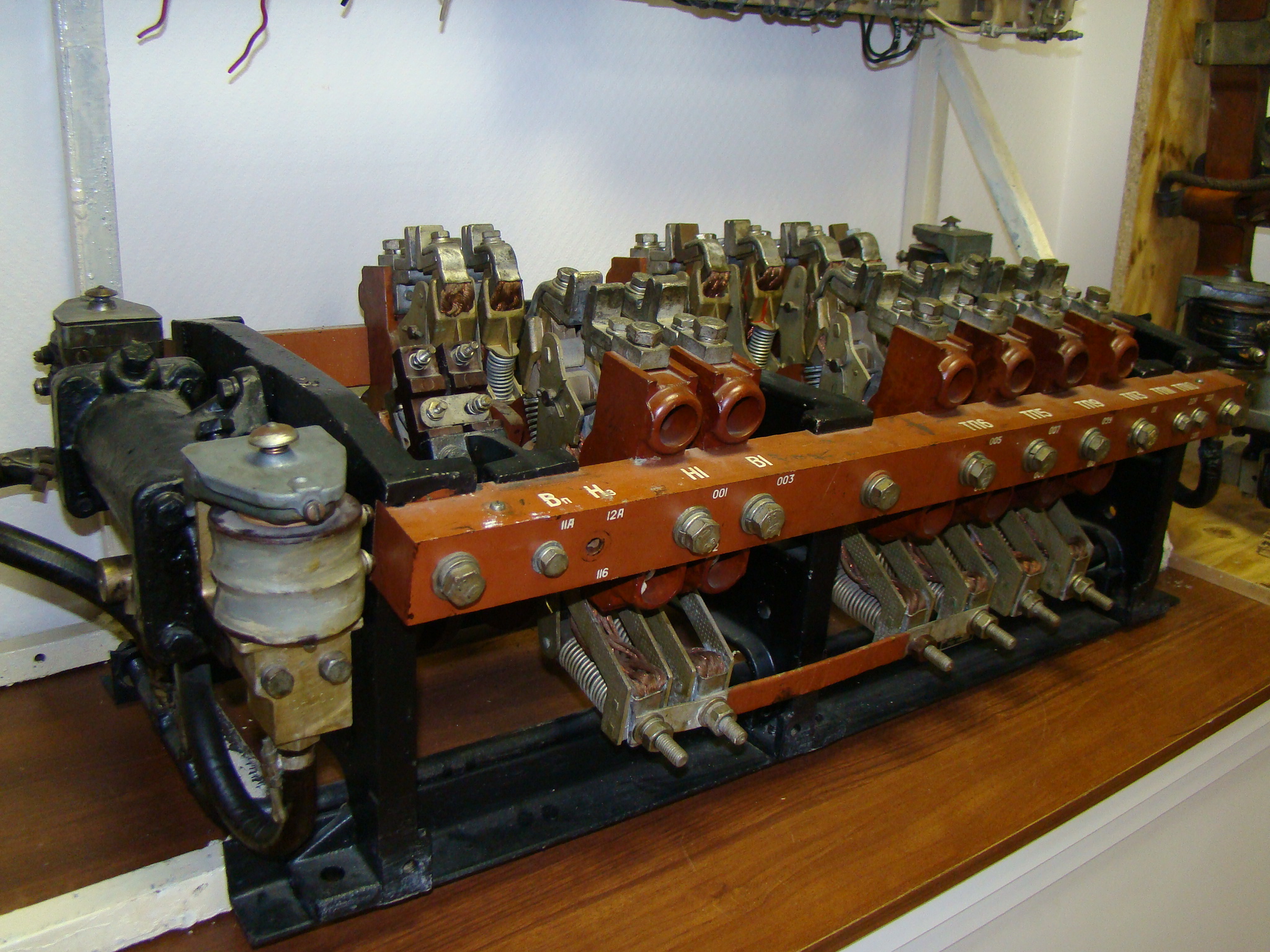

Реверсивно-тормозной переключатель 1П.004 предназначен для без токового переключения силовых цепей и цепей управления в одно из двух рабочих положений: с тягового режима в тормозной и обратно; изменение направления движения поезда (вперёд или назад).

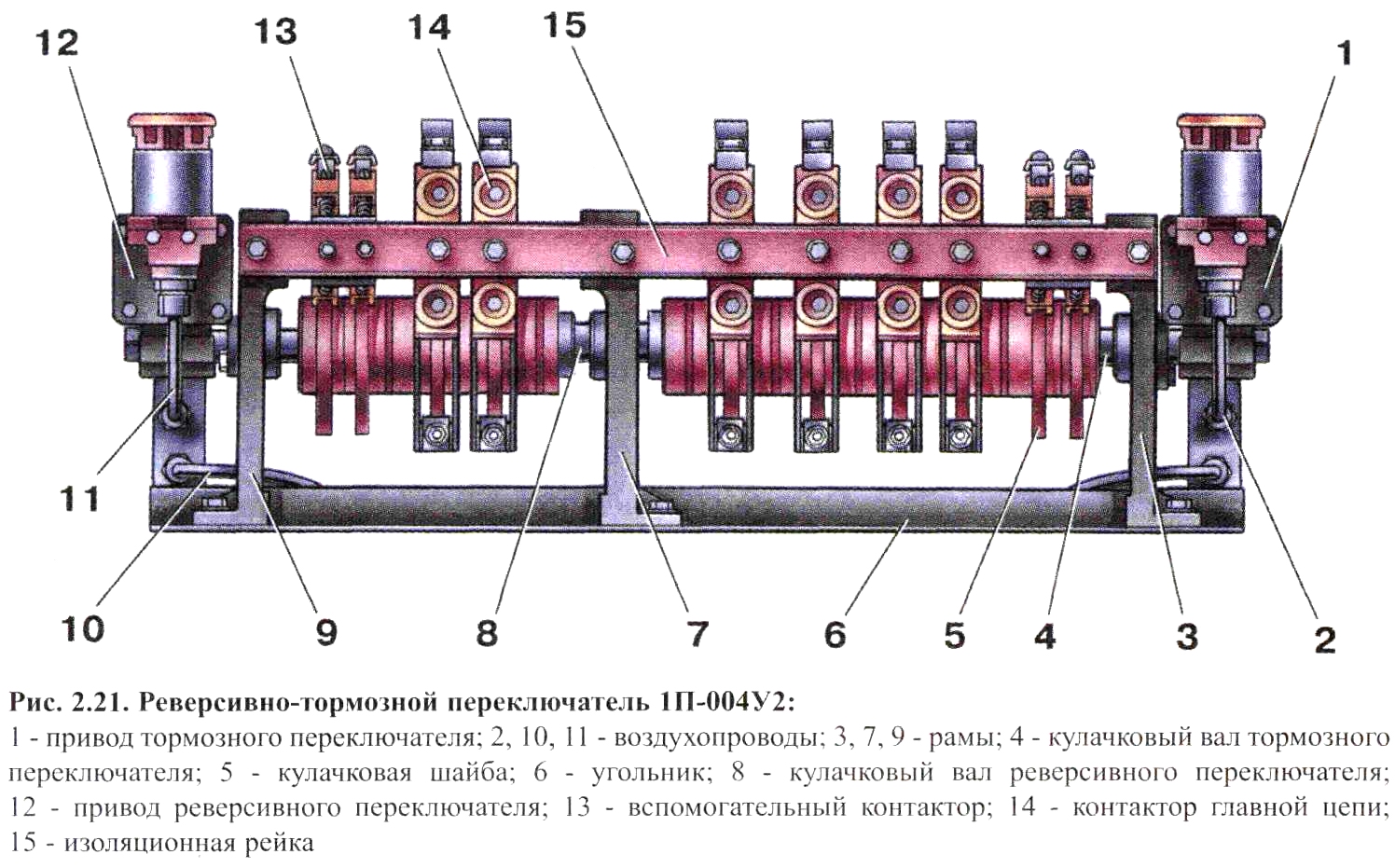

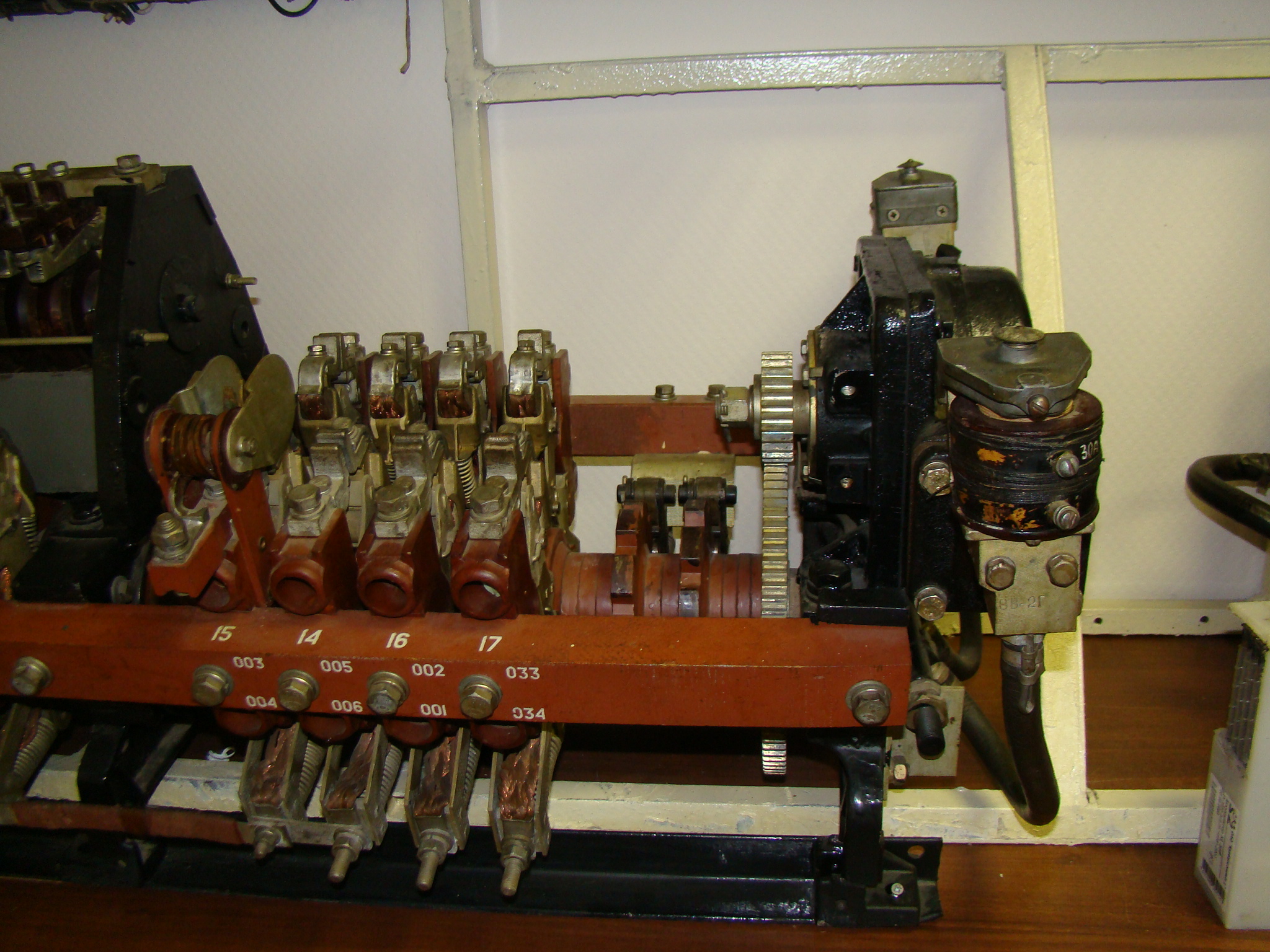

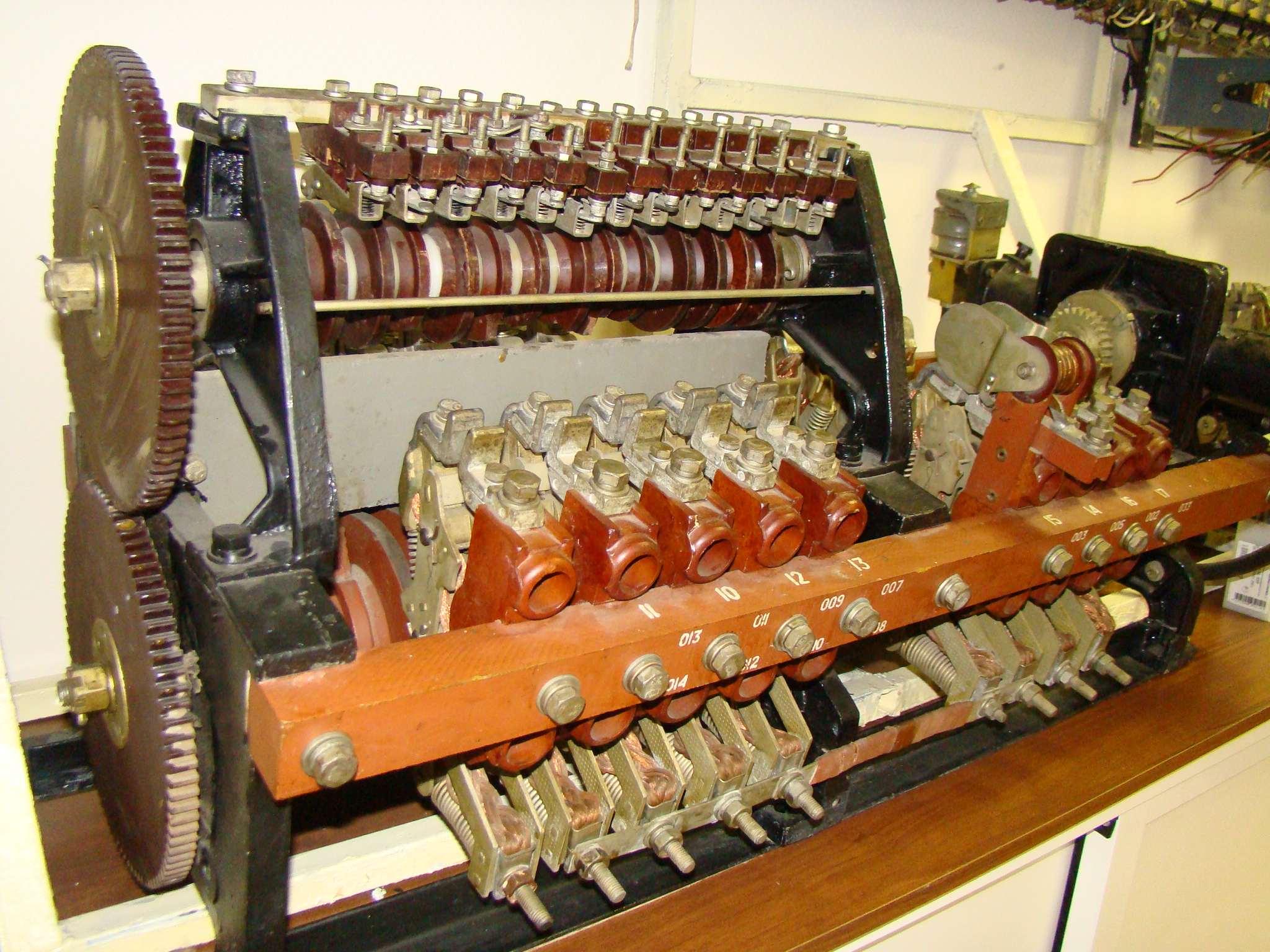

  • Переключатель представляет собой блочную конструкцию, объединяющую в себе два аппарата; реверсор и тормозной переключатель, каждый из которых имеет самостоятельный двухпозиционный электропневматический привод.

  • Оба переключателя собраны в блок при помощи стальных угольников и двух продольных текстолитовых реек.

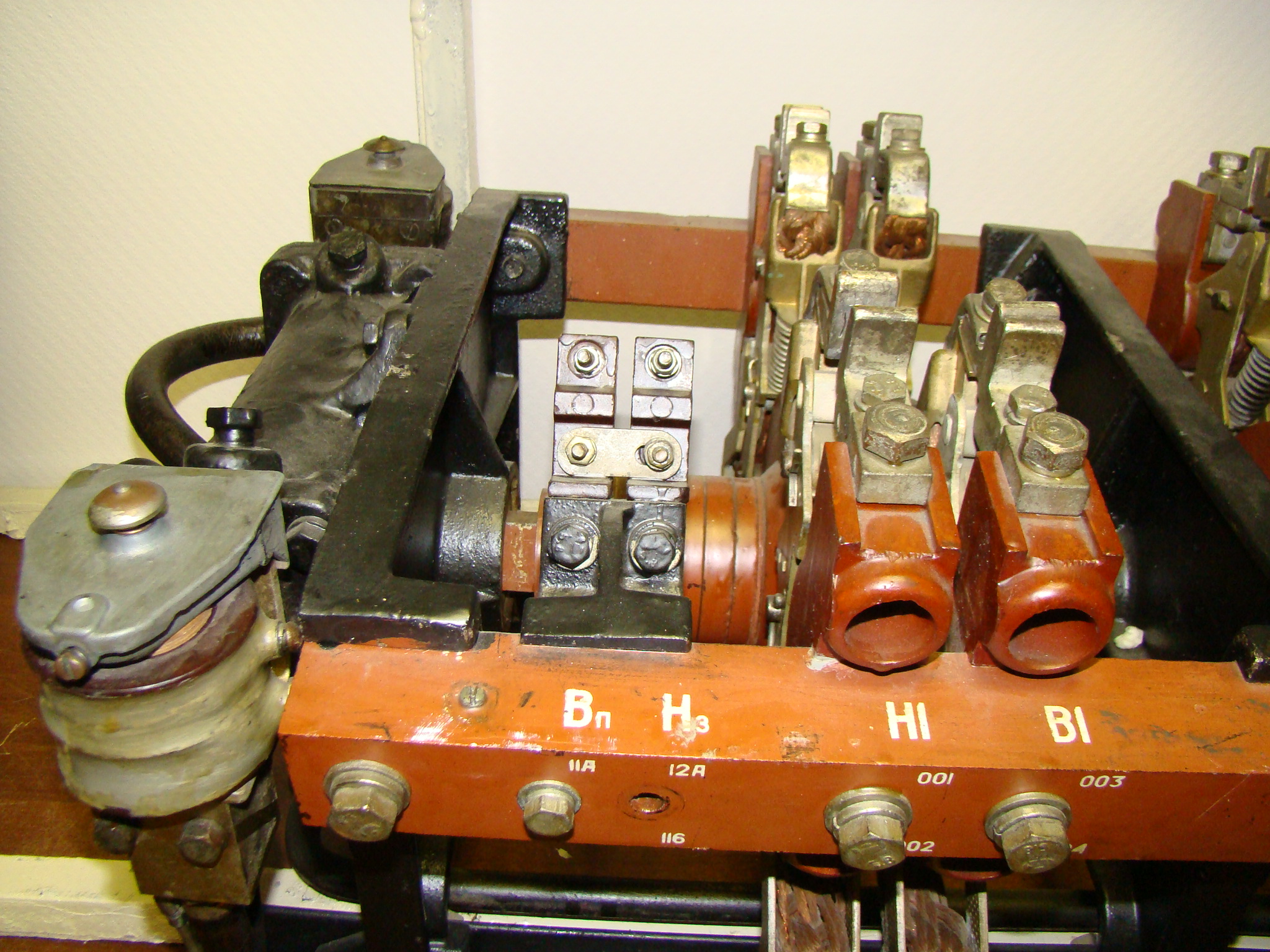

Реверсор

Реверсор состоит:

  • из кулачкового вала

  • силовых кулачковых контакторов (4)

  • низковольтных кулачковых контакторов (2)

  • электропневматического привода

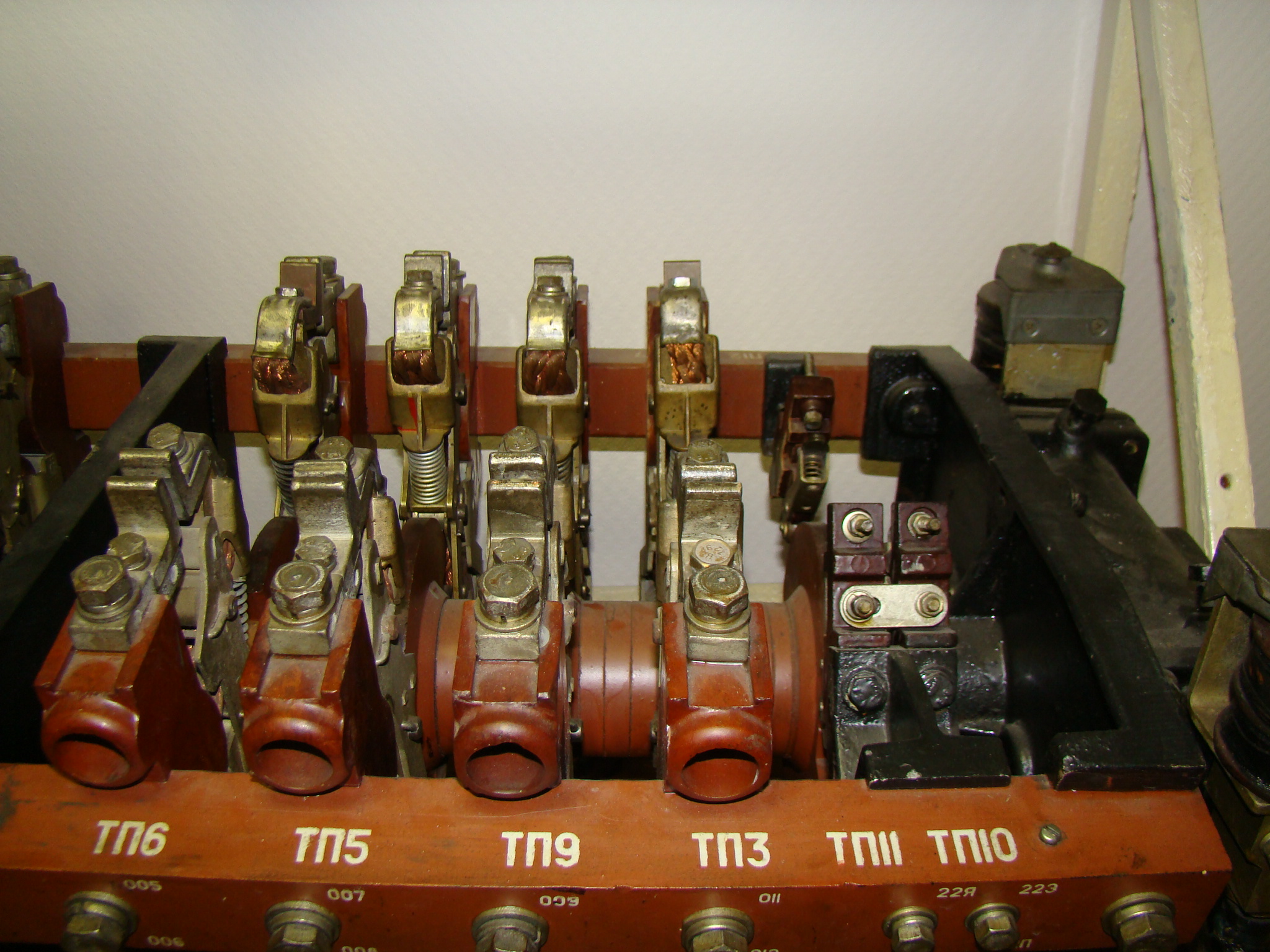

Тормозной переключатель

Тормозной переключатель состоит:

  • из кулачкового вала

  • силовых кулачковых контакторов (8)

  • низковольтных кулачковых контакторов (3)

  • электропневматического привода.

  • Кулачковые валы, как реверсора, так и тормозного переключателя вращаются в подшипниках.

  • На валы (имеют форму квадрата) насажены кулачковые шайбы, при помощи которых происходит замыкание или размыкание контакторов.

  • В средней раме запрессовано два подшипника, а в крайних – по одному.

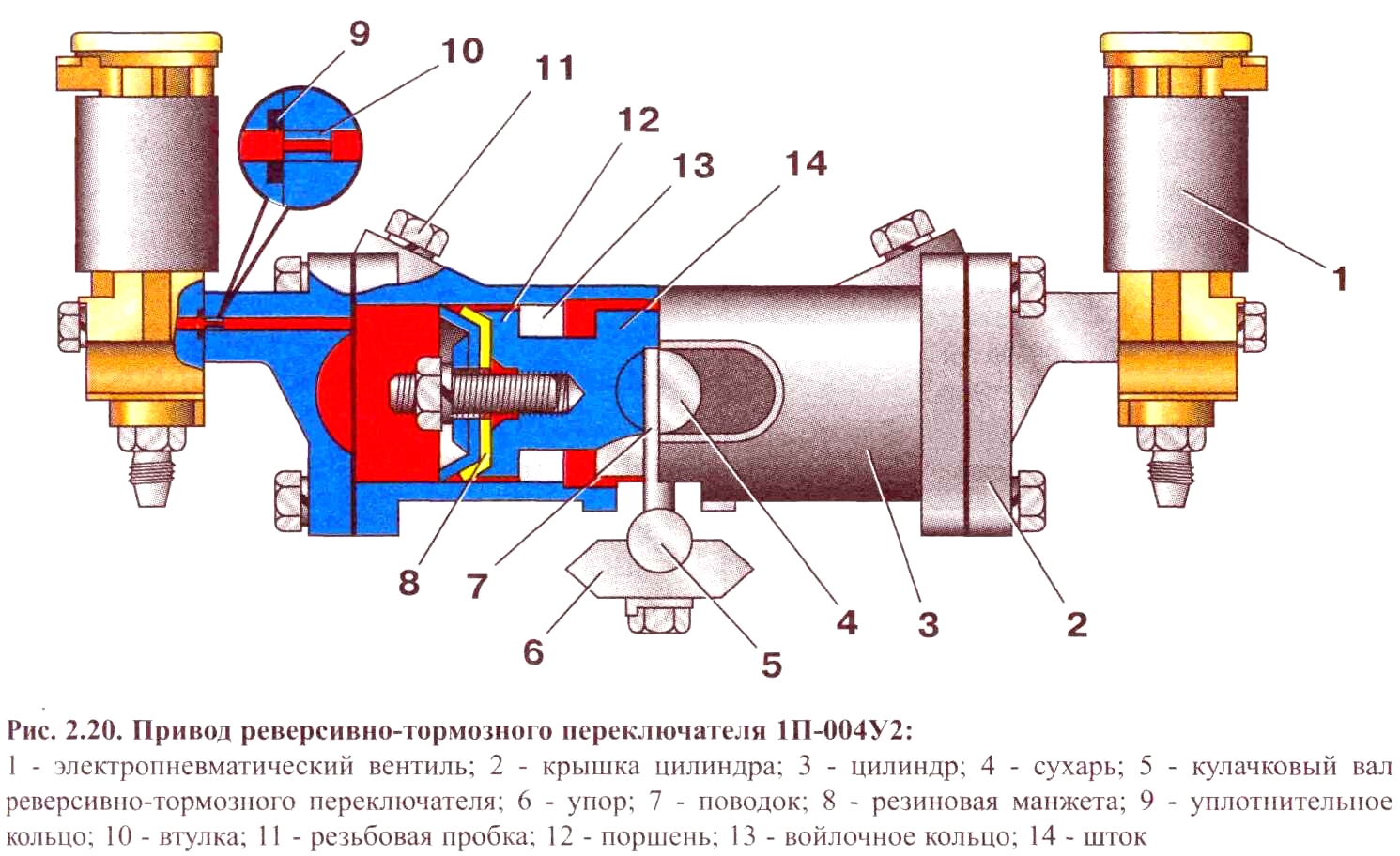

Привод состоит:

  • из цилиндра, в котором помещены два поршня, связанные между собой.

  • Поршень при движении, посредством сухаря и стержня поворачивает кулачковый вал, а он при помощи кулачковых шайб замыкает или размыкает контакторы.

Электропневматические контакторы

  • Электропневматические контакторы предназначены для включения и отключения силовых цепей тяговых двигателей, работающих в различных режимах.

  • Применение в таких контакторах пневматического привода с электрическим управлением обеспечивает большое контактное нажатие (15-60 кгс) и надежное соединение участков электрических цепей при токах 350-500 А.

  • В зависимости от назначения контакторы называют линейными, мостовыми, тормозными, линейно-тормозными, переходными, ослабления возбуждения.

  • Электропневматические контакторы подразделяются по типу:

  • ПК-350В (однополюсный);

  • ПК-306Т (двухполюсный);

  • ПКУ-1 – в основном аналогичен контактору ПК-350В;

  • ПКУ-2 (двухполюсный);

  • 1КП-003; 1КП-005 (однополюсный) – модернизированный контактор ПКУ;

  • ПК-12А, ПК-22А – устанавливают на электропоездах ЭТ2М.
