Электрические аппараты Общие сведения Классификация и условия работы

• Электрическим аппаратом называют устройство, служащее для включения, выключения или регулирования тока в электрических цепях электропоезда.

• Аппараты электропоезда должны быть прочными, малочувствительными к резким температурным изменениям, защищенными от попадания грязи, простыми по конструкции.

• В зависимости от назначения аппараты подразделяют на аппараты силовых цепей, включаемые в цепи тяговых двигателей, аппараты вспомогательных цепей, аппараты низковольтных цепей управления и измерительные приборы.

• Электропневматический привод применяют в тех аппаратах, где требуется большое усилие для перемещения подвижных частей или большое нажатие контактов.

• Этот привод позволяет получить значительные усилия при небольших размерах.

• Электромагнитный привод применяют тогда, когда не требуется больших усилий для приведения в действие аппарата, а также когда необходимо использование аппарата при отсутствии воздуха на электропоезде, например для аппаратов, управляющих работой вспомогательных машин.

Понятие о контакте

• Замыкание какой либо электрической цепи обычно осуществляется соприкосновением двух токопроводящих элементов.

• Место соприкосновения, называемое электрическим контактом, всегда обладает повышенным сопротивлением по сравнению с сопротивлением самих элементов.

• Сопротивление контакта зависит от величины поверхности сопротивления, нажатия на эти поверхности и от материала, из которого они изготовлены.

• Электрическое сопротивление контакта в значительной степени зависит от нажатия соприкасающихся поверхностей. Чем больше нажатие, тем меньше сопротивление контакта.

Дугогашение

• Гашение дуги постоянного тока достигается за счет увеличения ее длины и охлаждения; с этой целью применяют выдувание дуги электромагнитным способом.

• Этот принцип основан на законе взаимодействия проводника, по которому проходит ток, с магнитным полем.

• В зоне горения электрической дуги специально создают магнитное поле, силовые линии которого пересекают дугу.

• Сама дуга представляет в этот момент проводник с током, который взаимодействует с магнитным потоком.

• Возникающие при этом электромагнитные силы стремятся вытолкнуть дугу из магнитного потока.

• Направление магнитного потока выбирается таким, чтобы выталкивание дуги происходило в наружную сторону от аппарата.

• При этом дуга направляется стенками дугогасительной камеры, которые ограничивают зону ионизации воздуха и охлаждают дугу.

• Разрыв дуги произойдет тогда, когда напряжение, приходящееся на единицу ее длины, станет меньше критического.

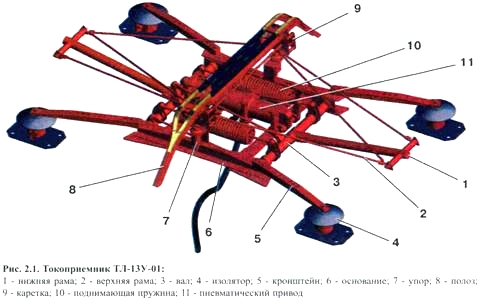

Токоприёмник тл-13у

• Токоприемником называется аппарат, с помощью которого осущест­вляется передача электрической энергии от контактного провода к электрооборудованию электропоезда.

Токоприемник состоит из следующих узлов:

• основание, выполненное из стального швеллера;

• подвижной системы, состоящей из нижней и верхней трубча­тых рам шарнирно соединенных между собой;

• контактной системы, состоящей из кареток и лыжи с накладками;

• механизма подъема и опускания, состоящего из подъемных пружин и пневматического привода со встроен­ными в него опускающими пружинами.
