Лабораторна робота №16

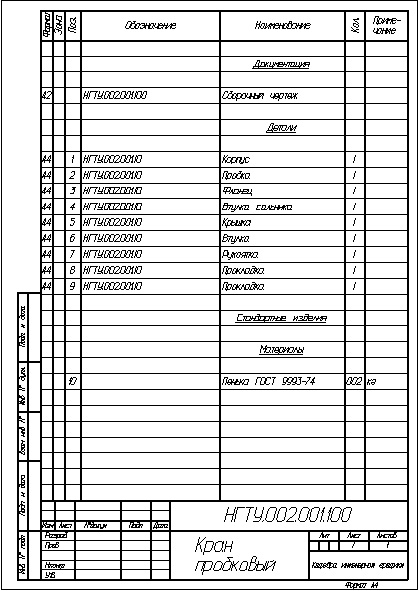

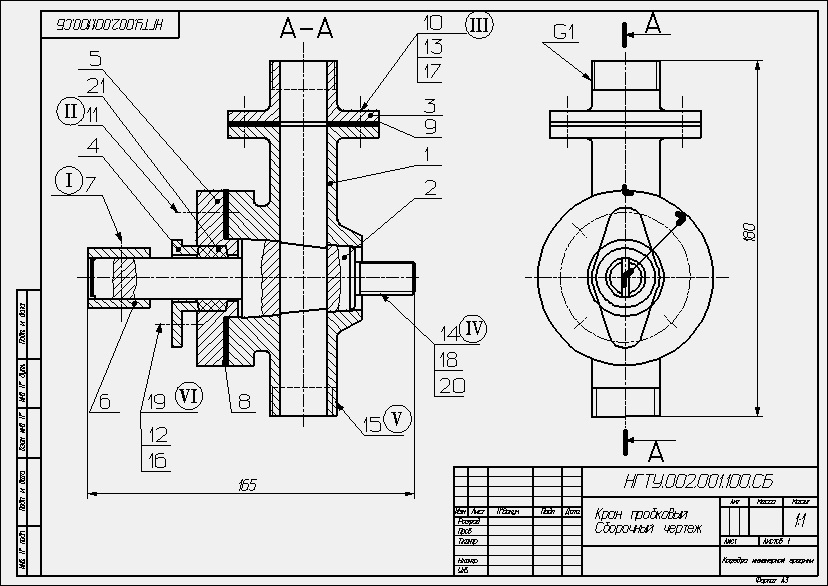

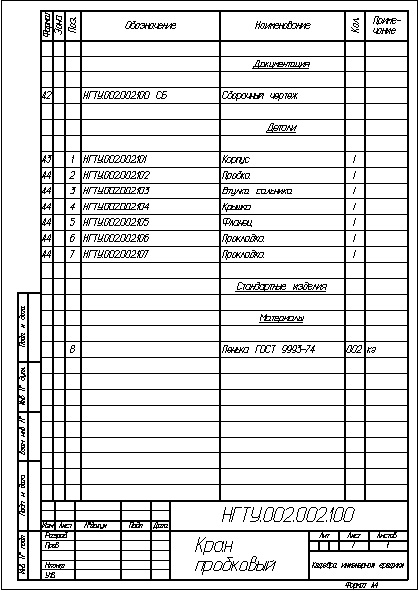

1. КРАН ПРОБКОВИЙ

Креслення пробкового крана виконати на форматі А2 в двох зображеннях.

На кресленні виконати з’єднання:

I – з’єднати пробку 2 і втулку 6 запресовуванням рукоятки 7, діаметр якої дорівнює 10 мм, а довжина – 80 мм;

II – виконати з’єднання корпуса 1 і кришки 5 гвинтами 11 (різьба М10);

III – з’єднати корпус 1 і фланець 3 болтами 10 (різьба М10), встановити пружинні шайби 17 і гайки 13;

IV – встановити шайбу 18, гайку 14 (різьба М16) і шплінт 20;

V – під’єднати до корпуса 1 муфту 15 (різьба G1);

VI – з’єднати кришку 5 і втулку сальника 4 шпильками 19 (різьба М8, матеріал корпуса – сталь), встановити пружинні шайби 16 і гайки 12.

Заповнити в специфікації графу “Стандартні вироби”.

2. КРАН ПРОБКОВИЙ

Креслення пробкового крану виконати на форматі А2 в масштабі 1:1 в трьох зображеннях. На виді зверху виконати місцевий розріз по з’єднанню фланця 5 і корпуса 1 болтом, на виді зліва – по з’єднанню кришки 4 і корпуса 1 гвинтом.

На кресленні виконати наступні з’єднання:

I – з’єднати корпус 1 і фланець 5 болтами 8 (різьба М10),

Встановити пружинні шайби 14 і гайки 11;

II – з’єднати кришку 4 і втулку сальника 3 шпильками 15 (різьба М8), з гайками 10, встановити пружинні шайби 13;

III – під’єднати до корпусу 1 муфту 12 (різьба G1);

VI – виконати з’єднання корпуса 1 і кришки 4 гвинтами 9, (різьба М10).

Заповнити в специфікації графу “Стандартні вироби”.

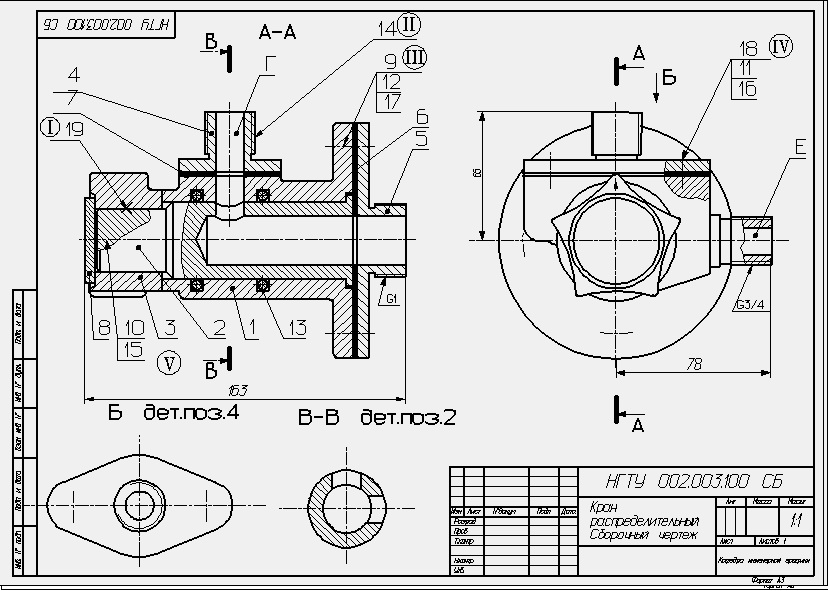

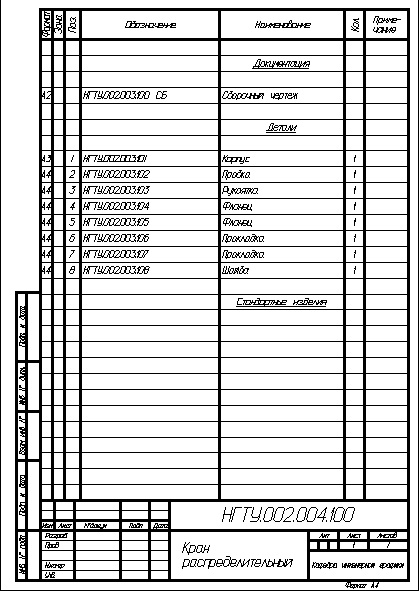

3. КРАН РОЗПОДІЛЬНИЙ

Креслення розподільного крана виконати на форматі А2 в масштабі 1:1 в двох зображеннях.

На кресленні виконати наступні завдання:

I – з’єднати вісь 2 з рукояткою 3 за допомогою призматичної шпонки 19 (розміри шпонки 8х7х30);

II – під’єднати до фланця 4 кутник 14 (різьба G ¾);

III – виконати з’єднання корпуса 1 з фланцем 5 болтами 9 (різьба М12), встановити пружинні шайби 17 гайки 12;

IV – з’єднати фланець 4 з корпусом 1 шпильками 18 (різьба М10, матеріал корпуса – сталь), встановити шайби 16 гайки 11;

V – закріпити рукоятку 3 через шайбу 8 на пробці 2 гвинтом 10 (різьба М6), встановити шайбу 15.

Заповнити в специфікації графу “Стандартні вироби”.

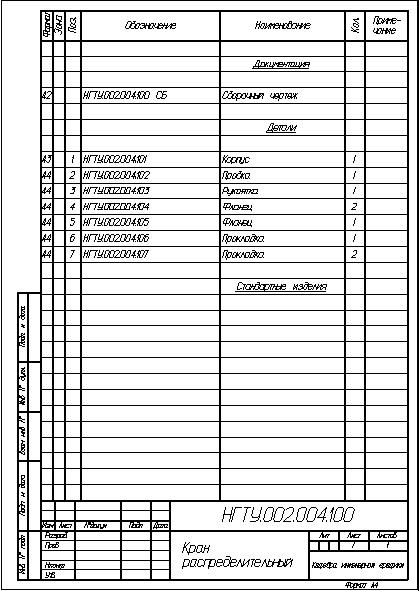

4. КРАН РОЗПОДІЛЬНИЙ

Креслення розподільного крана виконати на форматі А2 в масштабі 1:1 в двох зображеннях.

На кресленні виконати наступні завдання:

I – під’єднати до фланця 5 кутник 13 (різьба G ¾);

II – виконати з’єднання фланця 5 з корпусом 1 болтами 8 (різьба М8, матеріал корпуса – чавун), встановити пружинні шайби 15 і гайки 11;

III – з’єднати фланці 4 з корпусом 1 пружинні шайби 14 і гайки 10;

IV – закріпити рукоятку 3 на пробці 2 гвинтом 9 (різьба М6);

V – з’єднати пробку 2 з рукояткою 3 за допомогою призматичної шпонки 17 (різьба шпонки 10х8х22 виконання 1).

Заповнити в специфікації графу “Стандартні вироби”.

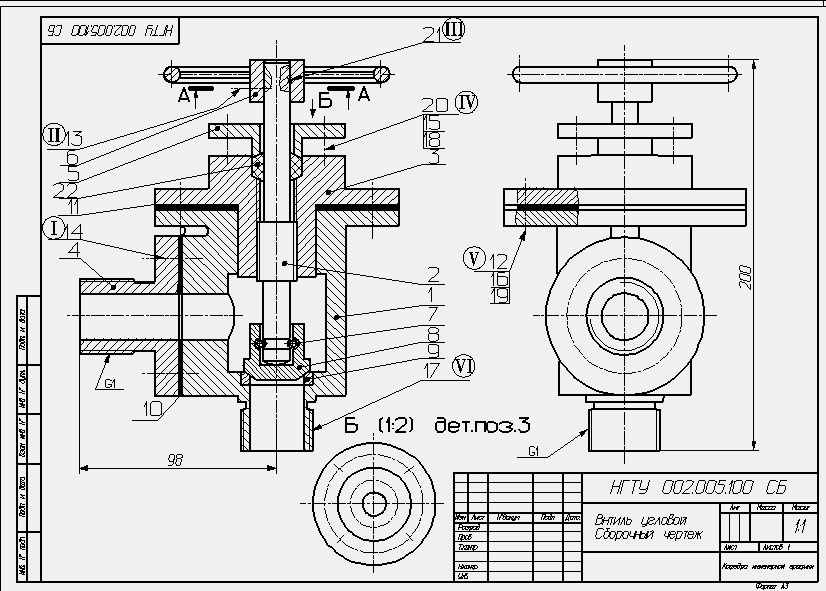

5. ВЕНТИЛЬ КУТОВИЙ

Креслення кутового вентиля виконати на форматі А2 в масштабі 1:1 в двох зображеннях, виконати перетин по А-А.

На кресленні виконати наступні з’єднання:

I – виконати з’єднання корпуса 1 з фланцем 4 гвинтами 14 (різьба М6);

II – закріпити маховик 6 на шпинделі 2 установочним гвинтом 13 (різьба М8);

III – з’єднати шпиндель 2 з маховиком 6 шпонкою 21 (розміри шпонки 6х6х25 виконання 1);

IV – виконати з’єднання втулки сальника 5 з корпусом 1 шпильками 20 (різьба М8, матеріал корпуса – алюміній), встановити пружинні шайби 18 і гайки 15;

V – з’єднати кришку 3 з корпусом 1 болтами 12 (різьба М10), встановити пружинні шайби 19 і гайки 16;

VI – під’єднати до корпусу кутник 17 (різьба G1).

Заповнити в специфікації графу “Стандартні вироби”.

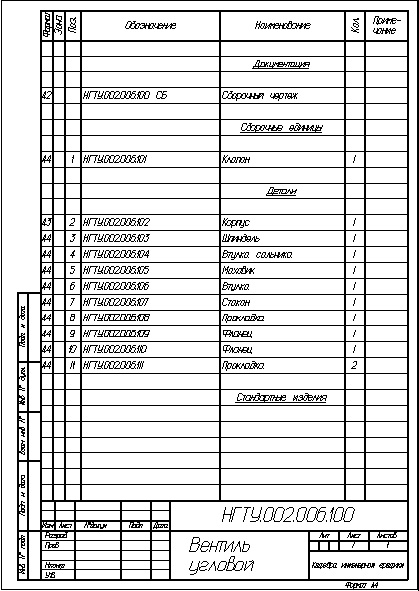

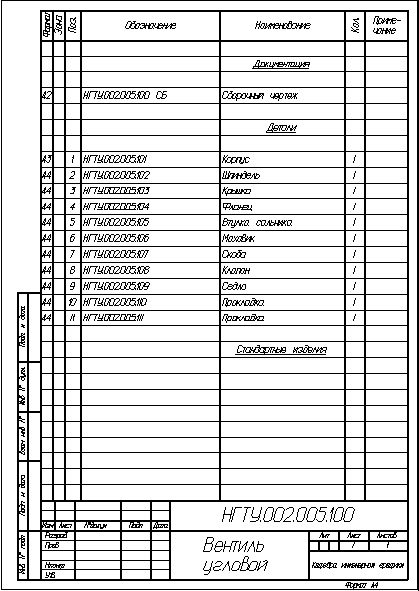

6. ВЕНТИЛЬ УГЛОВОЙ

Креслення кутового вентиля виконати на форматі А2 в масштабі 1:1 в двох зображеннях, виконати перетин по А-А.

На кресленні виконати наступні з’єднання:

I – під’єднати до корпусу 2 кутник 17 (різьба G 3/4.);

II – виконати з’єднання фланця 9 з корпусом 2 гвинтами 14 (різьба М8);

III – з’єднати втулку сальника 4 з корпусом 2 шпильками 20 (різьба М10, матеріал корпуса – чавун), встановити пружинні шайби 18 і гайки 15;

IV – закріпити маховик 5 на шпинделі 3 установочним гвинтом 13 (різьба М6);

V – виконати з’єднання шпинделя 3 і втулки маховика 5 шпонкою 21 (розміри шпонки 6х6х25);

VI – з’єднати фланець 10 з корпусом 2 болтами 12 (різьба М12), встановити пружинні шайби 19 і гайки 16.

Заповнити в специфікації графу “Стандартні вироби”.

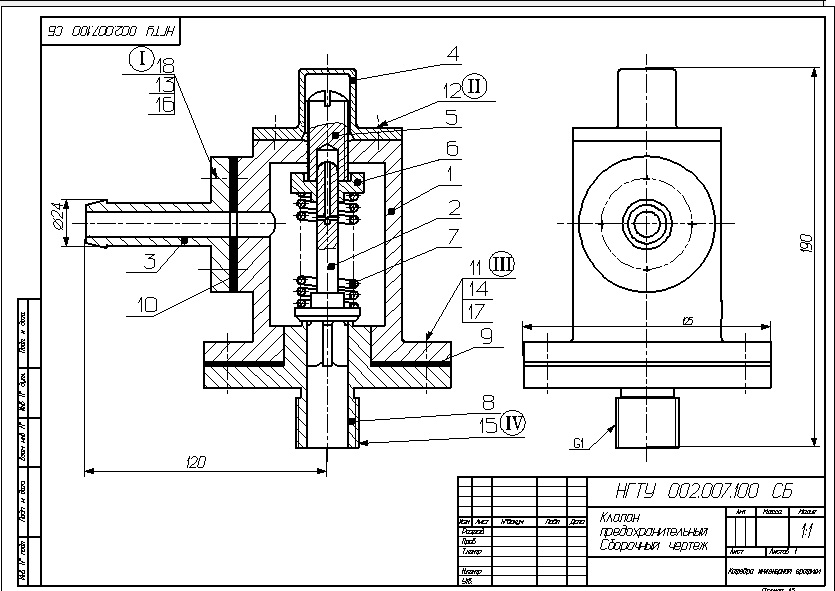

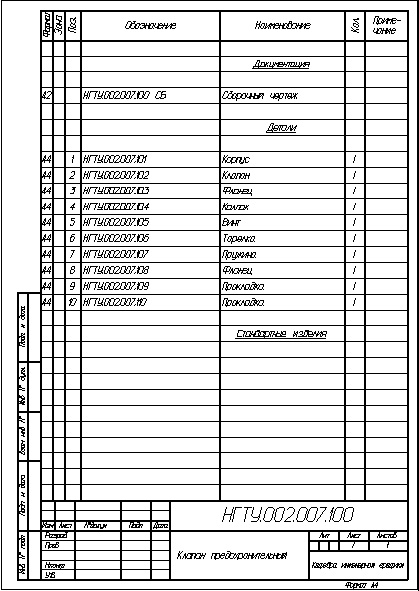

7. КЛАПАН ЗАПОБІЖНИЙ

Креслення запобіжного клапана виконати на форматі А2 в двох зображеннях в масштабі 1:1.

На кресленні виконати наступні з’єднання:

I – виконати з’єднання фланця 3 з корпусом 1 шпильками 18 (різьба М8, матеріал корпуса – чавун), встановити пружинні шайби 16 і гайки 13;

II – з’єднати ковпак 4 з корпусом 1 гвинтами 12 (різьба М6);

III – виконати з’єднання фланця 8 з корпусом 1 болтами 11 (різьба М10), встановити пружинні шайби 17 і гайки 14;

IV – під’єднати до фланця 8 трійник 15 (різьба G1).

Заповнити в специфікації графу “Стандартні вироби”.

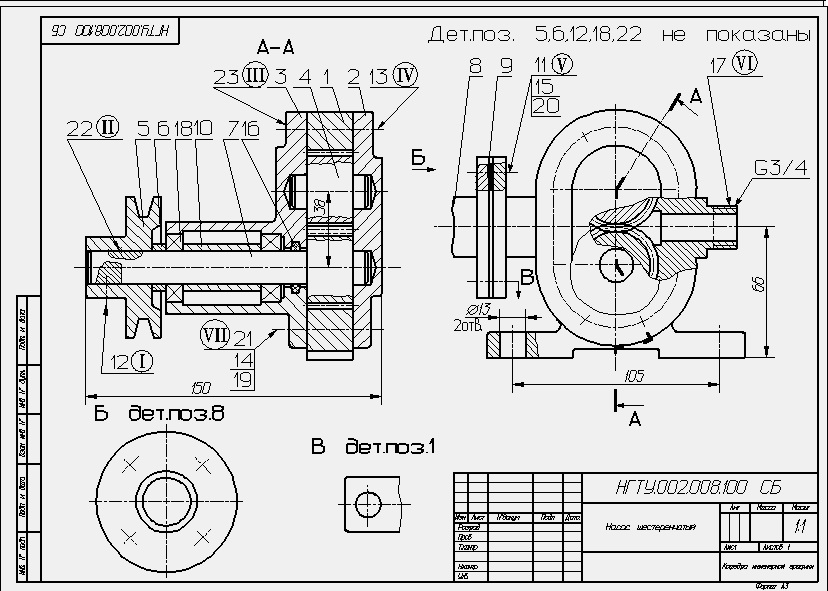

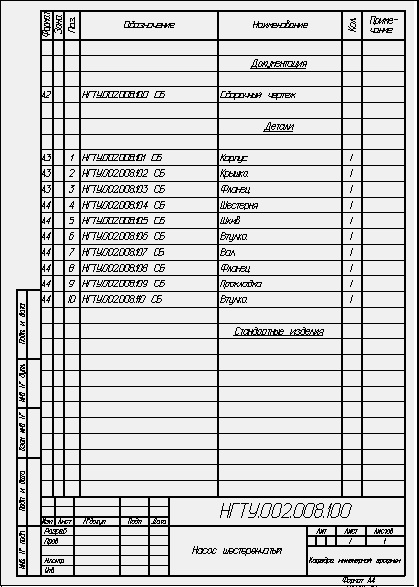

8. НАСОС ШЕСТЕРЕНЧАСТИЙ

Креслення шестеренчастого насоса виконати на форматі А2 в масштабі 1:1 в двох зображеннях, виконати перетин по шпонці 22 і гвинту 12.

На кресленні виконати наступні з’єднання:

I – виконати з’єднання шківа 5 з валом 7 гвинтом 12 (різьба М6);

II – з’єднати вал 7 зі шківом 5 шпонкою 22 (розміри шпонки 6х6х40 виконання 1);

III – встановити в корпусі 1 циліндричні штифти 23 (розміри штифта 8х20);

IV – виконати з’єднання кришки 2 з корпусом 1 гвинтами 13 (різьба М8);

V – з’єднати фланець 8 з корпусом 1 болтами 11 (різьба М10):

VI – під’єднати до корпусу 1 муфту 17 (різьба М10), встановити пружинні шайби 20 і гайки 15;

VII – виконати з’єднання фланця 3 з корпусом 1 шпильками 21 (різьба М8, матеріал корпуса – сталь), встановити пружинні шайби 19 і гайки 14.

Заповнити в специфікації графу “Стандартні вироби”.

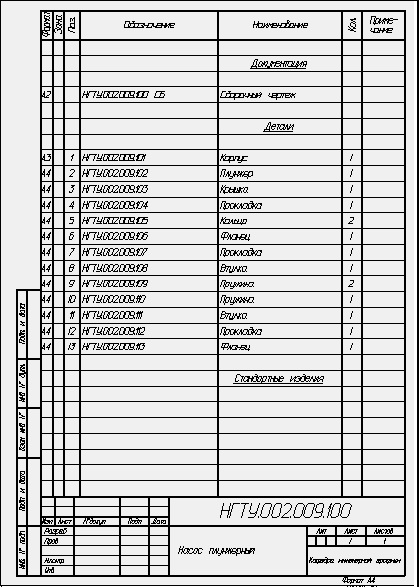

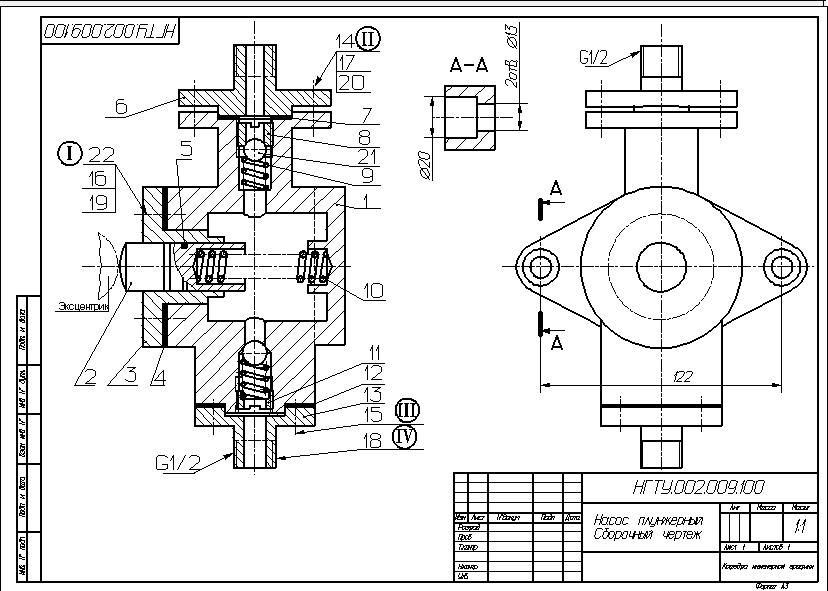

9. НАСОС ПЛУНЖЕРНИЙ

Креслення плунжерного насосу виконати на форматі А2 в масштабі 1:1 в двох зображеннях.

На кресленні виконати наступні з’єднання:

I - виконати з’єднання корпуса 1 з кришкою 3 шпильками 22 (різьба М8, матеріал корпуса – чавун), встановити пружинні шайби 19 і гайки 16;

II - під’єднати фланець 6 з корпусом болтами 14 (різьба М10), встановити пружинні шайби 20 и гайки 17;

III - з’єднати фланець 13 з корпусом гвинтами 15 (різьба М6);

IV - під’єднати до фланця 13 муфту 18 (різьба G1/2).

Заповнити в специфікації графу “Стандартні вироби”.

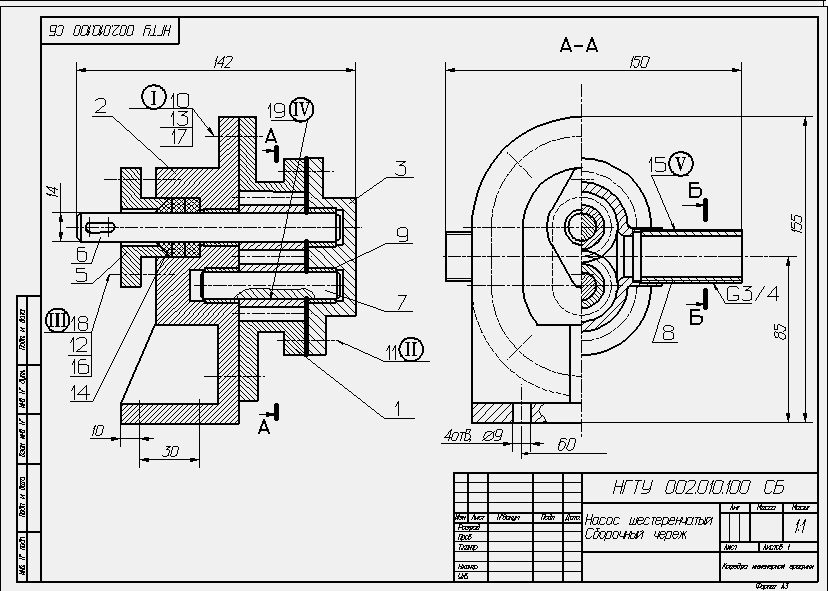

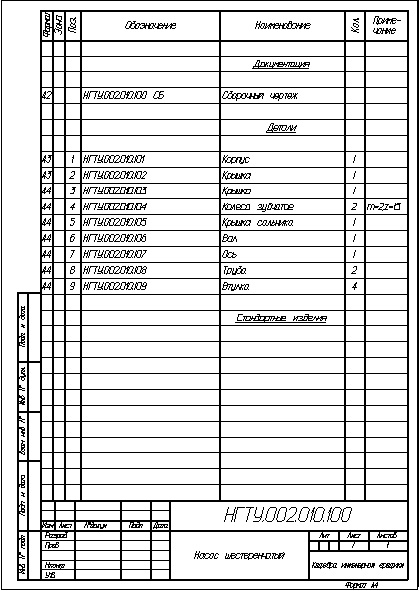

10. Насос шестеренчаСтИй

Креслення виконати на форматі А2 в двох зображеннях в масштабі 1:1 виконати перетин Б – Б на вільному полі креслення.

На кресленні виконати наступні з’єднання:

I – з’єднати корпус I з кришкою 2 за допомогою болтів 10 (різьба М10) поставити шайби 17 і гайки 13;

II – з’єднати кришку 3 з корпусом I гвинтами 11(різьбаМ10);

III – виконати з’єднання кришки сальника 5 і кришки 2 шпильками 18 (різьба М8, матеріал корпуса – сталь), поставити шайби 16 і гайки 12;

IV – з’єднати зубчате колесо 4 з віссю 7 за допомогою призматичної шпонки 19 (розміри шпонки 4х4х20) виконання 11;

V – під’єднати до трубки 8 муфту 15 (різьба G3/4).

Заповнити в специфікації графу “Стандартні вироби”.

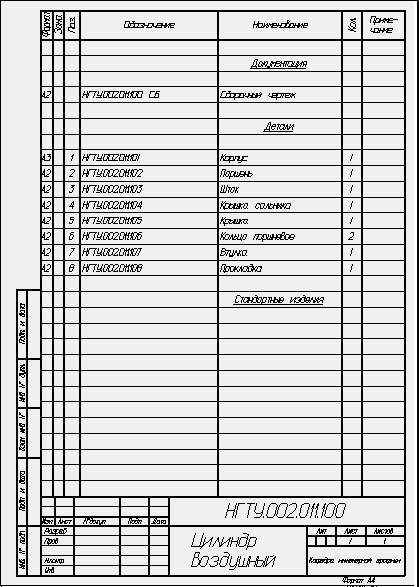

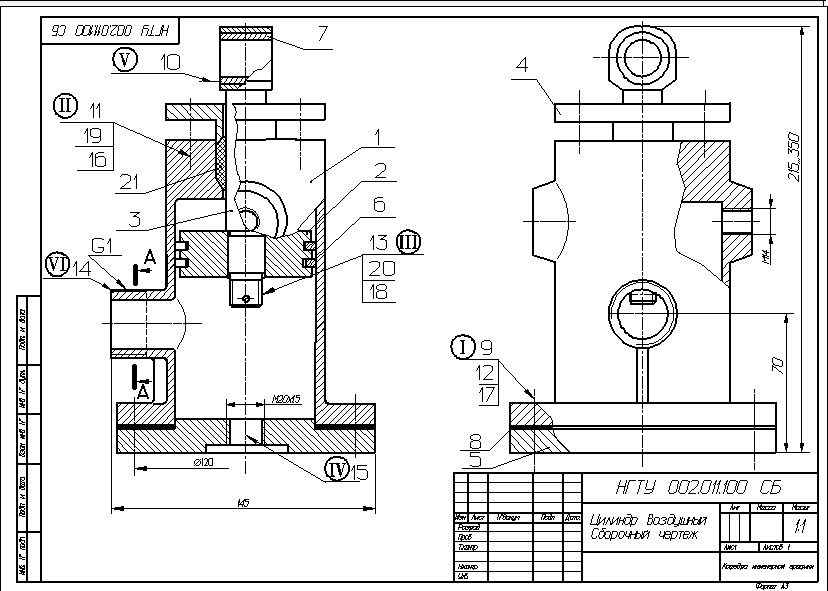

11. Цилиндр ПОВІТРЯНИЙ

Креслення виконати на форматі А2 в двох зображеннях в масштабі 1:1. Виконати перетин А-А на вільному поле креслення.

На кресленні виконати наступні з’єднання:

I – з’єднати кришку 5 з корпусом I болтами 9 (різьба М12), встановити шайби 17 і гайки 12; (болти встановлені під кутом 45 град до вісі).

II – виконати з’єднання кришки сальника 4 з корпусом I шпильками 19 (різьба М10), встановити шайби 16 і гайки 11;

III – закріпити поршень 2 за допомогою гайки 13 (різьба М16), шайби 18 і шплінта 20;

IV – ввернути в кришку 5 пробку 15 (різьба М20х1,5);

V – ввернути установочний гвинт 10 (різьба М5);

VI – з’єднати штуцер корпуса I з муфтою 14 (різьба G1).

Заповнити в специфікації графу “Стандартні вироби”.

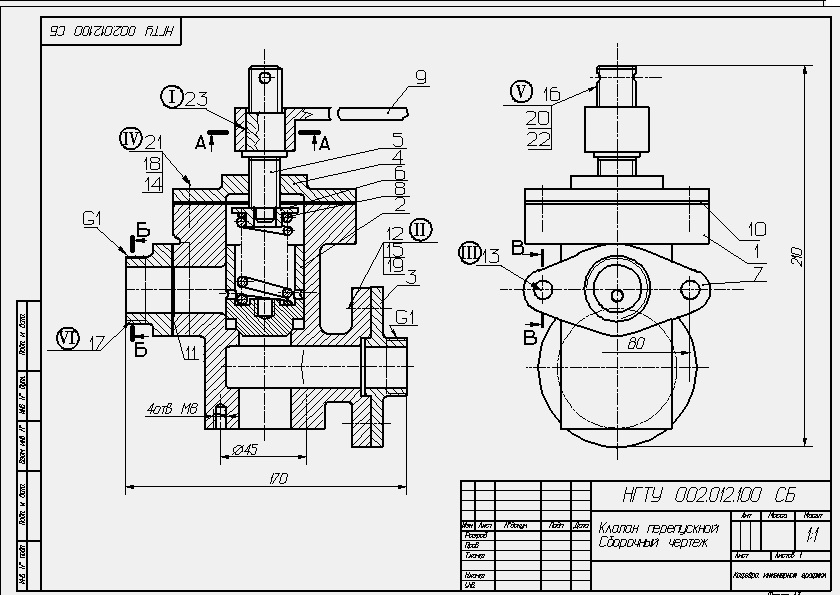

12. Клапан перепускнИй

Креслення виконати на форматі А2 в двох зображеннях в масштабі 1:1. Виконати перетин А–А, Б–Б і В–В на вільному поле креслення.

На кресленні виконати наступні з’єднання:

I – з’єднати рукоятку 9 з гвинтом 5 за допомогою призматичної шпонки 23 (розміри шпонки 6х6х20 виконання 11);

II – з’єднати фланець 3 з корпусом I болтами 12 (різьба М10), встановити шайби 19 і гайки 15;

III – виконати з’єднання фланця 7 з корпусом I гвинтами 13 (різьба М10);

IV – виконати з’єднання кришки 4 з корпусом I шпильками 21 (різьба М8), встановити шайби 18 і гайки 14;

V – закріпити рукоятку 9 на гвинті 5 за допомогою гайки 16 (різьба М16), шайби 20 і шплінта 22;

VI – з’єднати фланець 7 з кутником 17 (різьба G1).

Заповнити в специфікації графу “Стандартні вироби”.

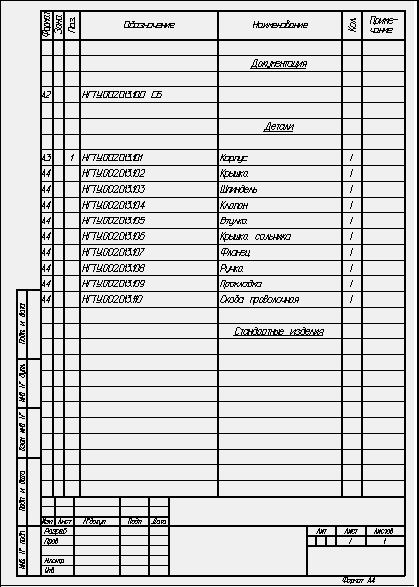

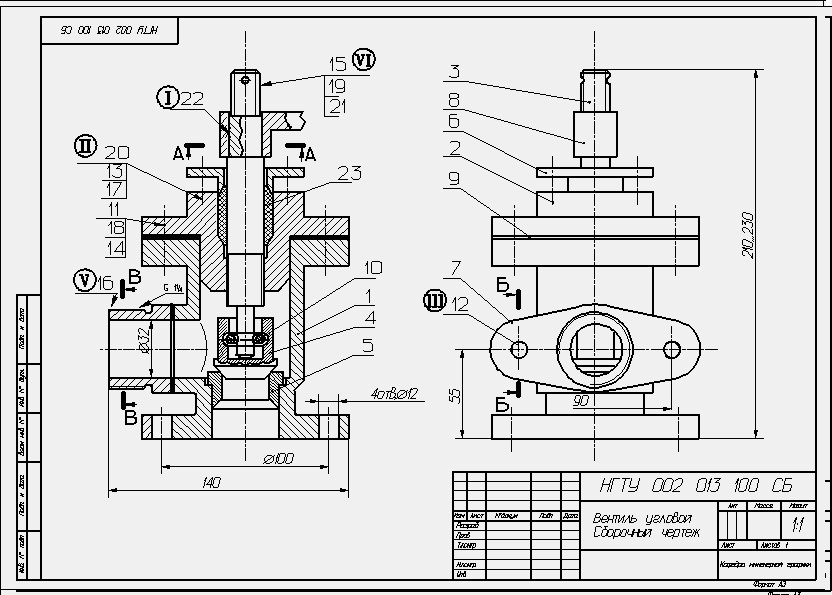

13. Вентиль КУТОВИЙ

Креслення виконати на форматі А2 в двох зображеннях в масштабі 1:1. Виконати перетин А–А, Б–Б і В–В на вільному поле креслення.

На кресленні виконати наступні з’єднання:

I – з’єднати ручку 8 зі шпинделем 3 за допомогою призматичної шпонки 22 (розміри шпонки 5х5х20 виконання 1:1);

II – з’єднати кришку 2 з корпусом I болтами 11 (різьба М10), встановити шайби 18 і гайки 14;

III – з’єднати фланець 7 з корпусом I гвинтами 12 (різьба М12);

IV – виконати з’єднання кришки сальника 6 і кришки 2 шпильками 20 (різьба М8), встановити шайби 17 і гайки 13;

V – з’єднати фланець 7 з трійником 16 (різьба G 1 1/4);

VI – закріпити ручку 8 на шпинделі 3 за допомогою гайки 15 (різьба М16), шайби 19 і шплінта 21.

Заповнити в специфікації графу “Стандартні вироби”.

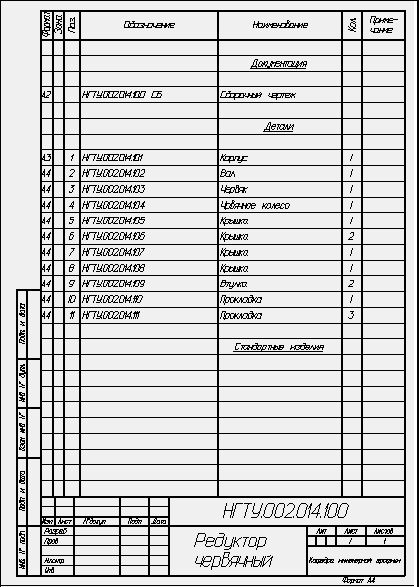

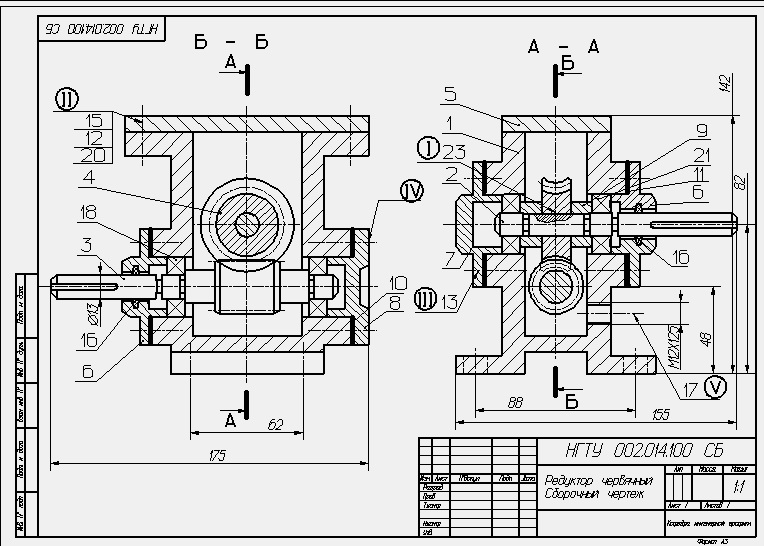

14. Редуктор черв’ячнИй

Креслення виконати на форматі А2 в двох зображеннях в масштабі 1:1.

На кресленні виконати наступні з’єднання:

I – з’єднати черв’ячне колесо 4 з валом 2 за допомогою призматичної шпонки 23 (розміри шпонки 5х5х16 виконання 1);

II – з’єднати кришку 5 з корпусом I болтами 12 (різьба М12), встановити шайби 20 і гайки 15;

III – з’єднати кришку 7 з корпусом I гвинтами 13 (різьба М8);

IV – виконати з’єднання кришки 8 з корпусом I шпильками 22 (різьба М10), встановити шайби 19 і гайки 14;

V – ввернути в корпус I пробку 17 (різьба М12х1,25).

Заповнити в специфікації графу “Стандартні вироби”.

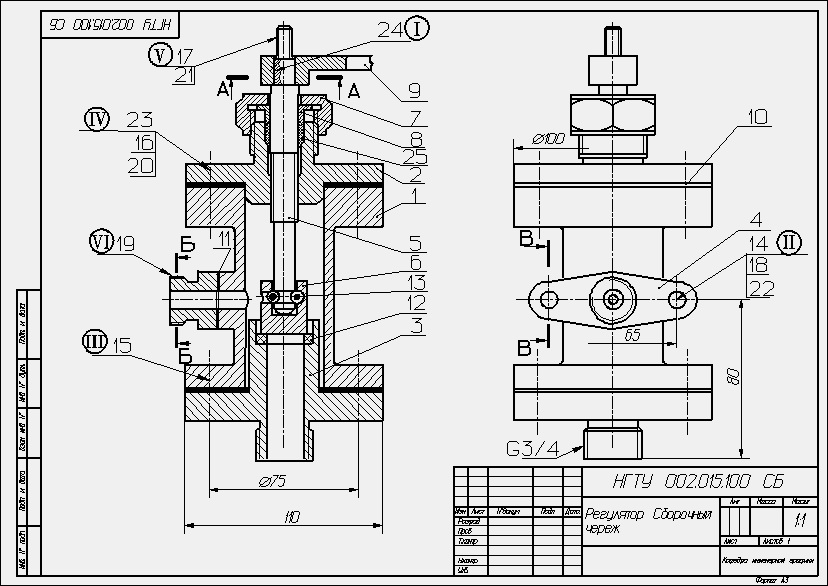

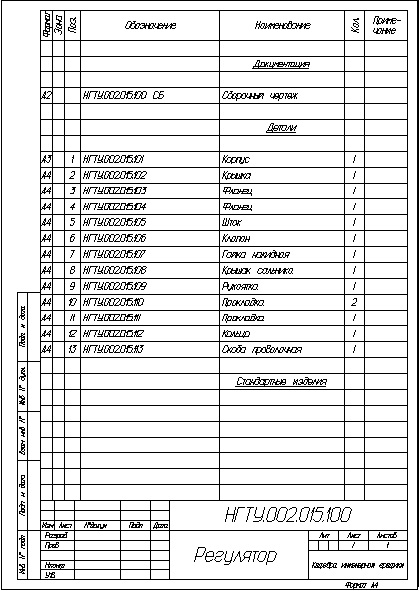

15. Регулятор

Креслення виконати на форматі А2 в двох зображень в масштабі 1:1. Виконати перетин А-А, Б-Б, В-В на вільному поле креслення.

На кресленні виконати наступні з’єднання:

I – з’єднати рукоятку 9 зі штоком 5 за допомогою призматичної шпонки 24 (розміри шпонки 4х4х15 виконання 11);

II – з’єднати фланець 4 з корпусом I болтами 14 (різьба М12), встановити шайби 22 і гайки 18;

III – виконати з’єднання фланця 3 з корпусом I гвинтами 15 (різьба М10);

IV – виконати з’єднання кришки 2 і корпуса I шпильками 23 (різьба М8), встановити шайби 20 і гайки 16;

V – закріпити рукоятку 9 на штоку 5 за допомогою гайки 17 (різьба М10) і шайби 21;

VI – приєднати до фланця 4 трійник 19 (різьба G1/2).

Заповнити в специфікації графу “Стандартні вироби”.

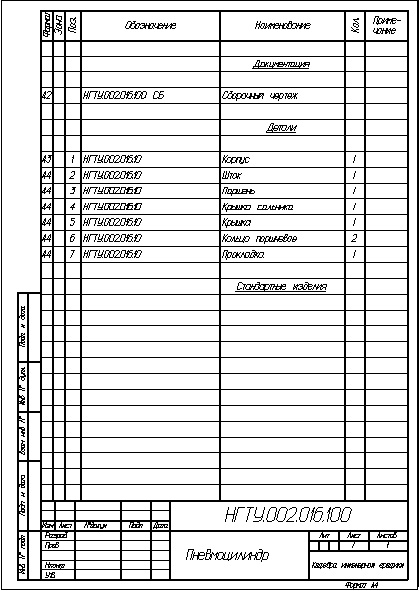

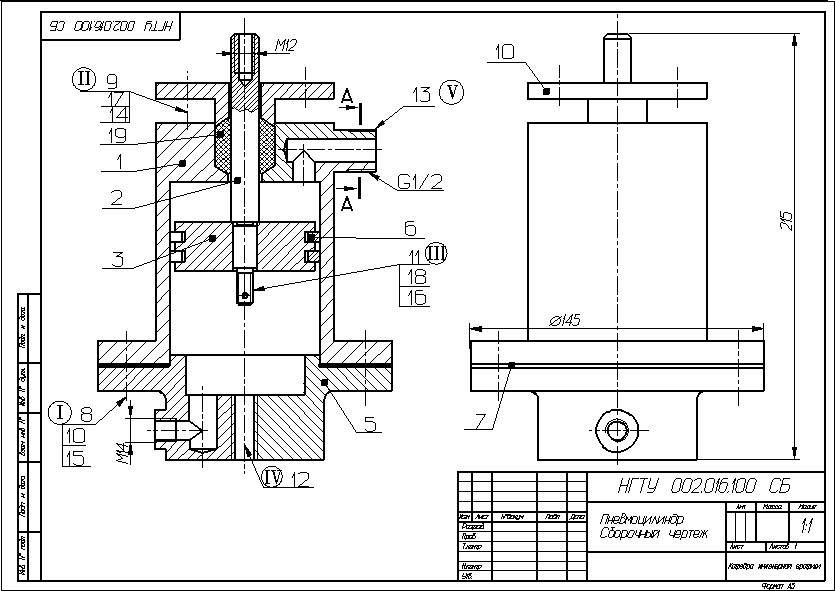

16. ПНЕВМОЦИЛІНДР

Креслення виконати на форматі А2 в двох зображеннях в масштабі 1:1. Виконати перетин А-А на вільному поле креслення.

На кресленні виконати наступні з’єднання;

I – з’єднати кришку 5 з корпусом 1 болтами 8 (різьба М12), встановити шайби 15 і гайки 10;

II – виконати з’єднання кришки сальника 4 з корпусом 1 шпильками 17 (різьба М10), встановити шайби 14 і гайки 9;

III – закріпити поршень 2 за допомогою шайби 16, гайки 11 (різьба М16) і шплінта 18;

IV – ввернути в кришку 5 пробку 12 (різьба М12х1, 25);

V – з’єднати штуцер корпуса з кутником 13 (різьба G1/2).

Заповнити в специфікації графу “Стандартні вироби”.

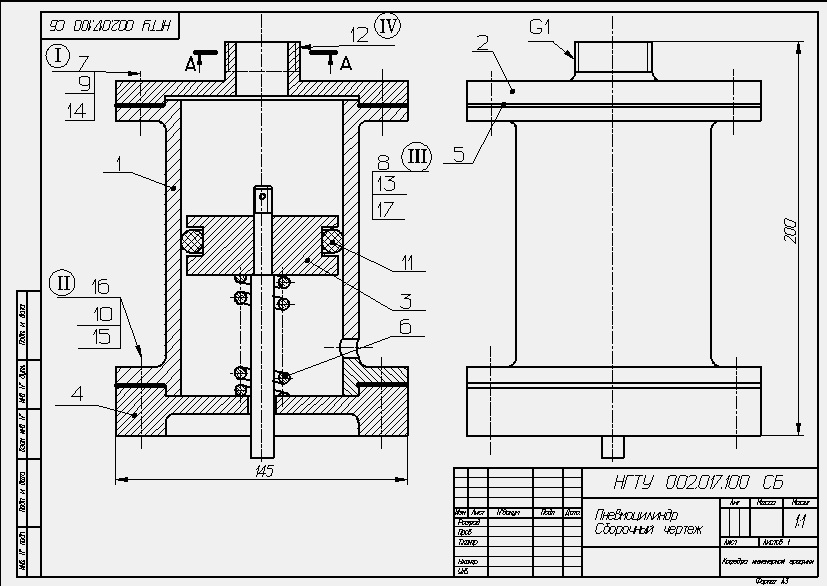

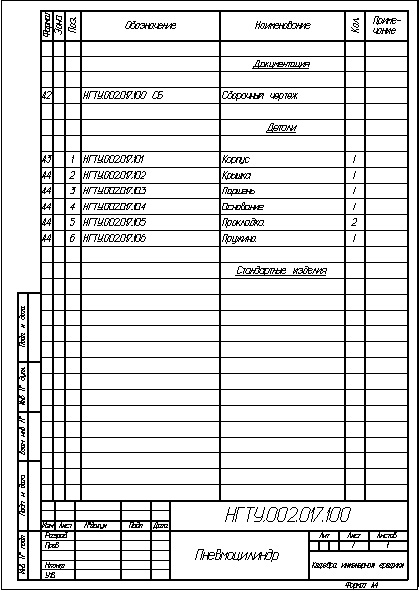

17. ПНЕВМОЦИЛІНДР

Креслення виконати на форматі А2 в двох зображеннях в масштабі 1:1. Виконати перетин А-А на вільному поле креслення.

На кресленні виконати наступні з’єднання:

I – з’єднати кришку 2 з корпусом 1 болтами 7 (різьба М10), встановити шайби 14 і гайки 9;

II – виконати з’єднання основи 4 з корпусом 1 шпильками 16 (різьба М12), встановити шайби 15 і гайки 10;

III – закріпити поршень 3 за допомогою шайби 13, гайки 8 (різьба М8) і шплінта 17;

IV – з’єднати штуцер кришки 2 з трійником 12 (різьба G1).

Заповнити в специфікації графу “Стандартні вироби”.

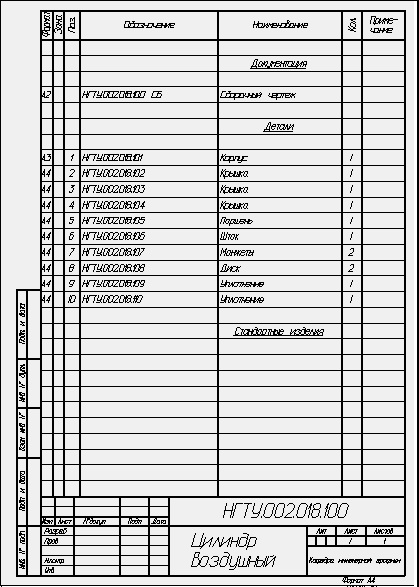

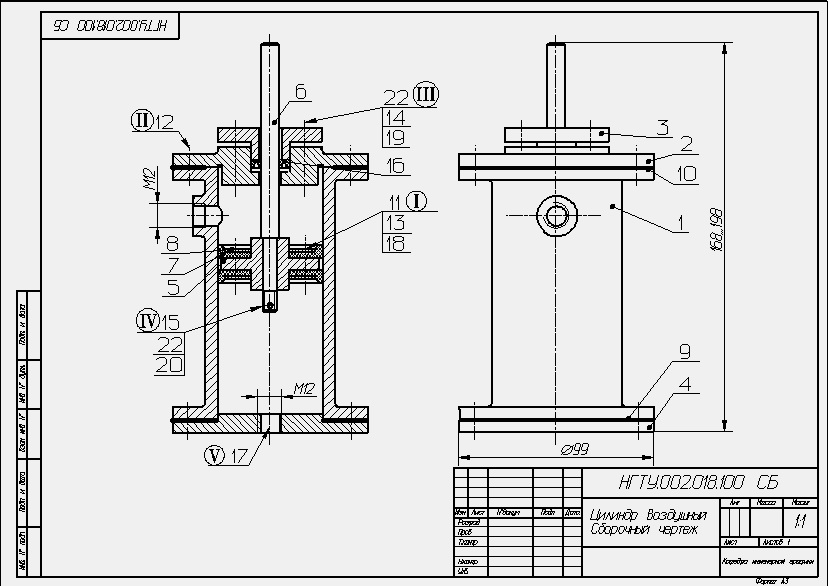

18. ЦилІндр ПОВІТРЯНИЙ

Креслення виконати на форматі А2 в двох зображеннях в масштабі 1:1.

На кресленні виконати наступні з’єднання:

I – з’єднати диски 8 з поршнем 5 болтами 11 (різьба М6), встановити шайби 18 і гайки 13;

II – виконати з’єднання корпуса 1 з кришками 2 і 4 гвинтами 12 (різьба М8);

III – виконати з’єднання кришки 3 і кришки 2 шпильками 21 (різьба М8), встановити шайби 19 і гайки 14.

IV – закріпити поршень 5 на штоку 6 за допомогою гайки 15 (різьба М12), шайби 10 і шплінта 22;

V – ввернути в кришку 4 пробку 17 (різьба М20х1,5).

 Заповнити в специфікації графу “Стандартні вироби”.

19. Насос ЗмазУВАЛЬнИй

 Креслення виконати на форматі А2 в двох зображеннях в масштабі 1:1. На креслені виконати наступні з’єднання:

I – з’єднати опору 6 з корпусом 1 болтами 14 (різьба М10), встановити шайби 18 і гайки 16;

II – виконати з’єднання кришки 4 з корпусом 1 гвинтами 15 (різьба М8);

III – виконати з’єднання кришки 3 з корпусом 1 шпильками 21 (різьба М10, матеріал корпуса – чавун), встановити шайби 19 і гайки 16;

IV – ввернути в кришку 3 пробку 17 (різьба М10х1 по МН 366-60).

  Заповнити в специфікації графу “Стандартні вироби”.

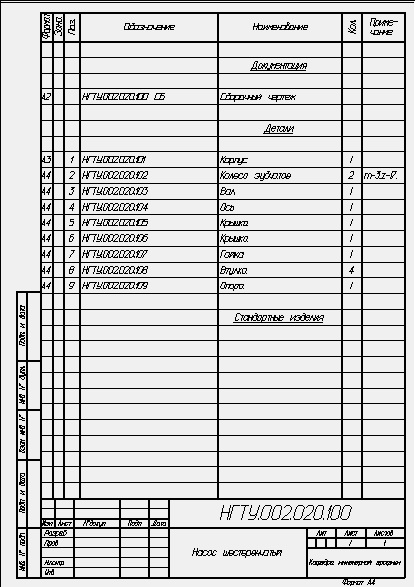

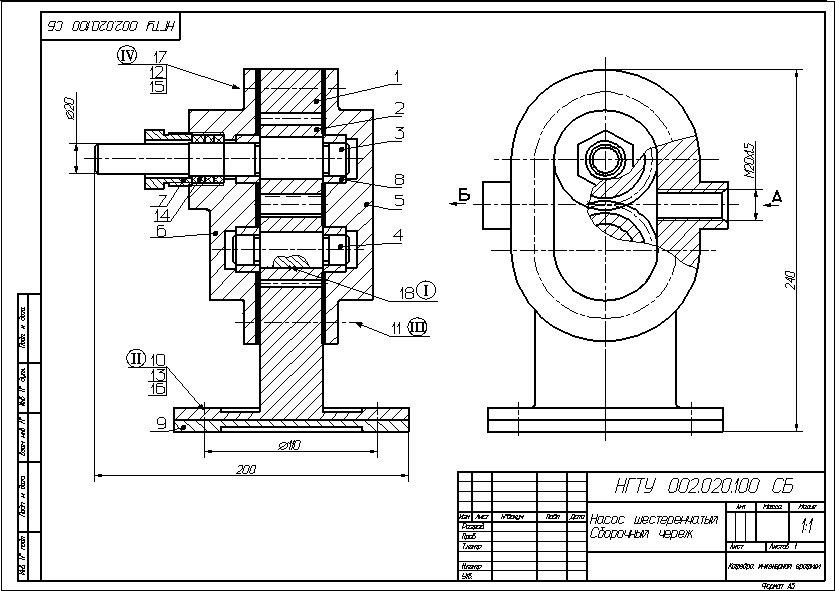

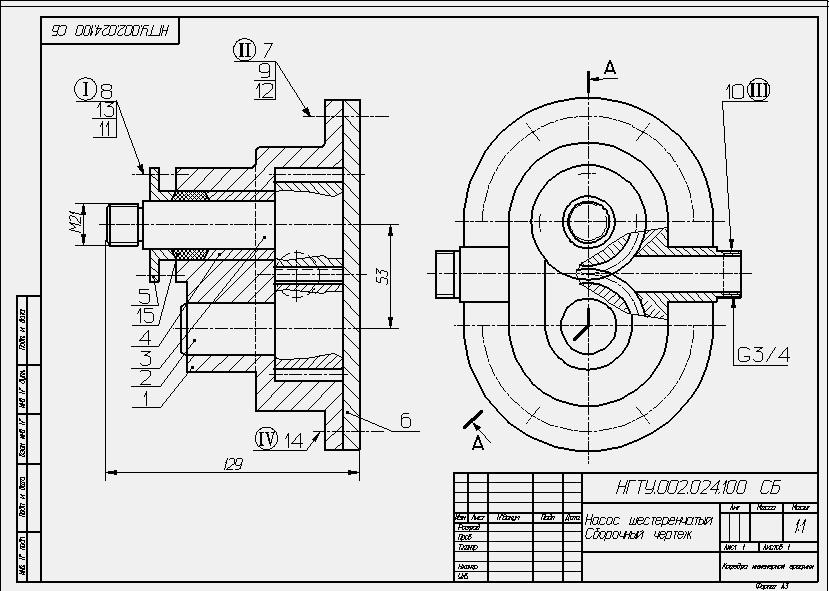

20. Насос шестеренчастИй

Креслення виконати на форматі А2 в двох зображеннях в масштабі 1:1.

На кресленні виконати наступні з’єднання:

I – з’єднати зубчасте колесо 2 з вісю 4 за допомогою призматичної шпонки 18 (розміри шпонки 8х7х25);

II – з’єднати корпус I з опорою 9 болтами 10 (різьба М12), встановити шайби 16 і гайки 13;

III – виконати з’єднання кришки 5 з корпусом I гвинтами 11 (різьба М10);

IV – виконати з’єднання кришки 6 з корпусом I шпильками 17 (різьба М8, матеріал корпуса – чавун) встановити шайби 15 і гайки 12;

  Заповнити в специфікації графу “Стандартні вироби”.

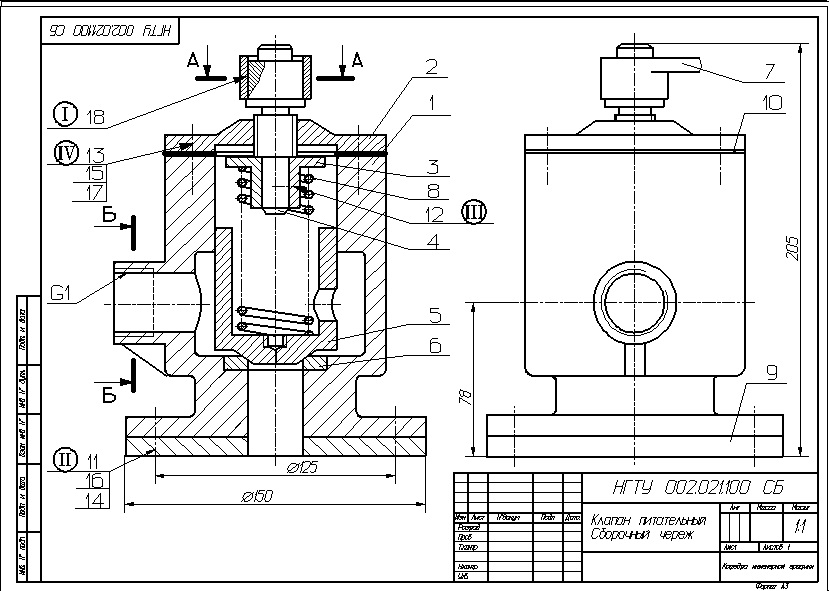

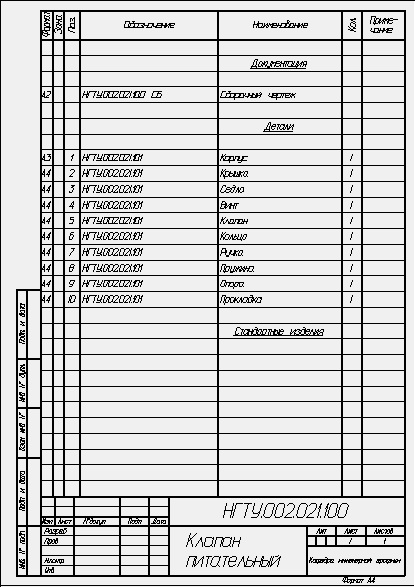

21. Клапан ЖИВЛЕННЯ

Креслення виконати на форматі А2 в двох зображеннях в масштабі 1:1. Виконати перетин А-А і Б-Б на вільному поле креслення.

На кресленні виконати наступні з’єднання:

I – з’єднати рукоятку 7 з гвинтом 4 за допомогою призматичної шпонки 18 (розміри шпонки 6х6х20);

II – з’єднати опору 9 з корпусом I болтами 11 (різьба М12), встановити шайби 16 і гайки 14;

III – закріпити седло 3 на гвинті 4 за допомогою гвинта 12 (різьба М6);

IV – виконати з’єднання кришки 2 з корпусом I шпильками 17 (різьба М10, матеріал корпуса – чавун) встановити шайби 15 і гайки 13;

 Заповнити в специфікації графу “Стандартні вироби”.

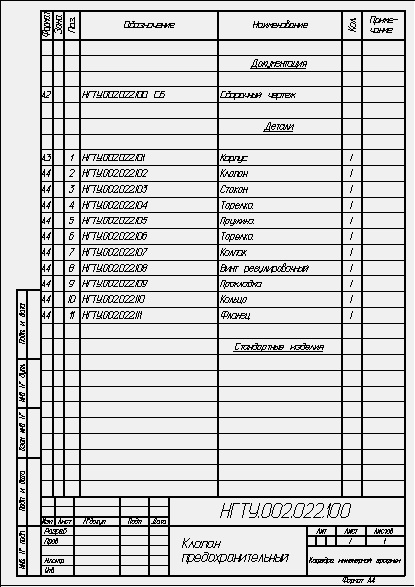

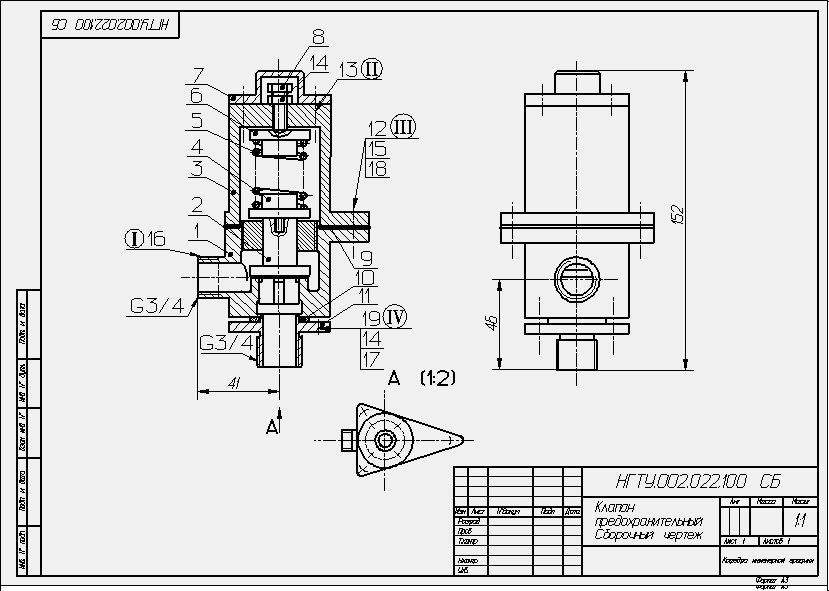

22. Клапан ЗАПОБІЖНИЙ

Креслення виконати на форматі А2 в двох зображеннях в масштабі 1:1.

На кресленні виконати наступні з’єднання:

I – під’єднати до раструбу корпуса 1 кутник 16 (різьба G3/4);

II – з’єднати ковпак 7 зі стаканом 3 гвинтами 13 (різьба М6);

III – виконати з’єднання стакана 3 з корпусом 1 болтами 12 (різьба М10), встановити пружинні шайби 18 і гайки 15;

IV – з’єднати фланець 11 з корпусом 1 шпильками 19 (різьба М8, матеріал корпуса – чавун), встановити пружинні шайби 17 і гайки 14.

Заповнити в специфікації графу “Стандартні вироби”.

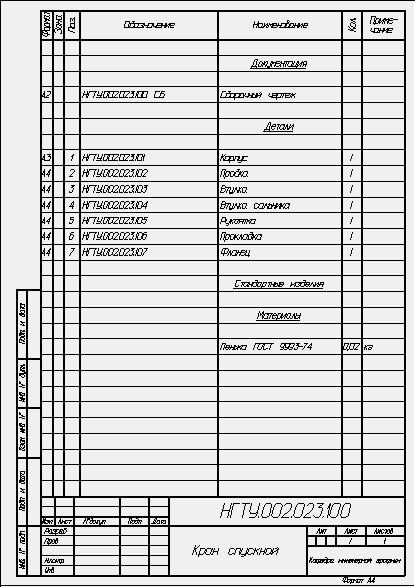

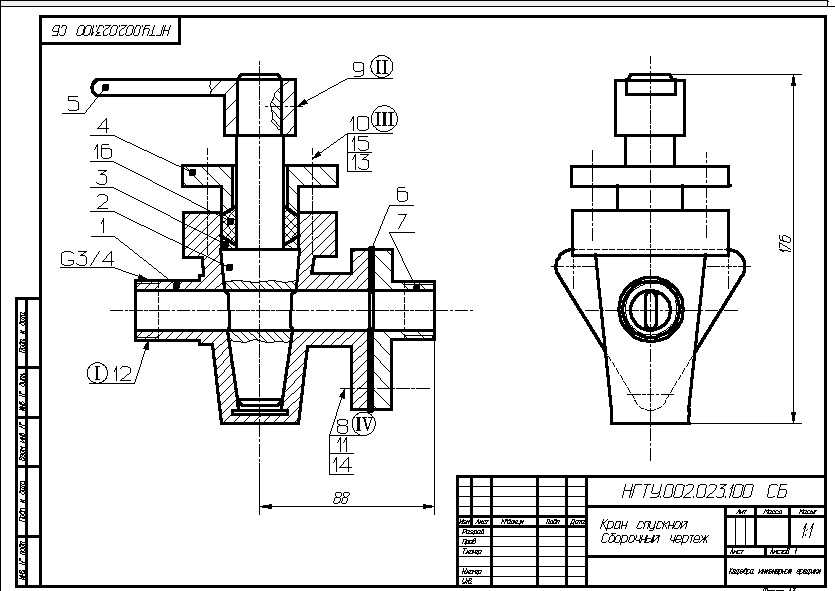

23. Кран спускнИй

Креслення виконати на форматі А2 в двох зображеннях в масштабі 1:1.

На кресленні виконати наступні з’єднання:

I – під’єднати до корпусу 1 кутник 12 (різьба G3/4);

II – виконати з’єднання рукоятки 5 і пробки 2 гвинтом 9 (різьба М6);

III – з’єднати втулку сальника 4 з корпусом 1 шпильками 15 (різьба М10, матеріал корпуса – сталь), встановити пружинні шайби 13 і гайки 10;

IV – виконати з’єднання фланця 7 з корпусом 1 болтами 8 (різьба М12), встановити пружинні шайби 14 і гайки 11.

Заповнити в специфікації графу “Стандартні вироби”.

24. Насос шестеренчаСтИй

Креслення шестеренчастого насоса виконати в форматі А2 в масштабі 1:1 в двох зображеннях.

На кресленні виконати наступні з’єднання:

I – виконати з’єднання втулки сальника 5 і корпуса 1 шпильками 13 (різьба М8, матеріал корпуса – алюміній), встановити шайби пружинні 2 і гайки 8;

II – з’єднати кришку 6 і корпус 1 болтами 7 (різьба М10), встановити шайби пружинні 12 і гайки 9;

III – під’єднати до корпусу 1 муфту 10 (різьба G 3/4);

IV – виконати з’єднання кришки 6 і корпуса 1 штифтами 14 (розміри штифта 8х20).

Заповнити в специфікації графу “Стандартні вироби”.

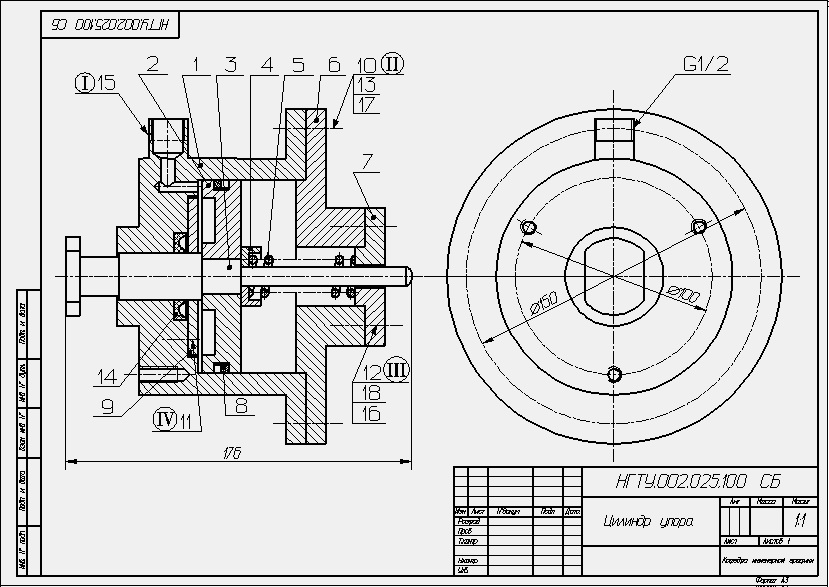

25. Цилиндр упорУ

Креслення циліндра виконати на форматі А2 в масштабі 1:1 в двох зображеннях.

На кресленні виконати наступні з’єднання:

I – під’єднати до циліндру1 кутник 15 (різьба G 1/2);

II – виконати з’єднання кришки 6 і циліндра 1 болтами 10 (різьба М12), встановити шайби пружинні 17 і гайки 13;

III – з’єднати кришки 7 і 6 шпильками 18 (різьба М10, матеріал кришки 6 – сталь), встановити шайби пружинні 16 і гайки12;

IV – виконати з’єднання шайби 9 і циліндра 1 гвинтами 2.

Заповнити в специфікації графу “Стандартні вироби”.

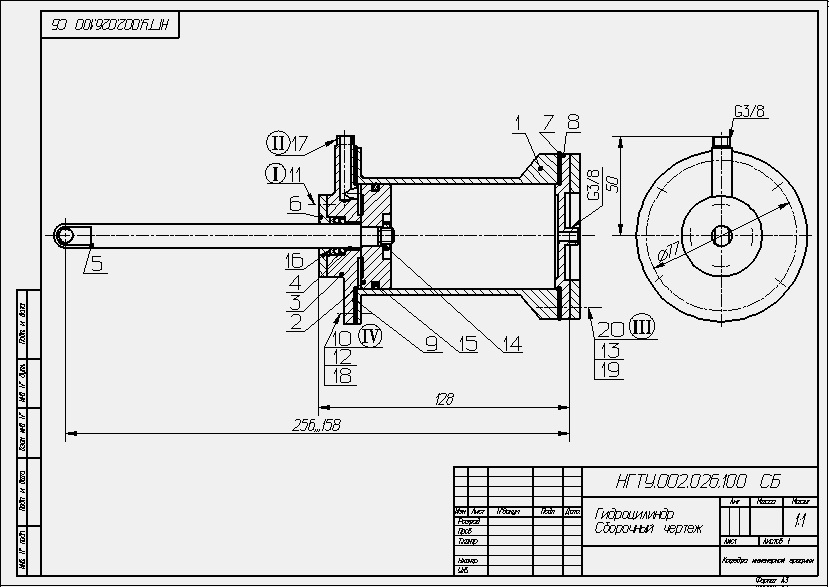

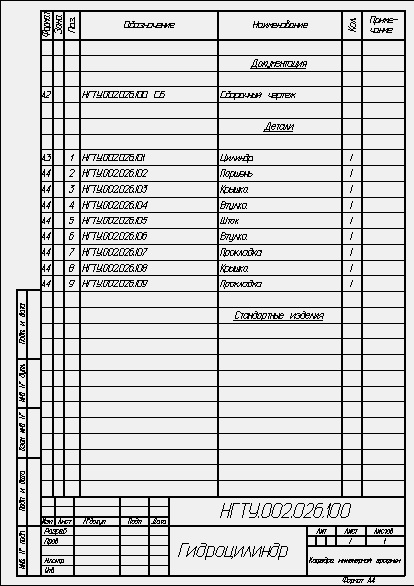

26. ГІдроцилІндр

Креслення гідроциліндра виконати на форматі А2 в масштабі 1:1 в двох зображеннях.

На кресленні виконати наступні з’єднання:

1 – з’єднати втулку 6 і кришку 3 гвинтами 11 (різьба М8);

2 – під’єднати до штуцеру кришку 3 кутник 17 (різьба G 3/8);

3 – виконати з’єднання циліндра 1, кришки 8 і рами (зображена тонкими лініями) до яких кріпиться циліндр шпильками 20 (різьба М12, матеріал циліндра – чавун), встановити шайби пружинні 19 і гайки 13;

4 – з’єднати циліндр 1 і кришку 3 болтами 10 (різьба М10), встановити шайби пружинні 18 і гайки 12.

Заповнити в специфікації графу “Стандартні вироби”.

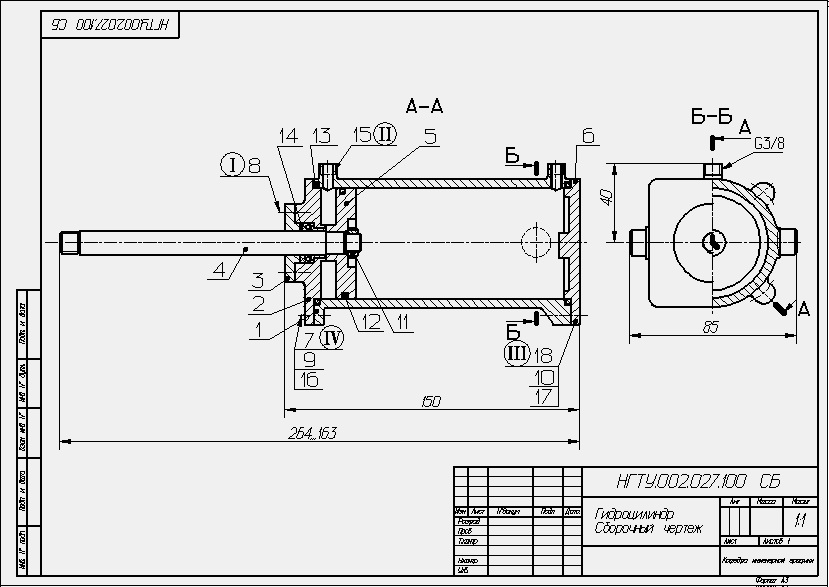

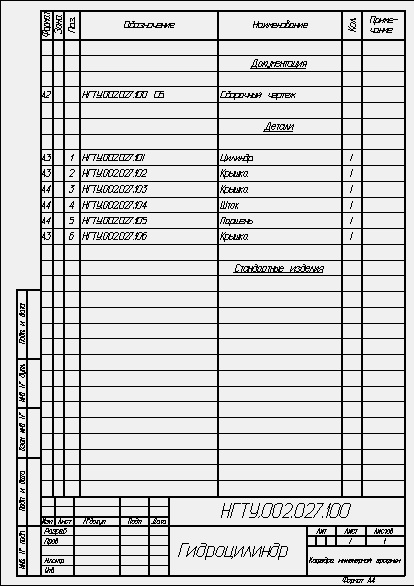

27. ГІдроцилІндр

Креслення гідроциліндра виконати на форматі А2 в масштабі 1:1 в двох зображеннях.

На кресленні виконати наступні з’єднання:

I – з’єднати кришку 3 і кришку 2 гвинтами 8 (різьба М8);

II – під’єднати до штуцеру циліндра 1 муфту 15 (різьба G 3/8);

III – виконати з’єднання циліндра 1 і кришки 6 шпильками 18 (різьба М12, матеріал циліндра – чавун), установить шайбы пружинные 17 и гайки 10;

IV – з’єднати циліндр 1 і кришку 2 болтами 7 (різьба М10), встановити шайби пружинні 16 і гайки 9.

Заповнити в специфікації графу “Стандартні вироби”.

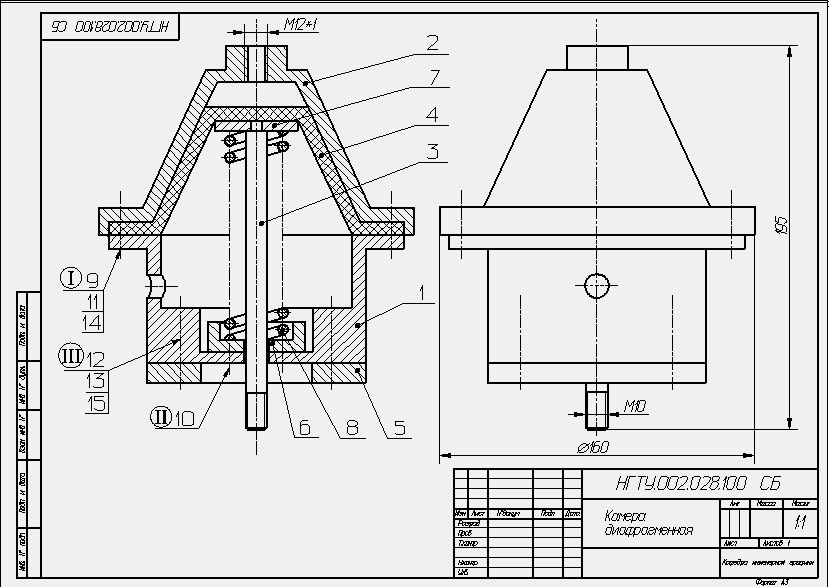

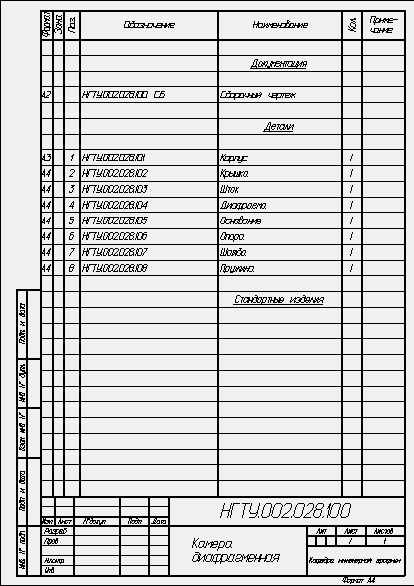

28. Камера дІафрагмена

Креслення виконати на форматі А2 в двох зображеннях в масштабі 1:1.

На кресленні виконати наступні з’єднання:

I – з’єднати кришку 2 з корпусом 1 болтами 9 (різьба М8), встановити шайби 14 і гайки 11;

II – виконати з’єднання опори 6 з корпусом 1 гвинтами 10 (різьба М6);

III - виконати з’єднання основи 5 з корпусом 1 шпильками 15 (різьба М10), встановити шайби 13 і гайки 12.

Заповнити в специфікації графу “Стандартні вироби”.
