1.3.6 Побудова функціональної схеми комбінаційного вузла

За одержаними виразами будується логічна схема комбінаційного вузла. Значення а_0,а_1,а_2, а_3, які входять у вираз та визначаються комбінацією значень Q₂ та Q_1, можуть бути отриманими за допомогою дешифратора DC. Решта частина схеми будується у відповідності з отриманими для вихідних величин логічними виразами. Схема КЛС для даного прикладу приведена на рисунку 1.7

П

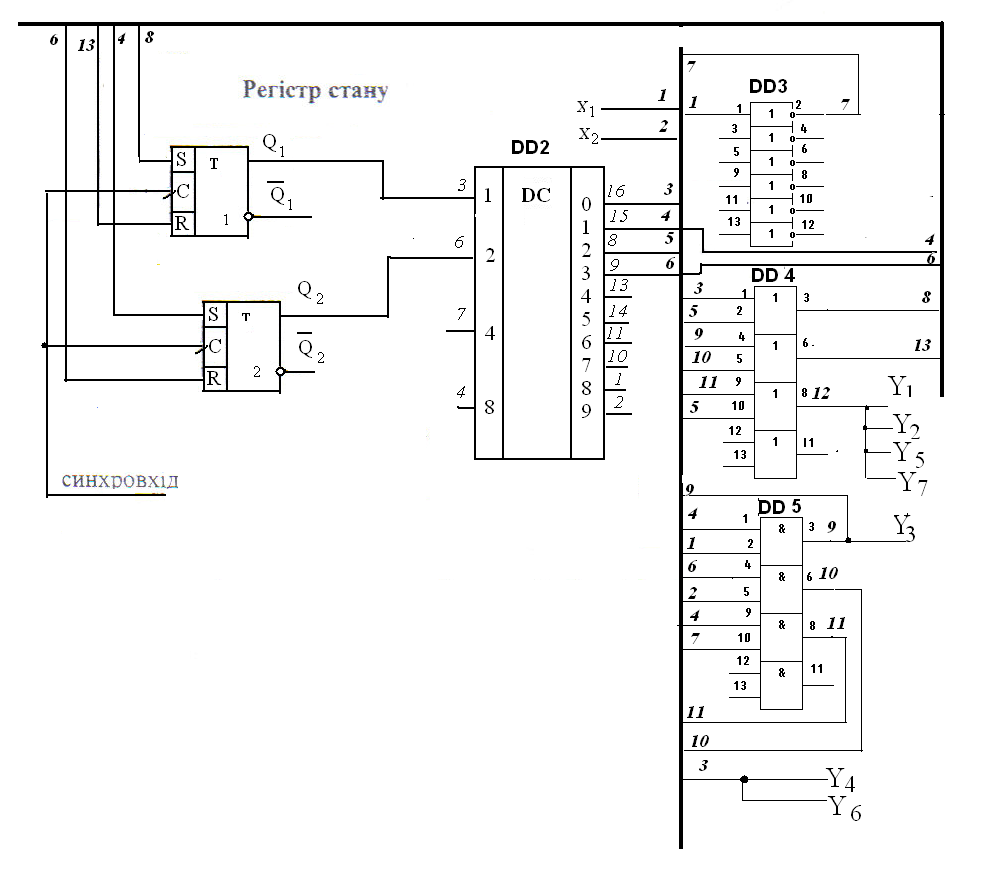

Рисунок 1.7­­- Функціональна схема комбінаційного вузла

Перелік використаних МС:

DD1 - тригер

DD 2 - К155ИД1

DD3- К155ЛН1

DD5- К155ЛИ1

DD4- К155ЛЛ1

2 Розробка принципової схеми керуючого пристрою

2.1 Технічні характеристики елементної бази принципової схеми

Для побудови принципової схеми керуючого пристрою необхідно використати наступні мікросхеми: К155ЛН1, К155ЛЛ1, К155ЛІ1, К155ИД1 та К155ТВ1. Приведемо умовні позначення тих мікросхем та призначення їх виводів.

Мікросхема К155ЛІ1 являє собою чотири логічних елементи 2І. Умовне графічне з ображення К155ЛІ 1 показано на рисунку 2.1

Рисунок 2.1- Умовне графічне зображення К155ЛІ 1

Призначення виводів:

1,2,4,5,9,10,12,13 - входи; 3,6,8,11 - виходи; 7 - загальний; 14 - напруга живлення 5 В   5 %;

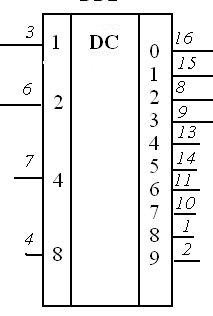

Умовне графічне зображення дешифратора К155ИД1показано на рисунку 2.2

Рисунок 2.2- Умовне графічне зображення дешифратора К155ИД1.

Призначення виводів:

3,6,7,4-входи;

12- загальний ;

5- живлення 5 В   5 %;

8,9,10,11,13-16 -виходи

Мікросхема К155ЛЛ1 являє собою чотири логічних елементи 2АБО. Умовне графічне з ображення К155ЛЛ1показано на рисунку 2.3

Рисунок 2.3- Умовне графічне зображення К155ЛЛ 1

Призначення виводів:

1,2,4,5,9,10,12,13 - входи; 3,6,8,11 - виходи; 7 - загальний; 14 - напруга живлення 5 В   5 %;

Мікросхема К155ЛН1 являє собою шість логічних елементів НЕ. Умовне графічне з ображення К155ЛН1 показано на рисунку 2.4

Рисунок 2.4- Умовне графічне зображення К155ЛН1

Призначення виводів:

1,3,5,9,11,13 - входи; 2,4,6,8,10,12 - виходи; 7 - загальний; 14 - напруга живлення 5 В   5 %;

2. Синтез принципової схеми керуючого пристрою

Визначившись із набором мікросхем, котрі необхідно використати для побудови принципової схеми керуючого пристрою, здійснюємо синтез схеми керуючого пристрою із їх застосуванням. Принципова схема керуючого пристрою показана на рисунку 2.1

Рисунок 2.1- Принципова схема керуючого пристрою
