1) Технологические установки:
при снижении напряжения существенно ухудшается технологический процесс, увеличивается его длительность. Следовательно, увеличивается себестоимость производства;
при повышении напряжения снижается срок службы оборудования, повышается вероятность аварий;
при значительных отклонениях напряжения происходит срыв технологического процесса;
2) Освещение:
снижается срок службы ламп освещения, так при величине напряжения 1,1·Uном срок службы ламп накаливания снижается в 4 раза;
при величине напряжения 0,9·Uном снижается световой поток ламп накаливания на 40 % и люминесцентных ламп на 15%;
при величине напряжения менее 0,9·Uном люминесцентные лампы мерцают, а при 0,8·Uном просто не загораются;
3) электропривод:
при снижении напряжения на зажимах асинхронного электродвигателя на 15 % момент снижается на 25%. Двигатель может не запуститься или остановиться;
при снижении напряжения увеличивается потребляемый от сети ток, что влечёт разогрев обмоток и снижение срока службы двигателя. При длительной работе на напряжении 0,9·Uном срок службы двигателя снижается вдвое;
при повышении напряжения на 1% увеличивается потребляемая двигателем реактивная мощность на 3—7%. Снижается эффективность работы привода и сети.
Графики нагрузок сэс
Режим потребления электроэнергии определяется характером нагрузки, временем суток и года и может быть представлен графиком нагрузки зависимостью активной, реактивной и полной мощности от времени. В электрической системе существует баланс мощности:
где: Pг и Qг — активная и реактивная мощности произведенные генераторами; Pпотр и Qпотр — потребленная активная и реактивная мощности; Pс.н. и Qс.н. — потребленная на собственные нужды источника питания активная и реактивная мощности; ∆P, ∆Q — потери активной и реактивной мощности во всех элементах электрической системы.
Суточные графики нагрузки.
Суммируя графики нагрузки потребителей и потери распределения в электрических сетях в целом по энергосистеме, получают результирующий график нагрузки электростанций энергосистемы.
Годовой график показывает длительность работы установки в течение года с различными нагрузками. По оси ординат откладывают нагрузки в соответствующем масштабе, по оси абсцисс часы года от 0 до 8760. Нагрузки на графике располагают в порядке их убывания от Рmax до Рmin (рис. 1.3).

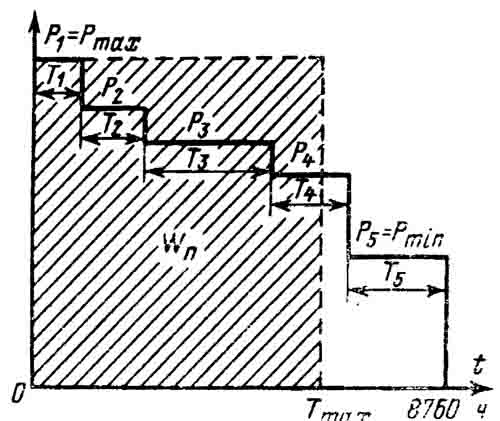

Рис. 1.3. Годовой график продолжительности нагрузок.
Построение годового графика продолжительности нагрузок производится на основании известных суточных графиков. На рис. 1.4 показан способ построения графика при наличии двух суточных графиков нагрузки зимнего (183 дня) и летнего (182 дня).
Для наиболее распространенных потребителей электроэнергии в справочниках приводятся типовые графики активной и реактивной нагрузок по продолжительности.

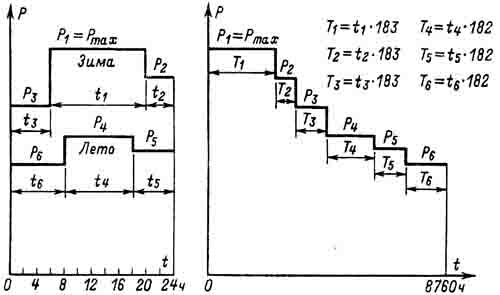

Рис. 1.4. Способ построения годового графика продолжительности нагрузок.
График продолжительности нагрузок применяют в расчетах технико-экономических показателей установки, расчетах потерь электроэнергии, при оценке использования оборудования в течение года и т. п.
