2. Розрахунок колони
Розраховуємо колону першого поверху як найбільш навантажену. Переріз призначаємо квадратний з розмірами bc = hc = 0,3 м.
Умова
0,3 м
–
виконується.
Геометрична довжина колони становить l = Hf + 0,0 5= 3,5 + 0,05 = 3,55 м.
2.1. Навантаження на колону
Визначаємо величину поздовжньої сили, що діє на елемент від повних розрахункових навантажень та постійних і тривалих. Для цього попередньо обчислюємо необхідні величини:
Аf = lsb · lmb = 5,5 · 7,2 = 39,6 см2;
gmb
= (hmb
- hs)·bmb·
=
(0,6-0,07)·0,25·25·1,1·0,95=3,46
кН/м;
,
gsb
= (hsb
- hs)·bsb·
=
(0,4-0,07)·0,18·25·1,1·0,95=1,55кН/м;
nb= 2 .
Вага
снігового покриву III снігового району
становить
,
тоді
Sm
= Sо·
= 1,2·1,14·1,0=
1,368
кПа.
=[3,22·4+7,8·(4-1)+1,368]·39,6+(3,46·7,2+1,55·5,5·2+0,32·25·1,1·3,5)·4=1693,6
кН.
2.2. Розрахунок міцності перерізів колони
Розрахункова довжина колони l0 =0,7· l = 0,7·3,55 = 2,486 м
Відношення lо/bс=2,56/0,3 = 8,5< 20, отже розрахунок ведемо як центрально стиснутого елемента :
Необхідна площа перерізу робочої арматури становить
Аs,tot=
= 20,32
cм2,
де
.
Приймаємо робочу арматуру в колоні 6 22А400С з Аs = 22,71см2.
6Ø22А400С
300

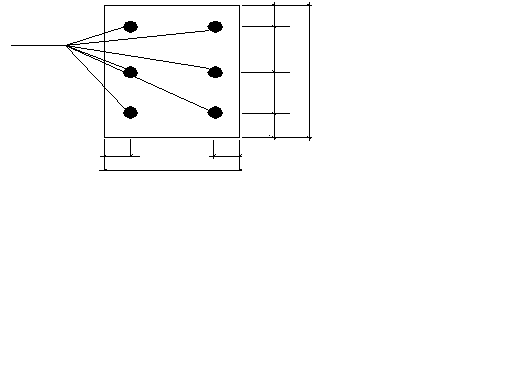

Рис. 2.1 Розміщення робочої арматури в перерізі колони.
3. Розрахунок фундаменту
Глибина
промерзання грунту в районі будівництва
становить 0,9 м .
Приймаємо глибину
закладання фундаменту
м.
3.1. Визначення розмірів підошви фундаменту
Обчислюємо
площу підошви фундаменту за
240
кПа.
Аf
=
= 6,53
см2,
де
Ne=
---
= 1411,33 кН;
–
середнє значення коефіцієнта надійності
за навантаженнями.
Необхідний розмір сторони підошви фундаменту:
bf
=
= 2,56
м.
Приймаємо af × bf = 2,6 × 2,6 м
3.2. Визначення висоти фундаменту
Обчислюємо необхідну мінімальну робочу висоту фундаменту
d ≥ 20·d >20· 22 = 440 мм,
d ≥ -0,5·hc+0,5·
0,46 м = 460мм,
де
fctd
= fctk,0,05
/
= 0,867МПа = 0,0867 кПа;
P = N/bf 2= 1693,6 / 2,6 2 = 250,5 кПа.
Необхідна мінімальна висота фундаменту, при товщині захисного шару бетону 70 мм, становить
hf ≥ d+ a + d/2= 460 + 70 + 20/2 = 540 мм,
у формулі попередньо прийнятий діаметр робочої арматури підошви 20 мм. Приймаємо hf = 600 мм.
Ф
ундамент
проектуємо ступінчастий з двома уступами,
висоту нижнього уступа призначаємо
300 мм, верхнього
– 300
мм.
1100
600
2600

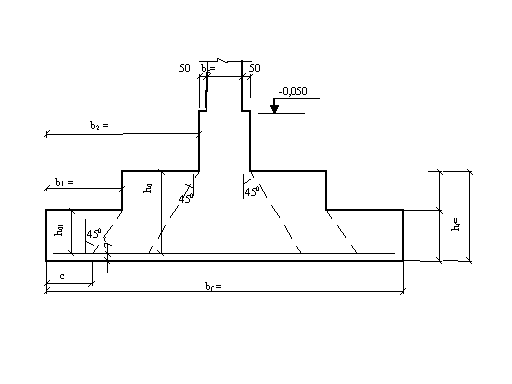

Рис.3.1. До розрахунку фундамента
Перевіряємо міцність нижнього уступа з умови зрізу на ділянці с.
Робоча висота нижньої сходинки do1= 300- 70- 22/ 2 = 219мм = 21,9 см.
Ділянка зрізу c = b2 - do1= 60 – 22= 38 см = 0,38м..
Зрізаючи сила на 1 п/м становить p·c = 250,5 · 0,38 = 95,19 кН·м.
Несучу здатність нижньої сходинки обчислюємо за формулою
0,6·fctd·do1= 0,6· 0,0867·22·100 = 114,44 кН·м > p·c= 95,19 кН·м ,
умова міцності забезпечена, висота нижнього уступа достатня.
