1.4.2.Розрахунок міцності нормальних перерізів другорядної балки
Знаходимо значення відносної граничної висоти стиснутої зони:
0,64
.
Граничне значення рівне R =0,8·R (1–0,4R)= 0,8·0,64(1- 0,4· 0,64)= 0,38.
Визначаємо мінімальну висоту балки :
hob,min = √ Моп / αR·fcd·b + а = √89,139·103/0,38·13,05·18+ 3 = 34,6 см,
раніше прийнята висота балки 40 см. - достатня.
Розрахунок перерізу балки на опорах :
|
Рис.1.6. Розрахунковий переріз другорядної балки на опорах
Робоча висота перерізу
d = h – с – d / 2 = 40 – 2 – 2/2 =37 см.
Перша опора
M1=89,139 кН.м; αm1= М1 ·106 / fсd ·bsb·d2= 89,139·106/ 13,05·180· 3702=0,277.
За табл.. ξ1 = 0,41; 1= 0,836 .
Площа перерізу робочої арматури
Аs1
=
М1·106
/ fyd
·
d
=89,139·106/375·0,836·
370=768,47 мм2.
. Середні опори М2
=
75,255 кН·м, m2
=75,255·106
/13,05·180·3702
=0,234 ;
=
0,864;
As2
= 75,255·106/0,864·375·370
= 627,75
мм2.
При розрахунку прольотних перерізів враховуємо стиснуті полиці, розрахункова ширина приймається з умов:
bef f lsb / 3 + bsb ; beff ls;
beff 6 / 3 +0,18 = 2,18 м; beff 2,2 м.
Приймаємо bf’ = 2,18 м.
Для визначення положення нейтральної лінії в перерізі обчислюємо величину Mfu за формулою :
Mfu
= fcd·
beff
· hf·
(d – 0,5 hf
) = 1,305·
218·8,0·
(37
– 0,5·8)·10-3
=
751кН·.м
2180

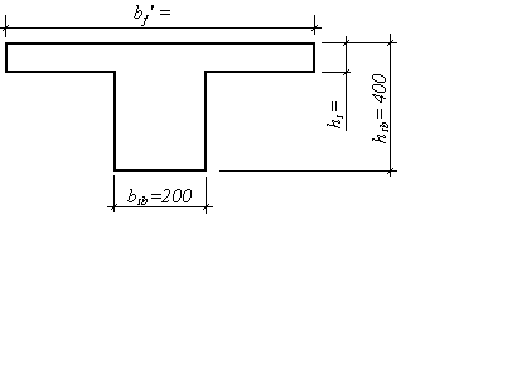

Рис.1.7. Розрахунковий переріз другорядної балки в прольотах
Перший проліт М1-2 = 113,45кН.м. Оскільки М1-2 < Mfu = 751кН.м – нейтральна лінія проходить в межах полиці, розрахунок проводимо як для прямокутного перерізу шириною beff.
αm3=М1-2·106/fсd
·beff
·d
2=
113,45·106/13,05·2180·3702
=
0,03;
3
= 0,04;
=
0,984;
As3
=
М1-2·106
/fyd·
·d
=113,45·106/375·0,984·370
= 830,95
мм2.
Другий проліт М2-3 = 75,255 кН.м < Mfu= 751кН·м .
αm4
=75,255
·106
/ 13,05·2180·
3702
=
0,02 ;
4
= 0,025;
= 0,986;
As4
= 550
мм2.
Армування другорядної балки наведено у таблиці 1.4
Таблиця 1.4
Армування другорядної балки
Місце перерізу |
Розрахунко-ва площа перерізу арматури As,мм2 |
Армування окремими стержнями |
Армування зварними каркасами |
||
Прийнята арматура |
Площа пере-різу армату- ри (мм2) |
Прийнята арматура |
Площа пере-різу арматури (мм2) |
||
Перша про-міжна опора |
768,47 |
- |
- |
4Ø16A400C |
804 |
Середні опори |
627,75 |
- |
- |
2Ø16A400C +2Ø14A400C |
402 308 |
Перший проліт |
830,95 |
- |
- |
2Ø18A400C +2Ø16A40C |
509 402 |
Середні прольоти |
550 |
- |
- |
4Ø14A400C |
616 |
