- Розрахунок міцності перерізів, нормальних до поздовжньої осі елемента.

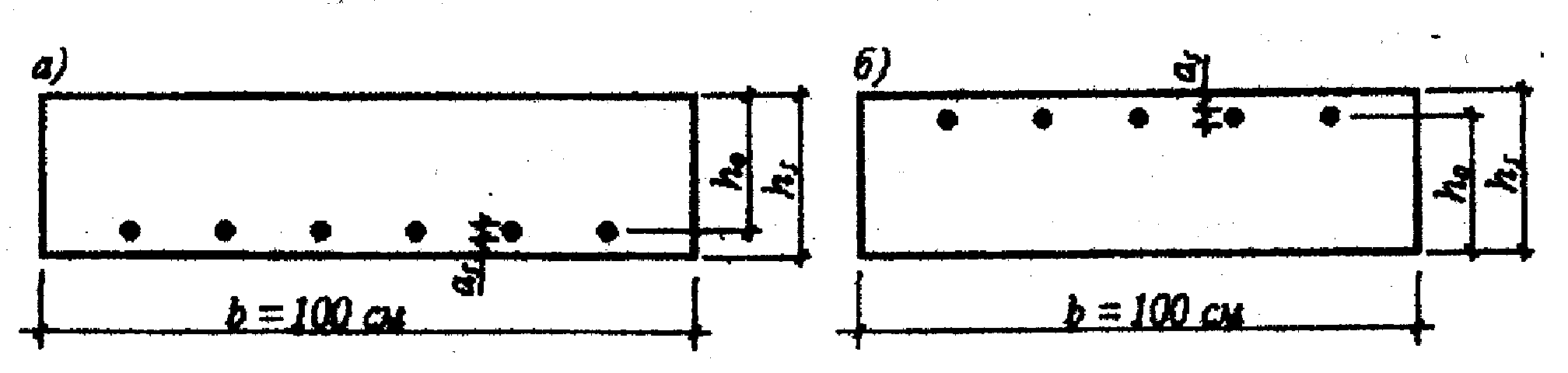

Рис.1.4. Розрахунок перерізу плити: а) в прольоті, б) на опорі
      Граничне
значення  відносної дійсної висоти
стиснутої зони
 в залежності від класу бетону та арматури
визначаємо за табл..3.1 [ 4 ] :
в залежності від класу бетону та арматури
визначаємо за табл..3.1 [ 4 ] :

 0,748

                              .
0,748

                              .
Робоча висота перерізу :
d = h – с = 8 - 2 = 6 см.
Розраховуємо площі повздовжньої арматури.
Перший проліт М1= 4,67 кН·м.
αm= M1 / fcd · b · d2 = 4,67· 106 / 13,05· 1000 · 602 = 0,099;
В
залежності від
 за табл..1 дод.1 [ 4 ] визначаємо коефіцієнти
за табл..1 дод.1 [ 4 ] визначаємо коефіцієнти

 та
та

 0,13
;
0,13
;
 0,948
.
0,948
.
Площа робочої арматури
Аs = М1 / fнd · · d = 4,67·106 / 225· 0,948·60 = 364,9 мм2.
Перша проміжна опора М2= 5,45 кН·м.
αm = М2 / fcd · b · d 2 =5,45 ·106/13,05·1000 · 602 = 0,116 ;
0,155 ; 0,938 .
Площа робочої арматури
Аs = М2 / fyd · · d = 5,45·106/ 225·0,938·60= 430,4мм2.
Середні прольоти та опори М3= 3,75 кН·м
αm
=
М3
/ ·
b
· d
2=
3,75 ·106
/ 13,05·1000 · 60 2
=
 0,08;
0,11;
=
0,956.
·
b
· d
2=
3,75 ·106
/ 13,05·1000 · 60 2
=
 0,08;
0,11;
=
0,956.
Площа робочої арматури
Аs = М3 / fyd · · d = 3,75· 106 / 225 ·0,956∙ 602 = 348,6мм2. Середні прольоти та опори, які з чотирьох сторін оточені балками М4= 2,99кН·м.
αm = 2,99·106/13,05·1000· 60 2 = 0,08; 0,11; 0,956.
Площа робочої арматури
Аs= 2,99 ·106 / 225·0,956· 60 = 231,6мм2.
Мінімальна площа робочої арматури приймається згідно нормативних документів відповідно 5%:
Asmin= 0,0005·bs·hs = 0,0005·1000·80 = 40 мм2.
Армування плити Таблиця 1.2
| Переріз плити щорозглядається | Розрахункова площа перерізу арматури, Аs мм2 | Прийняте армування | ||
| Робоча арматура класу | Розподільча арматура діаметр/крок | |||
| діаметр/крок | Площа перерізу Аs мм2 | |||
|
 Крайні прольоти
 |
 364,9 |
 8/125 |
 402 |
 5/350 |
| Перша проміжна опора |
 430,4 |
 8/100 |
 503 |
 5/350 |
| Середні прольоти та опори: - які з чотирьох сторін не оточені балками - які з чотирьох сторін оточені балками |



 348,6

 231,6 |



 8/125

 8/200 |



 402

 251 |



 5/350

 4/350 |
| В неробочому напрямку над головними балками та біля цегляних стін |

 - |

 6/200 |

 141 |

 4/350 |
