Практическое занятие № 9 Диаграмма водяного пара

Цель работы: изучить процесс парообразования и представления в h-s диаграмме.

Справочный материал

H, s-диагра́мма (чит. «аш-эс-диаграмма») (написание строчными буквами:«h,s-диаграмма»,)  —  диаграмма  теплофизических свойств жидкости и газа (в основном воды и водяного пара), показывающая характер изменения различных свойств, в зависимости от параметров состояния.

В основном большое применение получили h, s-диаграммы воды и водяного пара, так как в качестве рабочего тела втеплотехнике чаще всего применяются именно вода и водяной пар, из-за их сравнительной дешевизны и доступности, причём наиболее пристальное внимание оказывается именно той части диаграммы, в которой вода впарообразном состоянии, так как в жидком состоянии она практически несжимаема.

Ещё в 1904 году немецкий теплофизик Рихард Молье разработал специальную диаграмму для упрощения и облегчения решений практических задач по теплотехнике, в которой в координатах энтальпии (h) и энтропии (s) графически отображаются сведения из таблиц состояний. В 1906 году в Берлине была издана его книга «Новые таблицы и диаграммы для водяного пара». Впоследствии такая диаграмма получила название Диаграмма Молье. В СССР некоторое время было принято название i, s-диаграмма, а в настоящее время - h, s-диаграмма.

Структура

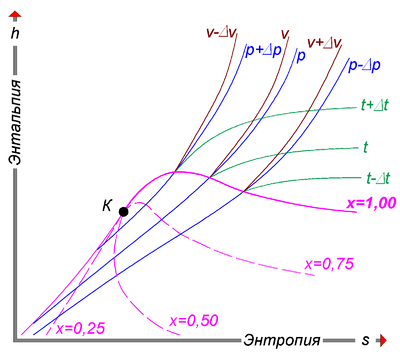

Структура h, s-диаграммы

H, s-диаграммы чаще всего содержат в себе данные о свойствах воды в жидком и газообразном состояниях, так как они представляют наибольший интерес с точки зрения теплотехники.

• Степень сухости - это параметр, показывающий массовую долю насыщенного пара в смеси воды и водяного пара. Значение x = 0 соответствует воде в момент кипения (насыщения). Значение х = 1, показывает, что в смеси присутствует только пар. При нанесении соответствующих точек в координатах (h,s), взятых из таблиц насыщения справочников свойств воды и водяного пара, при их соединении получаются кривые, соответствующие определённым степеням сухости. В таком случае, линия х = 0 является нижней пограничной кривой, а х = 1 - верхней пограничной кривой. Область, заключённая между этими кривыми, является областью влажного пара. Область ниже кривой х = 0, которая стягивается практически в прямую линию (не показана), соответствует воде. Область выше кривой х = 1 - соответствует состоянию перегретого пара.

• Критическая точка (К). При определённом, достаточно высоком давлении, называемом критическим, свойства воды и пара становятся идентичными. То есть исчезают физические различия между жидким и газообразным состояниями вещества. Такое состояние называют критическим состоянием вещества, которому соответствует положение критической точки. Следует заметить, что она на пограничной кривой лежит гораздо левее максимума этой кривой.

  • Изотерма - изолиния, построенная методом объединения точек по значениям энтальпии и энтропии, соответствующих определённой температуре. Изотермы пересекают пограничные кривые с изломом и, по мере удаления от верхней пограничной кривой, асимптотически приближаются к горизонтали. На схеме для упрощения представлены только три изотермы: t + Δt; t; t - Δt.

• Изобара - изолиния, построенная методом объединения точек по значениям энтальпии и энтропии, соответствующих определённому давлению. Изобары не имеют изломов при пересечении пограничных кривых. На схеме представлены только три изобары:

  • p + Δp; p; p - Δp.

• Изохора - изолиния, построенная методом объединения точек по значениям энтальпии и энтропии, соответствующих определённому объёму. Изохоры на h, s-диаграмме в области перегретого пара, всегда проходит круче, чем изобары, и это облегчает их распознавание на одноцветных диаграммах. Построение изохор требует более кропотливой работы с таблицей состояний. На схеме представлены только три изохоры:

  • v - Δv; v; v + Δv.

Изотермы и изобары в области влажного пара совпадают по причине линейной зависимости в состоянии насыщения.

Определение параметров жидкости и пара по таблицам и h-s диаграмме

Таблицы для определения термодинамических свойств веществ различаются в зависимости от того, какое состояние рассматривается: однофазное или двухфазное. В таблицах для состояния насыщения приводятся удельные значения объема, энтальпии и энтропии воды и водяного пара (см. табл. 7 приложения); хладона R-22 (см. табл. 5 приложения); аммиака (см. табл. 6 приложения).

Параметры насыщенной жидкости (х = 0) отмечаются одним штрихом, Параметры сухого насыщенного пара (х = 1) отмечаются двумя штрихами.

Для определения свойств каждой из фаз в состоянии насыщения надо знать только один параметр – давление или температуру, так как при этих условиях параметры однозначно связаны между собой. В этих же таблицах приводится удельная теплота парообразования r.

Для расчета параметров влажного пара необходимо знать дополнительно степень сухости пара х.

Энтальпия h, энтропия s и удельный объем v влажного пара определяются по формулам: h = h˝·x + h΄·(1–x) = h΄+ r · x,

s = s˝∙x + s΄·(1–x) = s΄+ r·x/Т_S,

v = v˝· x + v΄· (1–x).

Степень сухости пара определяется по одной из следующих формул:

Для определения свойств ненасыщенной жидкости и перегретого пара (однофазное состояние) нужно знать два параметра (обычно давление и температуру). В ячейке таблицы, соответствующей данному состоянию, помещены удельные значения объема v, энтальпии h и энтропии s.

На h-s диаграмме обычно изображаются:

линии изобар (p = const);

л инии изотерм (t = const); в области влажного пара изотермы не представлены, так как они совпадают с изобарами; изохоры (v = const) – пунктирной линией или линией другого цвета;линии постоянной степени сухости влажного пара (x = const) ‑ в области влажного насыщенного пара.

З адача 1. Определить температуру насыщения, энтальпию и энтропию влажного водяного пара при давлении 2,0 бара и степени сухости 0,9 (рис. 2).

Решение: по h-s диаграмме:

Решение по таблице: из таблицы водяного пара находим параметры кипящей воды «′» и сухого насыщенного пара «″» при 2,0·10⁵ Па

р	tн	v′	v″	h′	h″	r	s′	s″
Па	ºC	м3/кг	м3/кг	кДж/кг	кДж/кг	кДж/кг	кДж/ (кг·К)	кДж/ (кг·К)
2,0·105	120,23	0,0010608	0,8859	504,7	2706,9	2202,2	1,5301	7,1286

По этим данным определяются энтальпия пара h и энтропия s:

h = h΄+ r·x = 504,7 + 2202,2·0,9 = 2486,68 кДж/кг.

s = s΄+ (r·x)/T_S = 1,5301 + (2202,2·0,9)/(120,23+273) = 6,57 кДж/(кг·К).

Температура насыщения: t_S = 120,23 ºС.

Задание: изучить структурудиаграммы состояния водяного пара
