4.4. Правила побудови сіткових графіків

В сiтковi моделі зведення будівлі чи споруди, кожна робота повинна мати конкретний змiст i точний фiзичний об’єм та виконується в заданій технологічній послiдовностi.

Перед побудовою сітки СГ необхідно установити перелік робiт i по кожнiй iз них виявити:

• роботи, якi повиннi бути закiнченi до початку даної роботи;

• роботи, якi можуть бути розпочатi пiсля завершення даної роботи;

• роботи, якi можуть виконуватись паралельно iз виконанням даної роботи.

Порядок побудови сітки може бути рiзним:

• вiд початку до кiнця, або навпаки;

• вiд промiжних подiй в обидва боки.

При побудові сіткових моделей для правильного вiдображення взаємозв’язкiв мiж роботами необхiдно дотримуватись деяких правил:

1. Напрям стрілок — робiт необхiдно приймати злiва – направо.

2. Форма графiка повинна бути простою, без зайвих перетинань, більшість робiт необхідно зображати горизонтальними лініями.

3. При виконаннi одночасно декiлька паралельних робiт не можна мати в СГ роботи однакового коду.

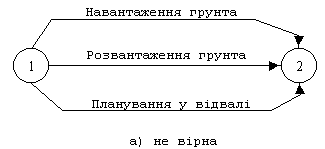

Ось, наприклад, такi роботи, як: розробка грунту екскаватором, навантаження його в автосамоскиди i планування грунту бульдозером у вiдвалi.

Рис.6. Приклад до третього правила побудови СГ

4. Кожний графік повинен мати одну початкову подiю (якщо по умовам будiвництва початкових подiй декiлька, тобто одночасне розпочинання робiт на рiзних об’єктах, в графiку необхiдно вiдображати зв’язок початкової подiї iз однiєю початковою подiєю через фiктивну роботу i одну кiнцеву подiю (якщо задача окремих об’єктiв передбачена не одночасно, тодi кiнцевою подiєю для всього комплексу приймається здача останнього об’єкту, а кiнцевi подiї окремих об’єктiв на графiку з’єднуються фiктивними роботами з кiнцевою подiєю комплексу).

5. Дана робота, очiкування i залежнiсть повиннi мати власний шифр у виглядi номеру їх початкової i кiнцевої подiї.

6. Якщо тi або iншi роботи розпочинаються пiсля часткового виконання попередньої роботи, тодi цю роботу необхiдно подiлити на частини, при цьому кожна частина роботи в графiку вважається самостiйною i має попереднi i наступнi подiї.

Наприклад, роботи по влаштуванню фундаментiв можуть розпочинатись по захваткам пiсля виконання земельних робiт на цих захватках, а не по будiвлі в цілому.

Рис.7. Приклад до шостого правила побудови СГ

7. Якщо для розпочинання однієї роботи "С" неохiдне виконання попередніх робiт "А" i "Б", а для початку іншої роботи "Д"- виконання однієї з цих робiт "А", тодi в СГ вводиться додаткова подiя 6 i залежнiсть (фiктивна робота) 6-7.

Рис.8. Приклад до сьомого правила побудови СГ

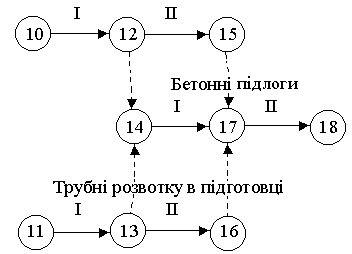

8. Якщо після закiнчення роботи "А" розпочинається робота "В" i після закiнчення роботи "Б" - робота "Д", а для розпочинання роботи "Г" необхiдне закiнчення двох робiт "А" i "Б", тодi вводиться дві залежності: 12-14 i 13-14.

Рис.9. Приклад до восьмого правила побудови СГ

Наприклад, бетонні підлоги на I-з (робота 14-17) можуть розпочатись тiльки пiсля закiнчення на цiй захватцi попереднiх робiт по вiдсипцi пiщаної пiдготовки пiд підлоги i влаштування трубних i інших розводок, що вiдображено на графiку залежностi 12-14 i 13-14.

9. В СГ не повинно бути "тупікiв"; "хвостів" i замкнених "циклiв".

"Тупік" — подiя (окрiм завершальної) iз якої не виходить жодна робота, наприклад подiя.

"Хвіст" — подiя (окрім вихідної), в яку не входить ні одна робота.

"Цикл" — замкнений контур, в якому всi роботи повертаються до тієї події, із якої вишли наприклад, шлях 7-9-10.

Рис.10. Приклад до дев’ятого правила побудови СГ

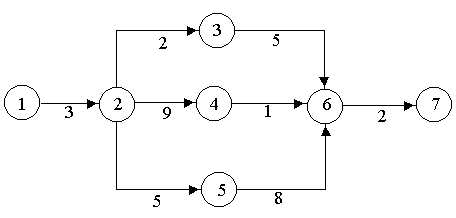

10. В СГ, який має самостiйну сітку, можливе укрупнення за рахунок введення однiєї роботи замiсть ряду із тривалістю рівною максимуму по одному iз шляхів.

а) до укрупнення

б) після укрупнення

Рис.11. Приклад до десятого правила побудови СГ

Укрупнення проводиться по таким правилам:

а) група робiт у СГ може показуватись як одна робота в цій групi є початкова i одна кiнцева подiя;

б) укрупнювати в одну роботу необхiдно тiльки такi роботи, якi закрiпленi за одним виконавцем i бригадою, дiльницею, БМУ i т.п.

в) в укрупнену сiтку неможливо уводити новi подiї, яких не було в детальному графiку до укрупнення;

г) назва робiт в укрупненому графiку повинна бути ув’язана iз назвою робiт до укрупнення;

д) коди подiй, що зберiгаються в укрупненому графiку, повиннi бути такими ж, як i в детальному графiку.

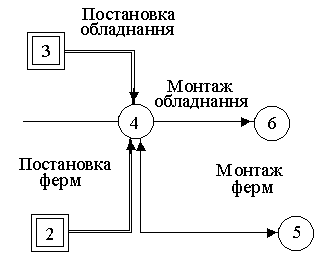

11. На сітковому графіку подія, що відображає поставку обладнання чи конструкцій показується в квадраті або квадратом.

а) не вірно

б) вірно

Рис.12. Приклад до одинадцятого правила побудови СГ

12. В СГ потового будiвництва не повинно бути "прострiлiв" тобто при зображеннi потокових робiт особлива увага придiляється правильнiй розбивцi робiт на захватки i виявленню взаємозв’язків суміжних робiт. Для наступних потокiв повиннi бути виключенi фіктивні залежностi.

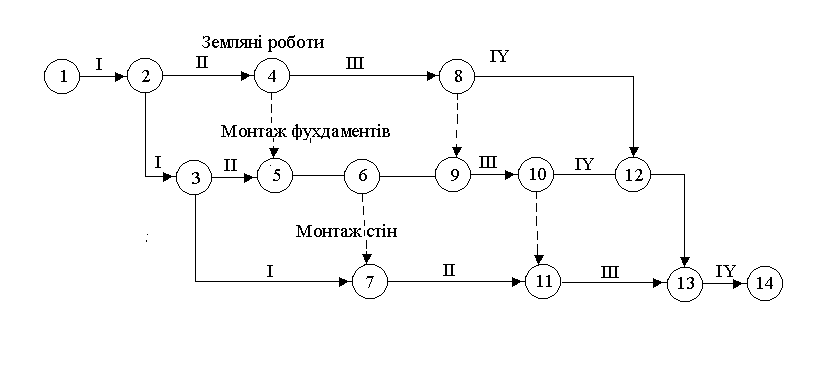

а ) не вiрно

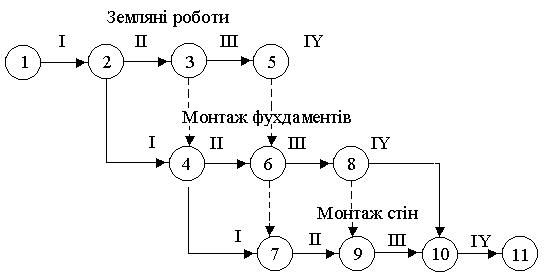

б) вірно

Рис.13. Приклад до дванадцятого правила побудови СГ

Наприклад: початок роботи 7-9 (монтаж стiн на П-з) через залежнiсть 5-6 обумовлюється закiнченням земляних робiт на III-з (робота 3-5), що не вiрно. Для вiдображення правильних взаємозв’язкiв робiт вводяться додатковi залежностi i подiї. Так, при допомозi залежностей 6-9 i 10-12 i подiй 9 i 12 усовуються хибнi зв’язки ("простріли").

13. Нумерація подій сіткового графіка ведеться методом „рангів”: події можна присвоїти лише тоді „ранг” і відповідний номер, коли до неї не входять „не викреслені” роботи від подій попередніх „рангів”.
