Приложение

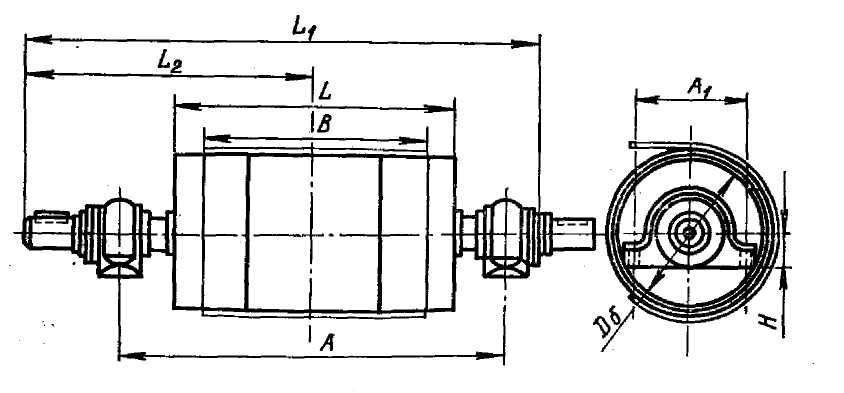

Рис. 1. Барабаны приводные
Таблица 1
Размеры приводных барабанов
Обозначение барабана |
Ширина ленты В, мм |
Размеры, мм |
||||||
Dб |
А |
А1 |
L |
L1 |
L2 |
H |
||
4025 – 40 4040 – 60 |
400 |
250 400 |
730 730 |
170 270 |
500 500 |
917 990 |
500 557 |
120 195 |
5025 – 40 5040 – 60 5050 – 80 |
500 |
250 400 500 |
850 850 850 |
170 270 270 |
600 600 600 |
1037 1110 1140 |
560 617 647 |
120 185 185 |
6525 – 50 6540- 60 6550 – 80 |
650 |
250 400 500 |
1000 1000 1000 |
270 270 270 |
750 750 750 |
1225 1260 1260 |
665 692 692 |
155 155 195 |
8050–80 8063– 100 80100Ф– 140* |
800 |
500 630 1040 |
1260 1300 1350 |
270 340 470 |
950 950 950 |
1520 1678 1860 |
852 940 1072 |
450 335 1145 |
10050–80 10063–100 100100–120 |
1000 |
630 800 1000 |
1500 1500 1500 |
270 340 390 |
1150 1150 1150 |
1790 1878 1938 |
972 1040 1090 |
295 480 885 |
Окончание табл. 1
Обозначение барабана |
Ширина ленты В, мм |
Размеры, мм |
||||||
Dб |
А |
А1 |
L |
L1 |
L2 |
H |
||
12063– 100 120100–140 120124–160 |
1200 |
630 1000 1040 |
1840 1840 1840 |
340 470 550 |
1400 1400 1400 |
2128 2260 2403 |
1165 1272 1355 |
340 280 400 |
14080–120 140100–140 140160–200 |
1400 |
800 1040 1290 |
1920 1950 2000 |
390 470 550 |
1600 1600 1600 |
2358 2460 2563 |
1300 1372 1435 |
280 340 400 |
160125Ф–200* 160160–240 |
1600 |
1290 1600 |
2350 2250 |
710 820 |
1800 1800 |
3040 2890 |
1735 1585 |
280 300 |
200290– 280 200200Ф–280* |
2000 |
2750 2750 |
860 860 |
860 860 |
2200 2200 |
3420 3450 |
1865 1915 |
320 320 |
Примечание * – барабан футерованный.

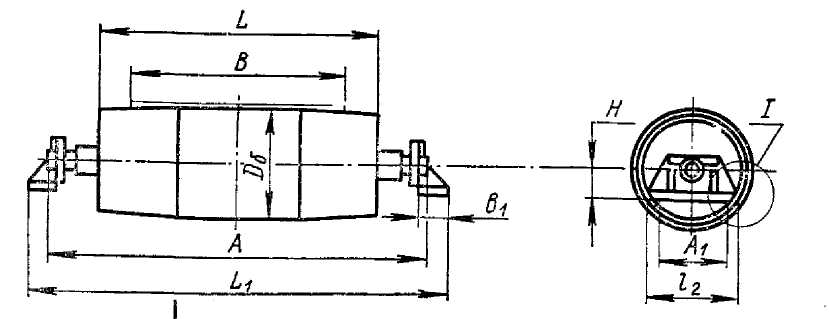

Рис. 2. Барабаны неприводные для лент шириной 400 – 650 мм
Таблица 2
Барабаны неприводные для лент шириной 400 – 650 мм
Обозначе- ние барабана |
Шири- на ленты, мм |
Размеры, мм |
|||||||||||
Dб |
L |
L1 |
l1 |
l2 |
A |
A1 |
H |
h |
b |
b1 |
d |
||
4025-30 5025-40 5040-50 5040-60 6525-40 6532-50 6532-60 6540-60 6550-80 |
400 500 « « 650 « « « « |
250 « 320 400 250 320 « 400 500 |
500 600 750 « « « « « « |
730 850 850 870 1020 1020 1020 1040 1040 |
24 24 24 34 24 24 30 34 34 |
245 210 245 330 210 210 280 330 330 |
680 800 970 « « « « « « |
160 160 160 250 160 160 210 250 250 |
65 65 65 90 65 65 75 90 90 |
6 6 6 8 6 6 6 8 8 |
19 19 19 28 19 19 23 28 28 |
80 60 80 96 65 60 75 96 96 |
16 16 16 24 16 16 20 24 24 |

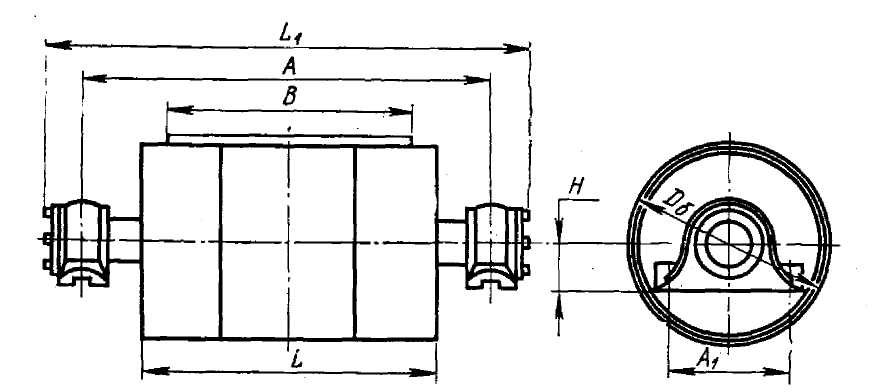

Рис. 3. Барабаны неприводные для лент шириной 800 – 2000 мм
Таблица 3
Барабаны неприводные для лент шириной 800 – 2000 мм
Обозначение барабана |
Ширина ленты, мм |
Размеры, мм |
|||||
Dб |
А |
A1 |
L |
L1 |
H |
||
8050-60 8063-80 8080-100 10063-80 10080-100 100100-100 12063-80 12080-100 14080-100 140125-160 160100-160 160125-200 200125-200 200180-200 |
800
1000
1200
1400
1600
2000 |
500 630 800 630 800 1000 630 800 800 1250 1000 1250 1250 1600 |
1180 1180 1300 1300 1420 1410 1410 1680 1880 2000 2250 2250 2250 2750 |
270 210 340 210 340 340 270 340 340 550 520 710 710 710 |
950 950 950 950 1150 1150 1150 1150 1400 1600 1800 1800 1800 2200 |
1316 1305 1376 1535 1586 1586 1816 1856 2056 2256 2468 2510 3030 3300 |
100 80 120 80 120 120 100 120 120 200 215 280 280 280 |

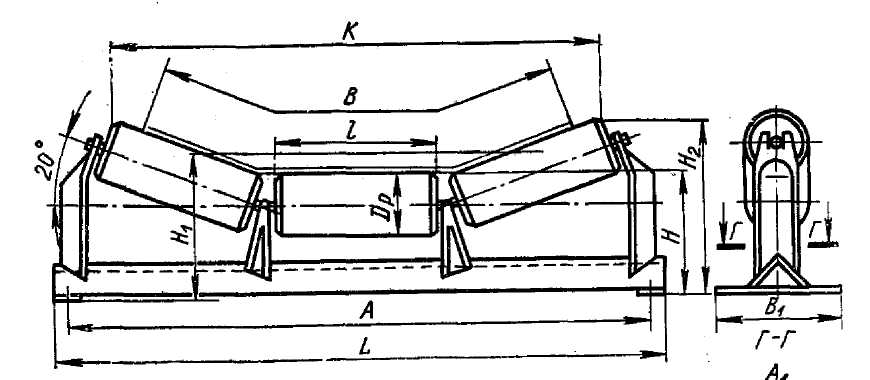

Рис. 4. Роликоопоры желобчатые нормальные с углом наклона роликов 20°
Таблица 4
Роликоопоры желобчатые нормальные с углом наклона роликов 20°
Обозна- чение |
Шири- на ленты В, мм |
Размеры мм |
||||||||
Dр |
А |
В1 |
L |
l |
H |
H1 |
H2 |
K |
||
Ж4020Н Ж5020Н Ж6520Н Ж8020Н Ж10020Н Ж12020 Ж14020Н |
400 500 650 800 1000 1200 1400 |
102 102 102 102 127 127 159 |
620 720 870 1100 1130 1550 1750 |
170 170 170 170 230 230 270 |
660 760 970 1150 1350 1600 1820 |
160 195 245 310 380 460 530 |
190 190 190 190 240 240 290 |
205 205 205 205 285 285 370 |
235 260 275 340 370 416 475 |
465 580 730 905 1115 1350 1530 |

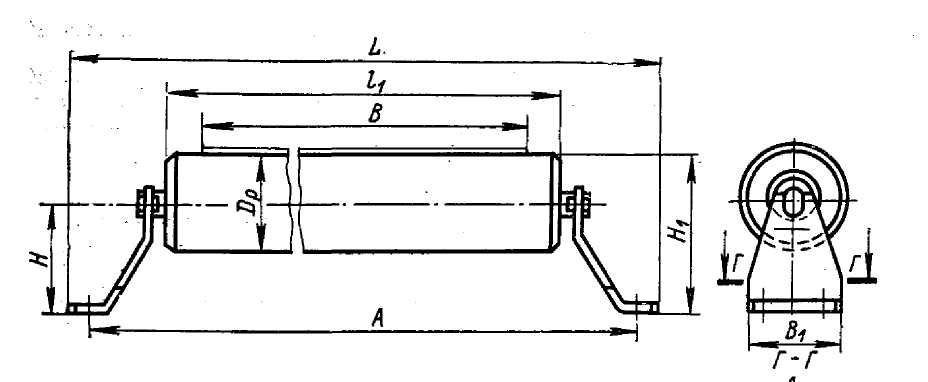

Рис. 5. Роликоопоры прямые верхние и нижние
Таблица 5
Роликоопоры прямые верхние и нижние
Тип ролико опоры |
Ширина ленты, В, мм |
Размеры, мм |
||||||
Dр |
А |
В1 |
L |
l1 |
Н |
Н1 |
||
П40-О П50-О П65-О П80-О П100-О П120-О П140-О |
400 500 650 800 1000 1200 1400 |
102 102 102 127 127 159 159 |
620 720 870 1100 1300 1550 1780 |
100 100 100 120 120 130 130 |
660 760 910 1150 1350 1600 1800 |
500 600 750 950 1154 1400 1600 |
104 104 104 121.5 121.5 140.5 140.5 |
155 155 155 185 185 220 220 |

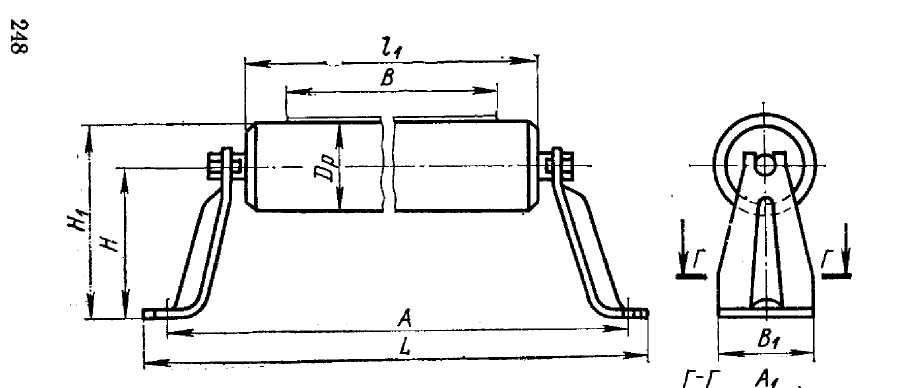

Рис. 6. Роликоопоры прямые верхние высокие
Таблица 6
Роликоопоры прямые верхние высокие
Обозначение роликоопоры |
Ширина ленты, В, мм |
Размеры, мм |
||||||
Dр |
А |
В1 |
L |
l1 |
H |
H1 |
||
П40-В П50-В П65-В П80-В П100-В П120-В |
400 500 650 800 1000 1200 |
102 102 102 127 127 127 |
620 720 870 1100 1300 1550 |
110 110 110 120 120 120 |
680 760 910 1150 1350 1600 |
500 600 750 950 1150 1400 |
154 154 154 221,5 221,5 221,5 |
205 205 205 285 285 285 |

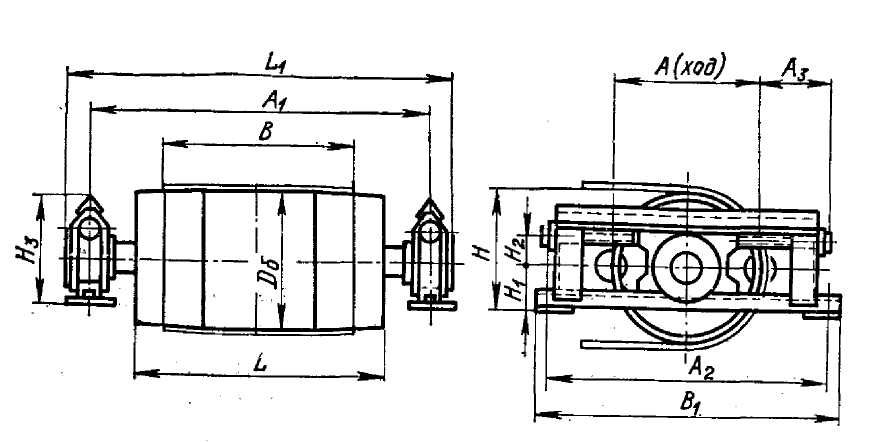

Рис. 7. Устройства натяжные винтовые
Таблица 7
Устройства натяжные винтовые
Обозначение натяжного устройства |
Усилие на натяж- ном бара-бане, Кн |
Ши- рина ленты В, мм |
Размеры, мм |
|||||||||||
Dб |
А |
А1 |
А2 |
А3 |
В1 |
L |
L1 |
H |
H1 |
H2 |
H3 |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
40-20-32 40-50-50 |
0.4 0.9 |
400 |
200 320 |
220 500 |
690 690 |
770 950 |
230 230 |
850 1030 |
500 500 |
794 904 |
180 246 |
80 86 |
35 40 |
170 175 |
5032-50-50 5040-60-80 |
1,1 1,47 |
500 |
320 400 |
500 800 |
800 800 |
1000 1310 |
275 280 |
1030 1080 |
600 600 |
930 930 |
246 312 |
85 112 |
40 50 |
182 237 |
6540-60-50 6550-80-50 |
1,9 2,15 |
650 |
400 500 |
800 800 |
970 970 |
1000 1310 |
275 280 |
1080 1390 |
750 750 |
1100 1100 |
312 362 |
112 112 |
50 55 |
237 237 |
8050-60-50 8063-80-80 |
2,6 3,15 |
800 |
500 630 |
500 800 |
1190 1190 |
1070 1410 |
300 305 |
1150 1490 |
950 950 |
1315 1340 |
400 485 |
150 170 |
95 95 |
315 354 |
10063-80-50 10080-100-80 |
3,9
5,3 |
1000 |
500
800 |
500
800 |
1430
1430 |
1100
1500 |
300
350 |
1180
1600 |
1150
1150 |
1580
1630 |
485
610 |
170
210 |
95
125 |
354
440 |
12080-100-50 |
6,25 |
1200 |
800 |
800 |
1680 |
1500 |
305 |
1490 |
1600 |
2030 |
610 |
210 |
125 |
440 |
14080-100-80 |
7,2 |
1400 |
800 |
800 |
1880 |
1500 |
350 |
1600 |
1600 |
2080 |
610 |
210 |
125 |
440 |
Таблица –Задание для контрольной работы
Послед няя цифра |
Предпоследняя цифра шифра |
|||||||||
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
0 |
1 |
11 |
21 |
11 |
1 |
11 |
1 |
11 |
1 |
11 |
1 |
2 |
12 |
2 |
12 |
2 |
12 |
2 |
12 |
2 |
12 |
2 |
3 |
13 |
3 |
13 |
3 |
13 |
3 |
13 |
3 |
13 |
3 |
4 |
14 |
4 |
14 |
4 |
14 |
4 |
14 |
4 |
14 |
4 |
5 |
15 |
5 |
15 |
5 |
15 |
5 |
15 |
5 |
15 |
5 |
6 |
16 |
6 |
16 |
6 |
16 |
6 |
1 |
6 |
16 |
6 |
7 |
17 |
7 |
17 |
7 |
17 |
7 |
17 |
7 |
17 |
7 |
8 |
18 |
8 |
1 |
8 |
18 |
8 |
18 |
8 |
18 |
8 |
9 |
19 |
9 |
19 |
9 |
19 |
9 |
19 |
9 |
19 |
9 |
10 |
20 |
10 |
20 |
10 |
20 |
10 |
20 |
10 |
21 |
Таблица 8
Исходные данные
Номер варианта |
Задание |
1 |
Рассчитать наклонно-горизонтальный ленточный конвейер производительностью 250 т/ч для транспортировки песка сухого. Длина наклонного участка конвейера L1 = 40м, горизонтального L2 = 20м, угол наклона конвейера 8°. Транспортер установлен в закрытом неотапливаемом помещении. Привод – в конце горизонтального участка. Разгрузка осуществляется плужковым сбрасывателем, установленным непосредственно перед приводным барабаном. |
2 |
Рассчитать наклонно-горизонтальный ленточный конвейер производительностью 180 т/ч для транспортировки несортированного щебня. Длина наклонного участка конвейера L1 = 20м, горизонтального L2 = 32м, высота подъема груза H = 6м. Транспортер установлен в закрытом неотапливаемом помещении. Привод – в конце горизонтального участка. Разгрузка осуществляется плужковым сбрасывателем, установленным непосредственно перед приводным барабаном. |
3 |
Рассчитать наклонный ленточный конвейер производительностью 180 т/ч для транспортировки камня сортированного. Длина конвейера L = 50м, угол наклона конвейера 16°. Транспортер установлен вне помещения. Привод – в конце участка. Разгрузка осуществляется через барабан. |
4 |
Рассчитать наклонно-горизонтальный ленточный конвейер производительностью 250 т/ч для транспортировки песка сухого. Длина наклонного участка конвейера L1 = 30м, горизонтального L2 = 30м, угол наклона конвейера 12°. Транспортер установлен в закрытом неотапливаемом помещении. Привод – в конце горизонтального участка. Разгрузка осуществляется плужковым сбрасывателем. |
|
Продолжение табл.8 |
5 |
Рассчитать наклонно-горизонтальный ленточный конвейер производительностью 60 м3/ч для транспортировки песка. Длина наклонного участка конвейера L1=20 м, горизон-тального L2 = 46 м, высота подъема груза H =3 м. Транспортер установлен в закрытом неотапливаемом помещении. Привод – в конце горизонтального участка. Разгрузка осуществляется через барабан. |
6 |
Рассчитать наклонный ленточный конвейер произво-дительностью 80 м3/ч для транспортировки песка. Длина конвейера L = 60м, угол наклона конвейера 13°. Транспортер установлен в закрытом неотапливаемом помещении. Привод – в конце горизонтального участка. Разгрузка осуществляется плужковым сбрасывателем, установленным непосредственно перед приводным барабаном. |
7 |
Рассчитать наклонный ленточный конвейер производитель-ностью 30 м3/ч для транспортировки песка. Длина конвейера L = 80м, угол наклона конвейера 17°. Транспортер установлен вне помещения. Привод – в конце участка. Разгрузка осуществляется через барабан. |
8 |
Рассчитать наклонно-горизонтальный ленточный конвейер производительностью 130 м3/ч для транспортировки песка влажного. Длина наклонного участка конвейера L1 = 36м, горизонтального L2 = 30м, угол наклона конвейера 14. Транс-портер установлен вне помещения. Привод – в конце горизонтального участка. Разгрузка осуществляется плужковым сбрасывателем, установленным непосредственно перед приводным барабаном. |
9 |
Рассчитать наклонный ленточный конвейер производительностью 80 м3/ч для транспортировки цемента. Длина конвейера L = 80м, угол наклона конвейера 15°. Транспортер установлен в закрытом неотапливаемом помещении. Разгрузка осуществляется тележкой. |
10 |
Рассчитать наклонно-горизонтальный ленточный конвейер производительностью 150 т/ч для транспортировки гравия. Длина наклонного участка конвейера L1 = 35м, горизонталь-ного L2 = 50м, высота подъема груза H = 8м. Транспортер установлен в закрытом неотапливаемом помещении. Привод – в конце горизонтального участка. Разгрузка осуществляется через барабан. |
|
Продолжение табл.8 |
11 |
Рассчитать наклонно-горизонтальный ленточный конвейер производительностью 130 м3/ч для транспортировки щебня. Длина наклонного участка конвейера L1 = 30м, горизонтального L2 = 30м, угол наклона конвейера 15°. Транспортер установлен вне помещения. Привод – в конце горизонтального участка. Разгрузка осуществляется через барабан. |
12 |
Рассчитать наклонный ленточный конвейер производительностью 60 м3/ч для транспортировки цемента. Длина конвейера L = 60м, угол наклона конвейера 8°. Транспортер установлен в закрытом неотапливаемом помещении. Привод – в конце горизонтального участка. Разгрузка осуществляется плужковым сбрасывателем, установленным непосредственно перед приводным барабаном. |
13 |
Рассчитать наклонно-горизонтальный ленточный конвейер производительностью 250 м3/ч для транспортировки песка влажного. Длина наклонного участка конвейера L1 = 40м, горизонтального L2 = 30м, угол наклона конвейера 8°. Транспортер установлен вне помещения. Привод – в конце горизонтального участка. Разгрузка осуществляется плужковым сбрасывателем, установленным непосредственно перед приводным барабаном. |
14 |
Рассчитать наклонный ленточный конвейер производительностью 100 т/ч для транспортировки щебня. Длина конвейера L1 = 60м, угол наклона конвейера 15°. Транспортер установлен вне помещения. Привод – в конце участка. Разгрузка осуществляется через барабан. |
15 |
Рассчитать наклонно-горизонтальный ленточный конвейер производительностью 120 м3/ч для транспортировки цемента. Длина конвейера L = 50м, угол наклона конвейера 15°. Транспортер установлен в закрытом неотапливаемом помещении. Привод – в конце горизонтального участка. Разгрузка осуществляется разгрузочной тележкой. |
|
Продолжение табл.8 |
16 |
Рассчитать наклонно-горизонтальный ленточный конвейер производительностью 150 м3/ч для транспортировки песка сухого. Длина наклонного участка конвейера L1 = 40м, горизонтального L2 = 40м, угол наклона конвейера 17°. Транспортер установлен в закрытом неотапливаемом помещении. Привод – в конце горизонтального участка. Разгрузка осуществляется через барабан. |
17 |
Рассчитать наклонно-горизонтальный ленточный конвейер производительностью 100 м3/ч для транспортировки несортированного щебня. Длина наклонного участка конвейера L1 = 40м, горизонтального L2 = 35м, высота подъема груза H = 6м. Транспортер установлен в закрытом неотапли-ваемом помещении. Привод – в конце горизонтального участка. Разгрузка осуществляется через барабан. |
18 |
Рассчитать наклонный ленточный конвейер производительностью 180 т/ч для транспортировки камня сортированного. Длина конвейера L1 = 80м, угол наклона конвейера 6°. Транспортер установлен вне помещения. Привод – в конце участка. Разгрузка осуществляется через барабан. |
19 |
Рассчитать наклонно-горизонтальный ленточный конвейер производительностью 90 м3/ч для транспортировки песка сухого. Длина наклонного участка конвейера L1 = 40м, горизонтального L2 = 40м, угол наклона конвейера 16°. Транспортер установлен в закрытом неотапливаемом помещении. Привод – в конце горизонтального участка. Разгрузка осуществляется плужковым сбрасывателем, установленным непосредственно перед приводным барабаном. |
20 |
Рассчитать наклонно-горизонтальный ленточный конвейер производительностью 400 т/ч для транспортировки несортированного щебня. Длина наклонного участка конвейера L1 = 24м, горизонтального L2 = 26м, высота подъема груза H = 4м. Транспортер установлен в закрытом неотап-ливаемом помещении. Привод – в конце горизонтального участка. Разгрузка осуществляется плужковым сбрасывателем, установленным непосредственно перед приводным барабаном. |
|
Продолжение табл.8 |
21 |
Рассчитать наклонно-горизонтальный ленточный конвейер производительностью 500 т/ч для транспортировки песка. Длина конвейера L = 60м, угол наклона конвейера 17°. Транспортер установлен в закрытом неотапливаемом помеще-нии. Привод – в конце горизонтального участка. Разгрузка осуществляется плужковым сбрасывателем, установленным непосредственно перед приводным барабаном. |
22 |
Рассчитать наклонный ленточный конвейер производительностью 100 т/ч для транспортировки песка. Длина конвейера L = 60м, угол наклона конвейера 17°. Транспортер установлен вне помещения. Привод – в конце участка. Разгрузка осуществляется плужковым сбрасывателем, установленным непосредственно перед приводным барабаном. |
23 |
Рассчитать наклонно-горизонтальный ленточный конвейер производительностью 250 т/ч для транспортировки песка влажного. Длина наклонного участка конвейера L1 = 36м, горизонтального L2 = 30м, высота подъема груза H = 5м. Транспортер установлен вне помещения. Привод – в конце горизонтального участка. Разгрузка осуществляется плужковым сбрасывателем. |
24
|
Рассчитать наклонный ленточный конвейер производительностью 400 т/ч для транспортировки цемента. Длина конвейера L1 = 80м, угол наклона конвейера 15°. Транспортер установлен в закрытом неотапливаемом помещении. Привод – в конце участка. Разгрузка осуществляется плужковым сбрасывателем, установленным непосредственно перед приводным барабаном. |
26 |
Рассчитать наклонно-горизонтальный ленточный конвейер производительностью 300 т/ч для транспортировки гравия. Длина наклонного участка конвейера L1 = 30м, горизонтального L2 = 30м, высота подъема груза H = 7м. Транспортер установлен вне помещения. Привод – в конце горизонтального участка. Разгрузка осуществляется через барабан. |
|
Окончание табл. 8 |
27 |
Рассчитать наклонно-горизонтальный ленточный конвейер производительностью 130 т/ч для транспортировки цемента. Длина конвейера L = 60м, угол наклона конвейера 8°. Транспортер установлен в закрытом неотапливаемом помещении. Привод – в конце горизонтального участка. Разгрузка осуществляется плужковым сбрасывателем, установленным непосредственно перед приводным барабаном. |
28 |
Рассчитать наклонно-горизонтальный ленточный конвейер производительностью 150 т/ч для транспортировки песка влажного. Длина наклонного участка конвейера L1 = 36м, горизонтального L2 = 30м, угол наклона конвейера 12°. Транспортер установлен вне помещения. Привод – в конце горизонтального участка. Разгрузка осуществляется через барабан. |
29 |
Рассчитать наклонный ленточный конвейер производительностью 400 т/ч для транспортировки щебня. Длина конвейера L1 = 60м, угол наклона конвейера 15°. Транспортер установлен вне помещения. Привод – в конце участка. Разгрузка осуществляется плужковым сбрасывателем, установленным непосредственно перед приводным барабаном. |
30 |
Рассчитать наклонно-горизонтальный ленточный конвейер производительностью 200 т/ч для транспортировки цемента. Длина конвейера L = 50м, угол наклона конвейера 15°. Транспортер установлен в закрытом неотапливаемом помещении. Привод – в конце горизонтального участка. Разгрузка осуществляется плужковым сбрасывателем, установленным непосредственно перед приводным барабаном. |
|
|
|
|
