Федеральное агентство по образованию

Санкт-Петербургский государственный архитектурно-строительный университет

Кафедра: Технология строительного производства

Дисциплина: Технология строительного производства

Расчетно-графическая работа

Выбор машин для производства строительных работ

Студент группы 9 С 2

А.С. Чаков

Руководитель:

В.В. Карпов

Санкт-Петербург

2014

Введение 3

1. Исходные данные 5

1.1 Сведения о лотке непроходного канала 5

1.2 Сведения о грунте 5

2. Выбор одноковшового экскаватора 8

2.1 Определение типа и параметров ходового и рабочего оборудования 8

2.2 Выбор экскаватора по техническим характеристикам 8

3. Определение условий работы экскаватора 9

3.1 Работа экскаватора навымет 9

Схема расположения траншеи и кавальера 9

3.2 Выбор автосамосвала 10

4. Расчет забоя экскаватора 11

4.1 Определение рабочих параметров 11

5. Выбор монтажного крана 13

Заключение 16

Литература 17

Введение

«Главней всего погода в доме» - не даром эта строчка очень известна среди русских. Но что же современному человеку обеспечивает тепло и уют в доме? Конечно же теплопровод, газопровод, водопровод, вентиляция и канализация. В отсутствии одного из этих благ человек начинает ощущать дискомфорт и чувствует себя не в своей тарелке. Обеспечение человека коммунальными услугами и лежит на плечах строителей.

Каждый год огромное количество труб рвутся при тестировании и эксплуатации. По причине высокого давления в трубопроводе даже маленькая дырочка может превратиться в большую беду. Прорывы в трубопроводе прежде всего связаны с коррозией и эрозией металла, из которого сделана труба. Конечно же строитель не может изменить физико-химической природы этих процессов, но в его силах сделать так, чтобы они меньше влияли на износ трубопровода.

Так же разрывы трубопроводов, как правило, связаны не только с изношенностью труб, но и с неправильным проектом прокладки трубопровода. И если с изношенностью строители ничего сделать не могут, кроме как заменить старую трубу на новую, то наиболее оптимальная прокладка трубопровода вполне им по силам. К тому же при правильной прокладке будет легче производить ремонт трубы. Истинный инженер-строитель просто обязан уметь это делать, ведь от него зависит комфорт и благоустроенность в сданном им проекте помещения

Данная расчетно-графическая работа предназначена показать правильный подход к проектированию трубопровода, процесс выбора машины и других технических ресурсов для обеспечения оптимальной работы строителей.

1. Исходные данные

1.1 Сведения о лотке непроходного канала

1

2

3

4

5

6

7

8

1 — номер варианта

2 — вид грунта

3 — влажность грунта

4 — глубина выемки, м

5 — наружный диаметр, м

6 — способ укладки трубопровода

7 — длина непроходного лотка, м

8 — высота лотка, м

1.2 Сведения о грунте

Группа трудности разработки одноковшовым эскалатором	I
Средняя плотность грунта, γ, т/м3	1,6
Показатель разрыхления: - первоначальное, кп, % - остаточное, ко, %	Конкретные значения 15 5
Наибольшая крутизна откосов: - в естественном залегании, 1 : m - насыпного, 1 : m1	1:1 1:1
Влажность	Сухой

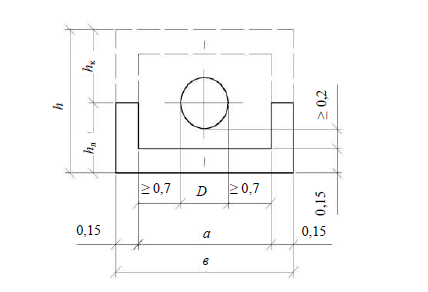

Схема лотка непроходного канала

Длина лотка l = 5 (м)

Высота лотка h_л = 0,6 (м)

Ширина внутреннего прохода

a = D + 1,4 = 0,4 + 1,4 = 1,8 (м)

Полная ширина лотка

b = a + 0,3 = 1,8 + 0,3 = 2,1 (м)

Площадь поперечного сечения лотка с крышкой

F_л+к=(h_л+h_к) ·b = (0,6+0,55) ·2,1 = 2,415 (м²)

Объём лотка

V_л =(2h_л+a) · 0,15 · l_л=(2 · 0,6 +1,8) · 0,15 · 5= 2,25 (м³)

Масса лотка

М = V_л · ρ= 2,25·2,1 = 4,725 (т)
