1.5 Контрольные вопросы

1.5.1 Что означает аббревиатура CSMA/CD?

1.5.2 Требования, предъявляемые к современным локальным вычислительным сетям?

1.5.3 Цель создания комитета IEEE 802?

1.5.4 Оборудование локальных вычислительных сетей. Назначение сетевых адаптеров, коммутаторов, концентраторов?

1.5.5 Почему имеется так много стандартов локальных сетей?

1.5.6 Основные характеристики технологии Ethernet, Token Ring и FDDI?

1.5.7 Спецификации физической среды Ethernet, Token Ring и FDDI?

2 Лабораторная работа. Получение навыков построения модели «Клиент - Сервер»

2.1 Цель работы

Целью данной лабораторной работы является получение навыков по построению модели сети «Клиент - Сервер».

2.2 Предварительная подготовка

Для этого необходимо общее понимание централизованного обслуживания и аутентификации клиентов, которое осуществляется сервером локальных сетей в модели сети «Клиент - Сервер».

2.3 Рабочее задание

2.3.1 Построить сеть Inter-Lan Server Access. Собрать схему по стандарту сети 10 Base-2 из следующих устройств: среда передачи - коаксиальный кабель Thick Ethernet Segment 10 Мбит/с; LAN, Workgroup, Power System 100, Aspire 2120, Worksystion with PCMCIA; Ethernet Access Point-3000E; Сервер - PowerEdge SP/Pentium.

Осуществить с рабочей станции запрос серверу через сеть. После принятия запроса сервер отсылает ответ.

2.3.2 Построить сеть Local Server Access. Сконфигурировать 3 рабочих станций. Установить сервер для аутентификации рабочих станций.

2.3.3 Построить модель сети Remote Server Access (удалённый сервер доступа). Собрать локальную сеть, состоящую из 5 рабочих станций. ЛВС подключить к модему. Модем снабдить сетевым адаптером ISDN. Далее подключить их к серверу доступа через ISDN, PSTN сети.

2.3.4 Установка трафика передачи данных и статистики между сетями.

2.3.5 Составить отчет о проведенной работе.

2.4 Методические указания по выполнению работы

Архитектура клиент-сервер – сетевое окружение, в котором управление данными осуществляется на серверном узле, а другим узлам предоставляется доступ к данным. В сети клиент – сервер компьютеры делятся на две категории – серверы и клиенты. Сервер – это, как правило, специализированный мощный компьютер, оснащенный всем необходимым для предоставления сетевым компьютерам совместного доступа к своим ресурсам.

Наиболее распротраненным типом сервера в архитектуре клиент-сервер является сервер базы данных, управляющий реляционной базой данных.

В последние годы все большее распространение получает трехзвенная архитектура клиент-сервер, в которой прикладное программное обеспечение распределено между машинами трех типов: пользовательской машиной,

промежуточным сервером и сервером базы данных. Машина пользователя, представляет собой клиента, и в трехзвенной модели это, как правило, «тонкий» клиент. Промежуточные машины являются шлюзами между «тонкими» клиентами и разнообразными серверами баз данных.

2.4.1 Построить Inter-Lan Server Access. Собрать ЛВС из 9 рабочих станций. Локальную сеть присоединить к сети передачи данных сервера, точку доступа нужными портами и подключите их к общим устройствам.

Запустите программу NetCracker Professional, в палитре устройств выберите ветвь LAN Workstation разверните ее, найти ветвь Workstation и выбрать Austin Computer Systems, дальше рабочую станцию Power System 100 и ещё одну рабочую станцию Aspire 2120 из Acer America (см. рисунок 2.1).

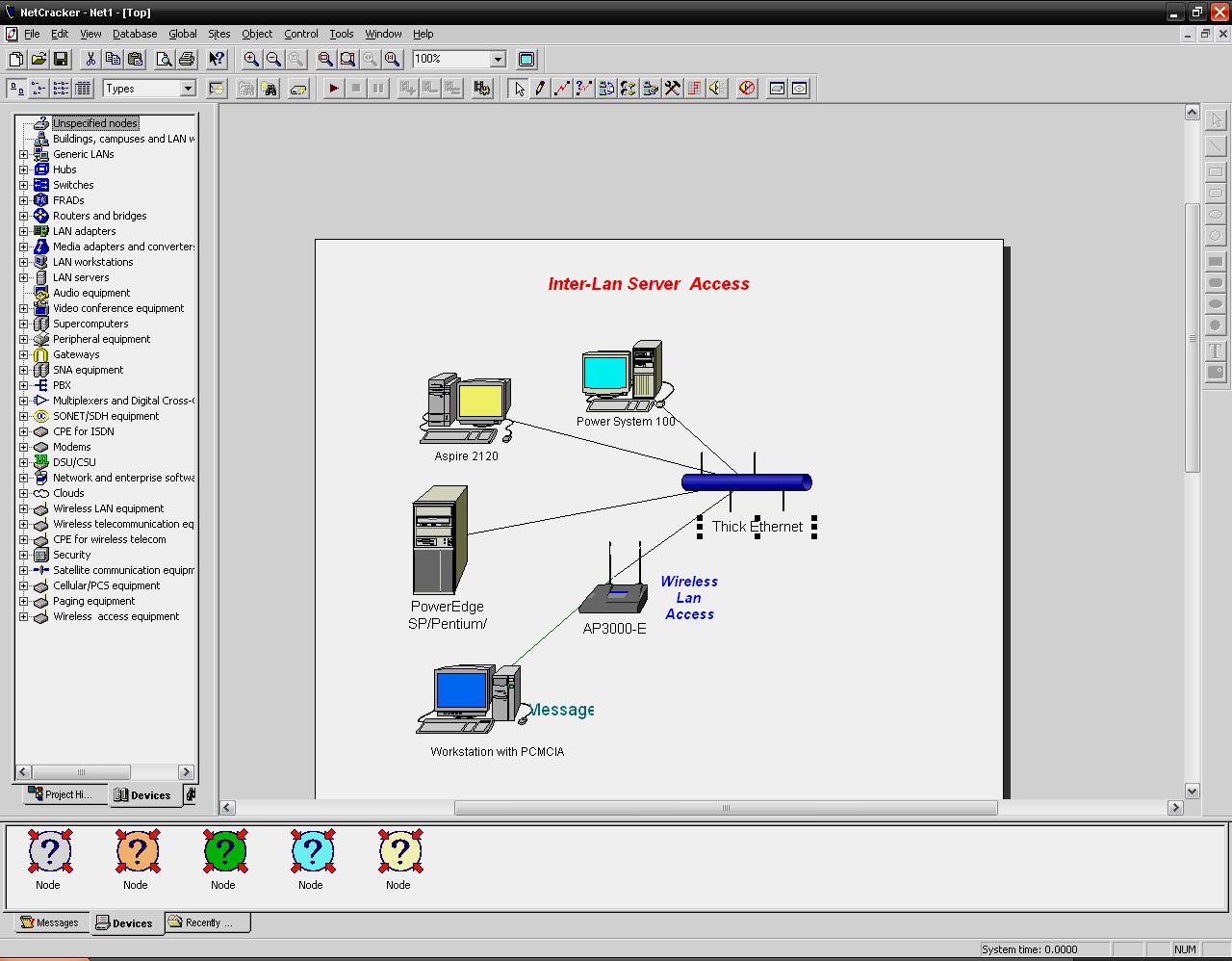

Рисунок 2.1 – Конфигурирование сети

Найдите ветвь LAN adapters, разверните ее и в нужных ветвях (Ethernet, Token Ring, FDDI) выберите фирму изготовитель 3Com Corp. Щелкните мышкой на сетевом адаптере, в вспомогательном окне и, не отпуская ее, перетащите на устройство.

Найдите ветвь LAN servers, разверните её и выберите ветвь Dell Computer. В вспомогательном окне найдите PowerEdge SP/Pentium/. Переместите объект PowerEdge SP/Pentium/ на рабочую область.

В палитре компонентов найдите ветвь LAN adapters, разверните её, выберите ветвь Ethernet и фирму изготовителя Black Box Corp. В вспомогательном окне найдите объект LE1400C PCI Ethernet Adapter 32-bit Combo, щелкните по нему и, удерживая мышь, перетащите его на объект

PowerEdge SP/Pentium/. Ещё выберите в палитре компонентов ветвь Network operating systems, разверните её и найдите ветвь Server software.

В вспомогательном окне выберите Small office database server и переместите его на наш PowerEdge SP/Pentium/.

Выберите ёще один PC, который будет подключен через беспроводную точку доступа (Wireless Ethernet Access Point) и выберите ветвь Wireless LAN equipment разверните её далее Aironet Wireless Communications и выберите сетевой адаптер PC3000.

Беспроводная точка доступа(Wireless Ethernet Access Point) AP3000-E выбирается из ветви Wireless LAN equipment, Access points and bridges и Aironet Wireless Communications.

Теперь всё соединяем как показано на рисунке 2.1 через общее устройство Thick Ethernet Segment, которое выбирается в палитре устройств из Generic LANs.

2.4.2 Построить модель сети Local Server Access. Применить рабочие станции в количестве 3 типов G6-200 Professional PC. Установить сервер типа ProLiant 4500R Model NT/Array и концентратор типа MicroMMAC-32E для подключения рабочих станций.

Выберите ветвь LAN Workstation, разверните ее. Потом найдите ветвь PCs, далее Gateway 2000. Открывая ветвь Gateway 2000 выберите рабочую станцию G6-200 Professional PC.

Перенесите рабочую станцию на рабочую область и продублируйте её два раза. Выберите в палитре устройств ветвь LAN adapters, раскройте ее и, развернув ветвь Ethernet, найдите Compaq Computer, и выберите сетевой адаптер 10T PCI UTP. Щелкните мышкой на сетевом адаптере, вспомогательном окне и, не отпуская ее, перетащите на устройство.

Найдите ветвь LAN servers и выберите ветвь Compaq Computer. Развернув ветвь Compaq Computer в вспомогательном окне, найдите ProLiant 4500R Model NT/Array и переместите её на рабочую область.

Разверните LAN adapters выберите ветвь Ethernet и фирму изготовителя Cisco Systems. В вспомогательном окне найдите объект FastNIC 100 EISA G110, щелкните по нему и, удерживая мышь, перетащите его на ProLiant 4500R Model NT/Array. Ещё выберите в палитре компонентов ветвь Network operating systems, разверните её и найдите ветвь Server software.

В вспомогательном окне выберите E-mail server и переместите его на ProLiant 4500R Model NT/Array. В палитре устройств выберите и разверните ветвь Hubs. Выберите ветвь Shared media, разверните ее, в этой ветви фирму изготовителя Cabletron и выберите концентратор типа MicroMMAC-32E.

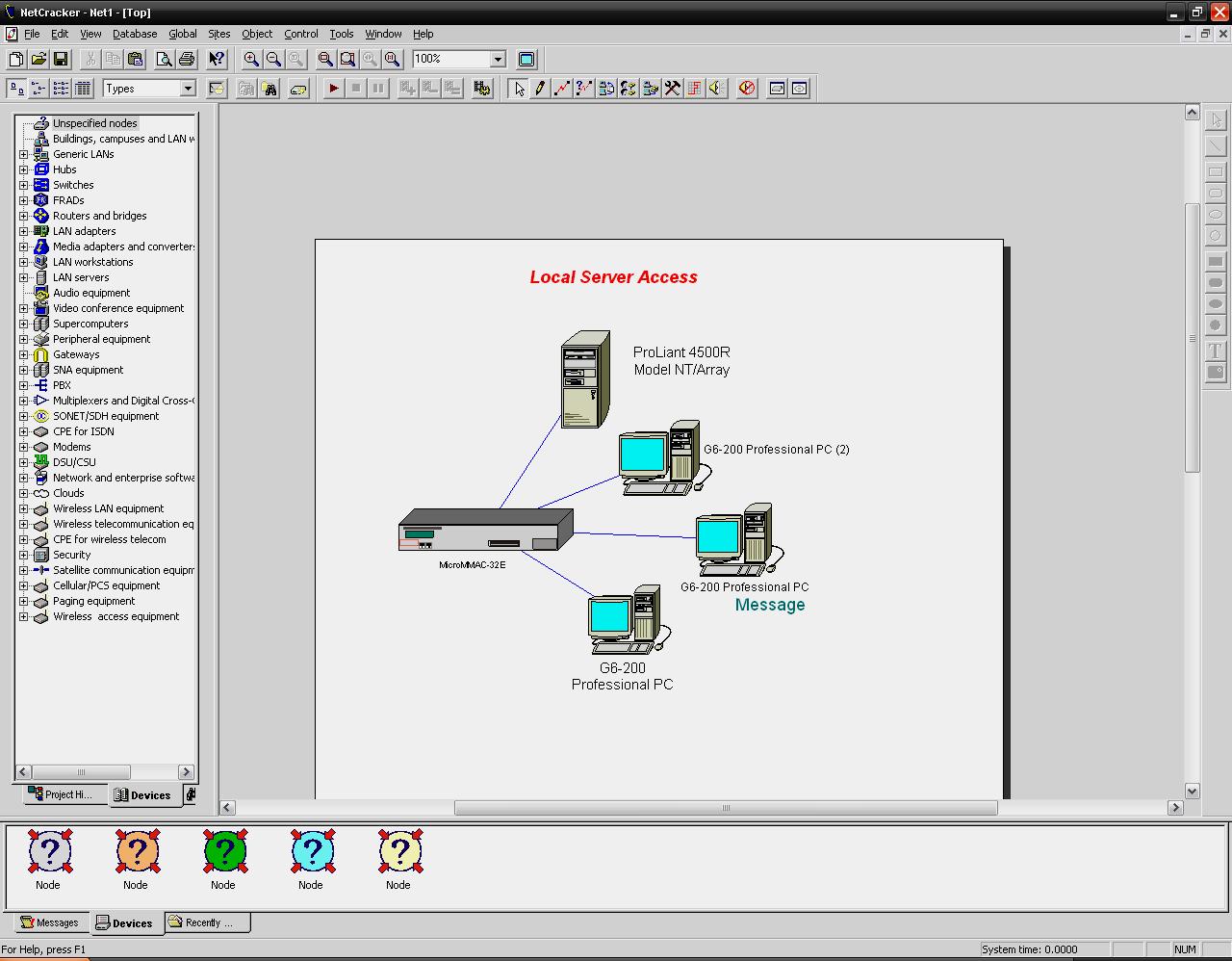

Cоедините рабочие станции и сервер с концентратором, как показано на рисунке 2.2. Для конфигураций коммутатора, выберите и разверните в палитре компонентов ветвь Switches, потом ветвь Workgroup, потом ветвь Allied Telesyn и в ней ветвь 24-Port 10BASE-T Ethernet Switch.

Рисунок 2.2 – Схема соединения

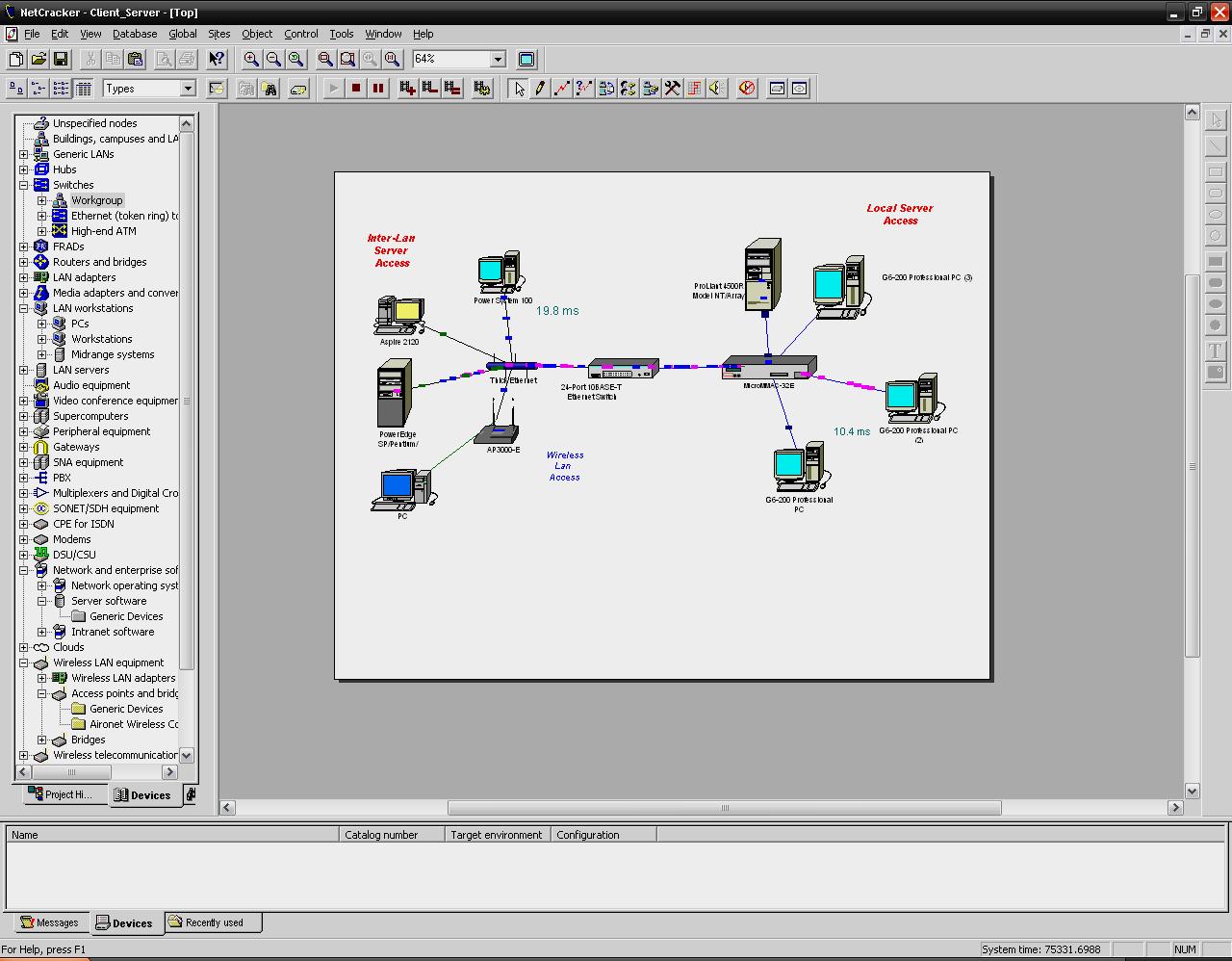

В вспомогательном окне щелкните на объекте 24-Port 10BASE-T Ethernet Switch и перенесите его на рабочую область. Соедините общее устройстве и концентратор через коммутатор (см. рисунок 2.3).

Рисунок 2.3 – Схема соединения

2.4.3 Построить модель сети Remote Server Access (удалённый сервер доступа). Построить сеть ЛВС с применением узлов Destination D6-200 и Aspire Model 2139. Сеть подключить к модему с ISDN адаптером, далее подключить их к серверу доступа через ISDN, PSTN. Выберите ветвь LAN Workstation, разверните ее. Потом найдите ветвь PCs, далее Gateway 2000 и Acer America. Открывая ветвь Gateway 2000 и Acer America, выберите рабочую станцию Destination D6-200 и Aspire Model 2139.

Разверните ветвь CPE for ISDN, Connectware. Найдите ветвь PhoneWorks ISDN External и перенесите его на рабочую область. Потом соединяем его с рабочей станцией Destination D6-200. В палитре компонентов выберите ветвь Modems, оттуда Modems (dial-up, short and extended range). Разверните её и найдите ветвь Motorola. В вспомогательном окне выберите Lifestyle 28.8, переместите его на рабочую область и соедините с Destination D6-200.

Найдите в палитре компонентов ветвь DSU/CSU в ней ветвь Digital Link. Разверните её и выберите DL220E. Затем выбрать ещё один модем Lifestyle 28.87. Теперь ISDN adapter(PhoneWorks ISDN External) и DL220E, два модема Lifestyle 28.87 соответственно соединяются через ISDN и PSTN сети. Сети ISDN и PSTN выбираются в политре компонентов из ветви Clouds.

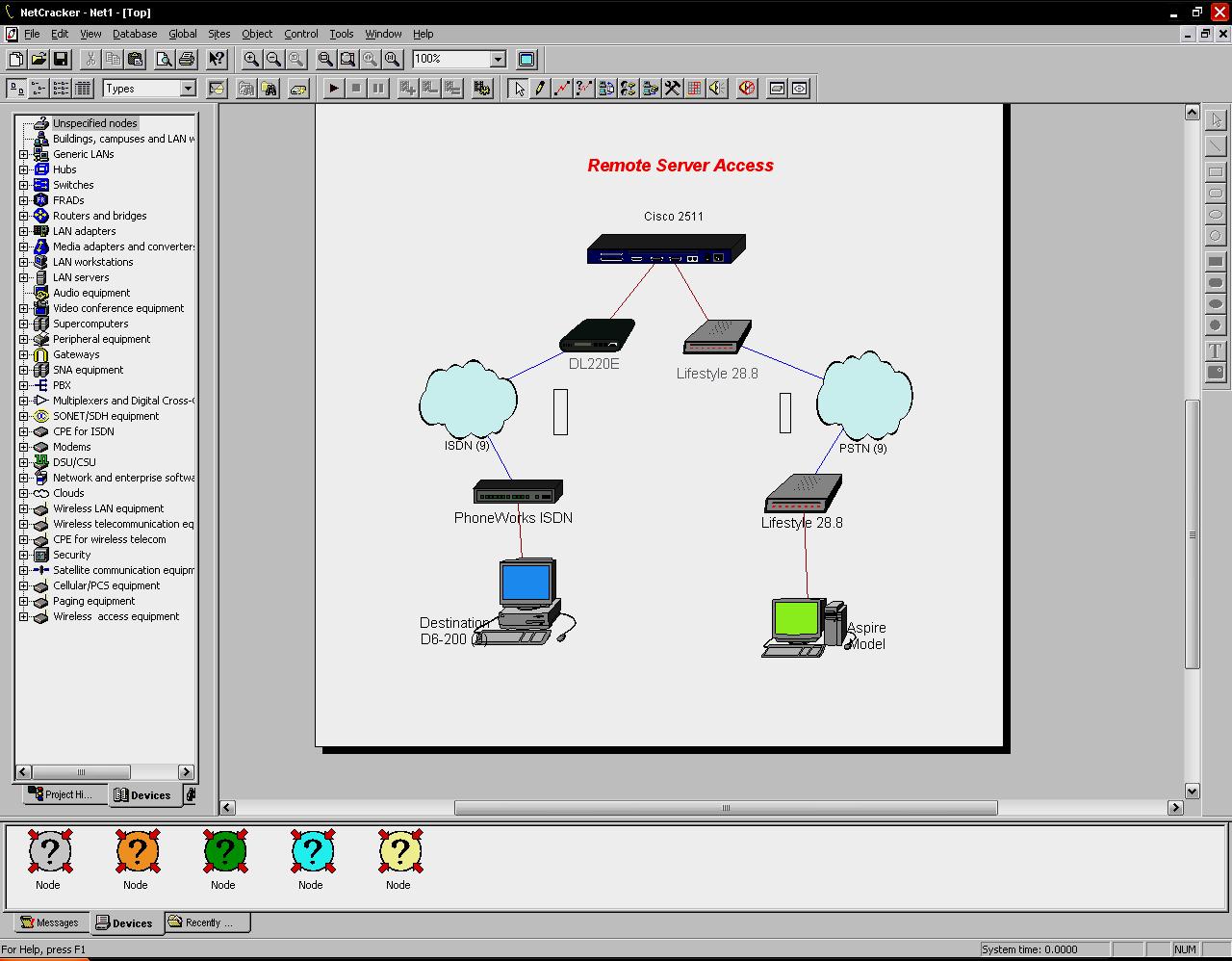

В палитре компонентов выбираем ветвь Routers and Bridges, потом Access server. Разверните её и выберите ветвь Cisco Systems оттуда Cisco 2511. DL220E и модем Lifestyle 28.87 соединяются к серверу доступа Cisco 2511(см. рисунок 2.4).

Рисунок 2.4 – Схема соединения

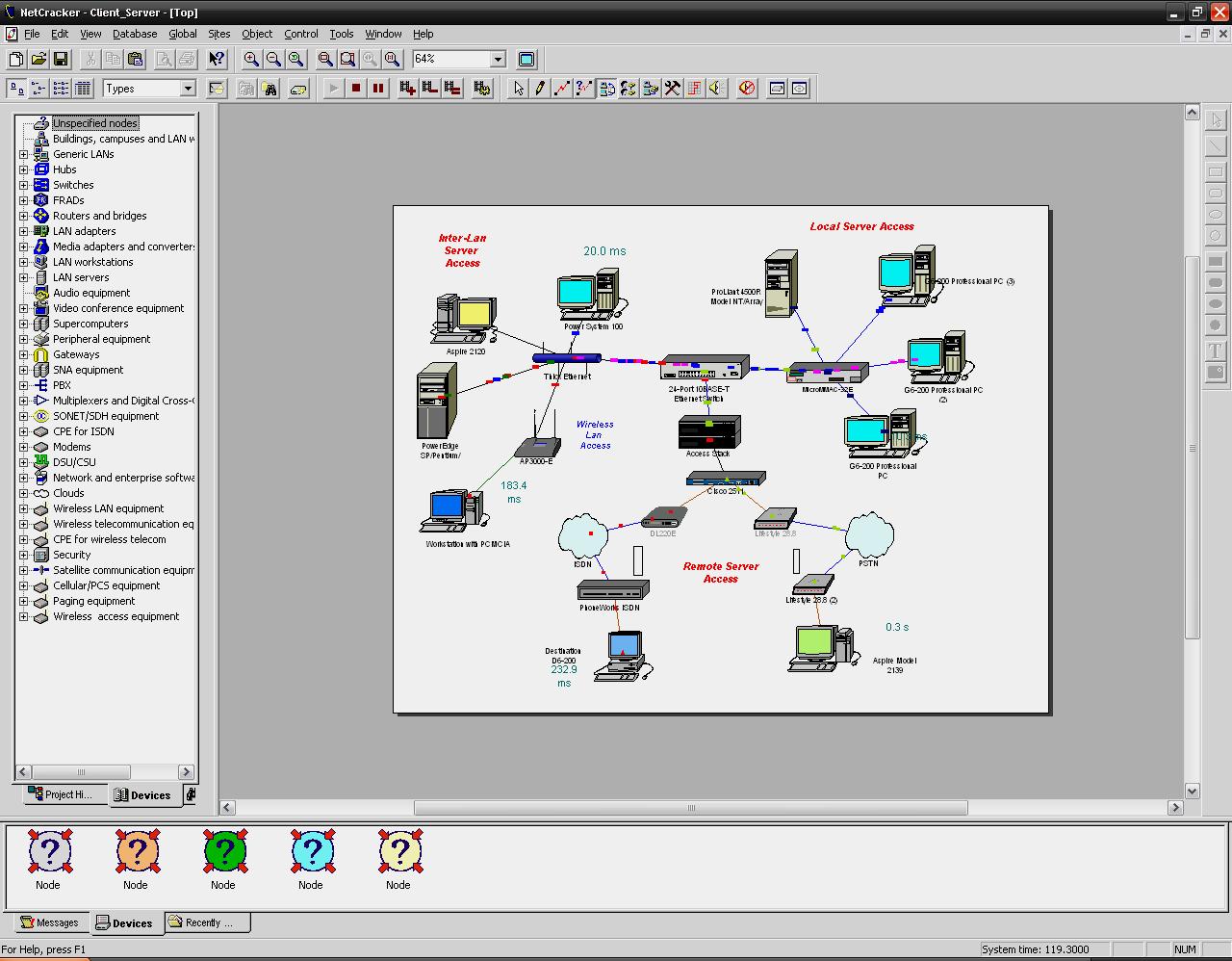

Выберите ветвь Routers and Bridges, потом, развернув ветвь Low end, найдите Bay Networks оттуда выбираем маршутизатор Access Stack Node и переносим его на рабочую область. Теперь соедините 24-Port 10BASE-T Ethernet Switch и сервера доступа Cisco 2511 через этот маршутизатор. Потом установите трафик передачи между сетями (см. рисунок 2.5).

Рисунок 2.5 – Схема соединения

Исходные данные приведены в таблице 2.1.

Т а б л и ц а 2.1 – Исходные данные

Варианты	1	2	3	4	5	6
Модель клиент-сервер	Файловый сервер	Web сервер	DNS сервер	DHCP сервер	Сервер печати	Сервер приложений

2.5 Контрольные вопросы

2.5.1 Причины роста интереса к архитектуре клиент-сервер.

2.5.2 Эволюция архитектуры клиент-сервер. Приложения клиент-сервер.

2.5.3 Классы приложений клиент-сервер. Трехзвенная архитектура клиент-сервер.

2.5.4 Архитектура промежуточного программного обеспечения.

2.5.5 Какие серверы вы знаете?

3 Лабораторная работа. Решение задач «Последней мили»

3.1 Цель работы

Целью данной лабораторной работы является получение навыков построения решений абонентского доступа.

3.2 Предварительная подготовка

Для этого необходимо общее понимание вида направляющей системы, технологий магистрали и абонентского доступа.

3.3 Рабочее задание

3.3.1 Построение WLAN (Беспроводная локальная-вычислительная сеть).

3.3.2 Построение LAN Server и рабочей группы.

3.3.3 Построение связи к почтовому LAN серверу через спутник.

3.3.4 Установка трафика передачи данных и статистики между сетями.

3.3.5 Составить отчет о проведенной работе.

3.4 Методические указания по выполнению работы

Под сетями доступа понимаются территориальные сети, необходимые для связи небольщих локальных сетей и отдельных удаленных компьютеров с центральной локальной сетью предприятия. Если органиции магистральных связей при создании корпоративной сети всегда уделялось большое внимание, то органиция удаленного доступа сотрудников предприятия перешла в разряд стратегически важных вопросов только в последнее время. Быстрый доступ к корпоративной информации из любой географической точки определяет для многих видов деятельности предприятия качество принятия решений нго сотрудниками. Важность этого фактора растет с увеличением числа сотрудников, работающих на дому (telecommuters - телекомпьютеров), часто находящихся в командировках, и с ростом количества небольших филиалов предприятий, находящихся в различных городах и, может быть, в разных странах.

В качестве отдельных удаленных узлов могут также выступать банкоматы или кассовые аппараты, требующие доступа к центральной базе данных для получения информации о легальных клиентах банка, пластиковые карточки которых необходимо авторизовать на месте. Банкоматы или кассовые аппараты обычно рассчитаны на взаимодействие с центральным компьютером по сети Х.25, которая в свое время специально разрабатывалась как сеть для удаленного доступа неинтеллектуального терминального оборудования к центральному компьютеру.

К сетям доступа предъявляются требования, существенно отличающиеся от требований к магистральным сетям. Так как точек удаленного доступа у предприятия может быть очень много, одним из основных требований является наличие разветвленной инфраструктуры доступа, которая может использоваться сотрудниками предприятия как при работе дома, так и в командировках. Кроме того, стоимость удаленного доступа должна быть умеренной, чтобы экономически оправдать затраты на подключение десятков или сотен удаленных абонентов. При этом требования к пропускной способности у отдельного компьютера или локальной сети, состоящей из двух-трех клиентов, обычно укладывается в диапазон нескольких десятков килобит в секунду (если такая скорость и не вполне удовлетворяет удаленного клиента, то обычно удобствами его работы жертвуют ради экономии средств предприятия).

3.4.1 Построение WLAN (Беспроводная локальная-вычислительная сеть).

Найдите ветвь Wireless access equipment, разверните её и выберите ветвь Subscribers Equipment (абонентское оборудование), потом Hughes Networks и выберите AIReach Broadband Customer Remote Station, перенесите рабочую станцию с вспомогательного окна на рабочую область и продублируйте её два раза.

Ёще раз развернув ветвь Wireless access equipment, выберите ветвь Base Stations, потом Hughes Networks и выберите AIReach Broadband Hub Equipment.

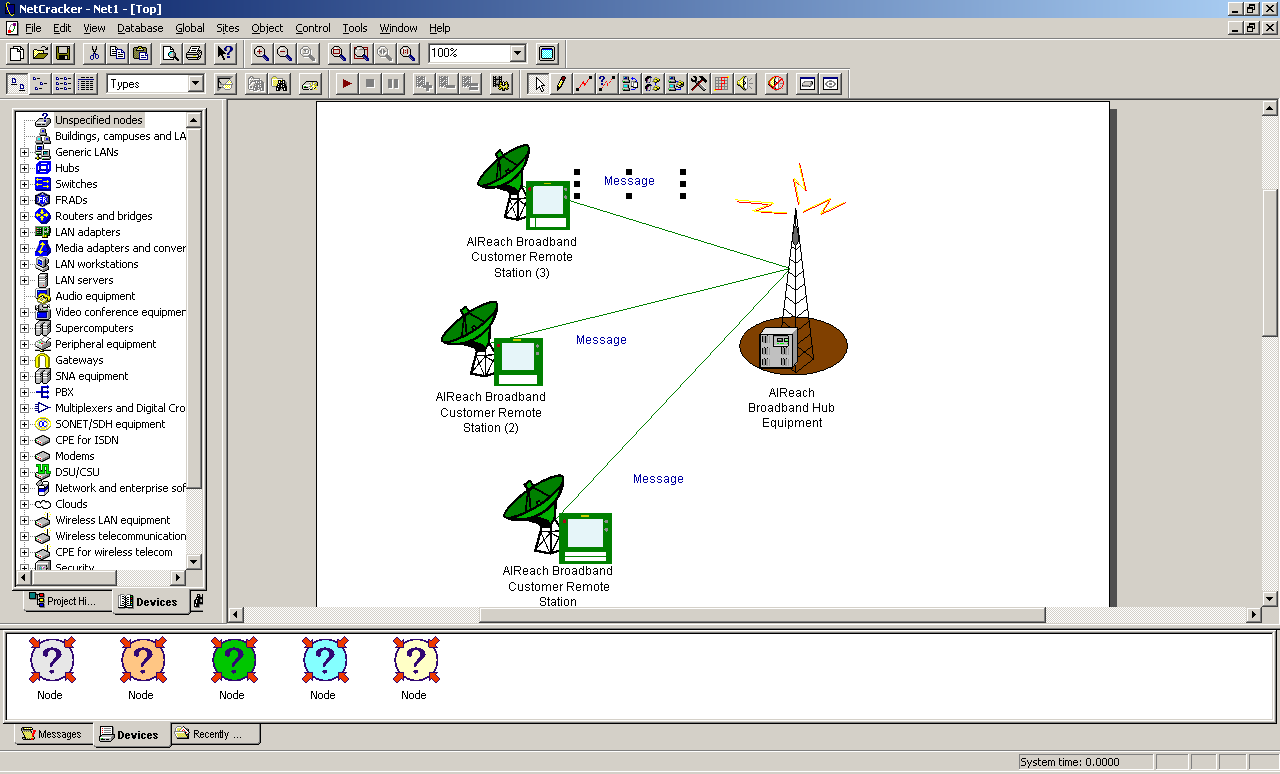

Соедините абонентское оборудование с базовой станцией как показано на рисунке 3.1.

Рисунок 3.1 – Схема соединения

3.4.2 Построение LAN Server и рабочей группы.

В палитре компонентов найдите ветвь Buildings,campuses and LAN workgroups и выберите нужную рабочую группу.

Ещё выберите в палитре компонентов ветвь LAN servers, разверните её и найдите ветвь Silicon Graphics и выберите сервера Impact R10000.

В палитре компонентов ветвь Network operating systems, разверните её и найдите ветвь Server software.

В вспомогательном окне выберите FTP и HTTP server и переместите его на наш Impact R10000 в рабочей области.

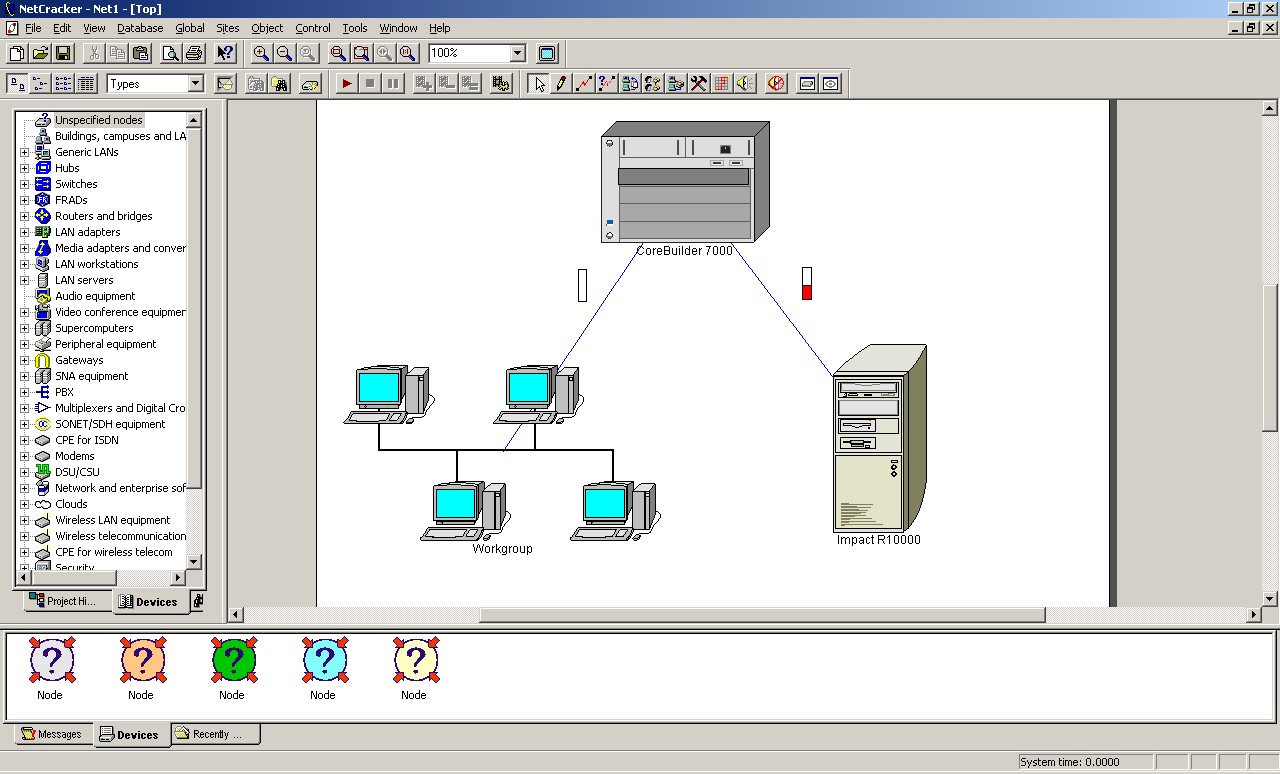

Соедините их через коммутатор в соответствии с рисунком 3.2.

Для конфигураций коммутатора, выберите и разверните в палитре компонентов ветвь Switches, потом ветвь Ethernet to ATM switch, затем ветвь 3Com Corp и в ней ветвь CoreBuilder 7000. В вспомогательном окне щелкните на объекте CoreBuilder 7000 и перенесите его на рабочую область.

Рисунок 3.2 – Схема соединения

3.4.3 Построение связь к почтовому LAN серверу через спутник.

Выберите в палитре компонентов ветвь LAN servers, разверните её и найдите ветвь Compaq Computer и выберите сервера ProLiant 1200 (233MHz).

Найдите в палитре компонентов ветвь Network operating systems, разверните её и найдите ветвь Server software.

В вспомогательном окне выберите E-mail server и переместите его на наш ProLiant 1200 (233MHz) в рабочей области.

Выберите и разверните в палитре компонентов ветвь Switches, потом ветвь Ethernet to ATM switch, затем ветвь Digital Equipment и в ней ветвь DECswitch 400 LAN Switch. В вспомогательном окне щелкните на объекте DECswitch 400 LAN Switch и перенесите его на рабочую область.

Теперь найдите ветвь Satellite communication equipment разверните её и выберите ветвь Earth equipment, и выберите VSATs, потом ветвь Motorola в вспомогательном окне AN/GSC 40. Перенесите её из вспомогательного окна на рабочую область и продублируйте её один раз.

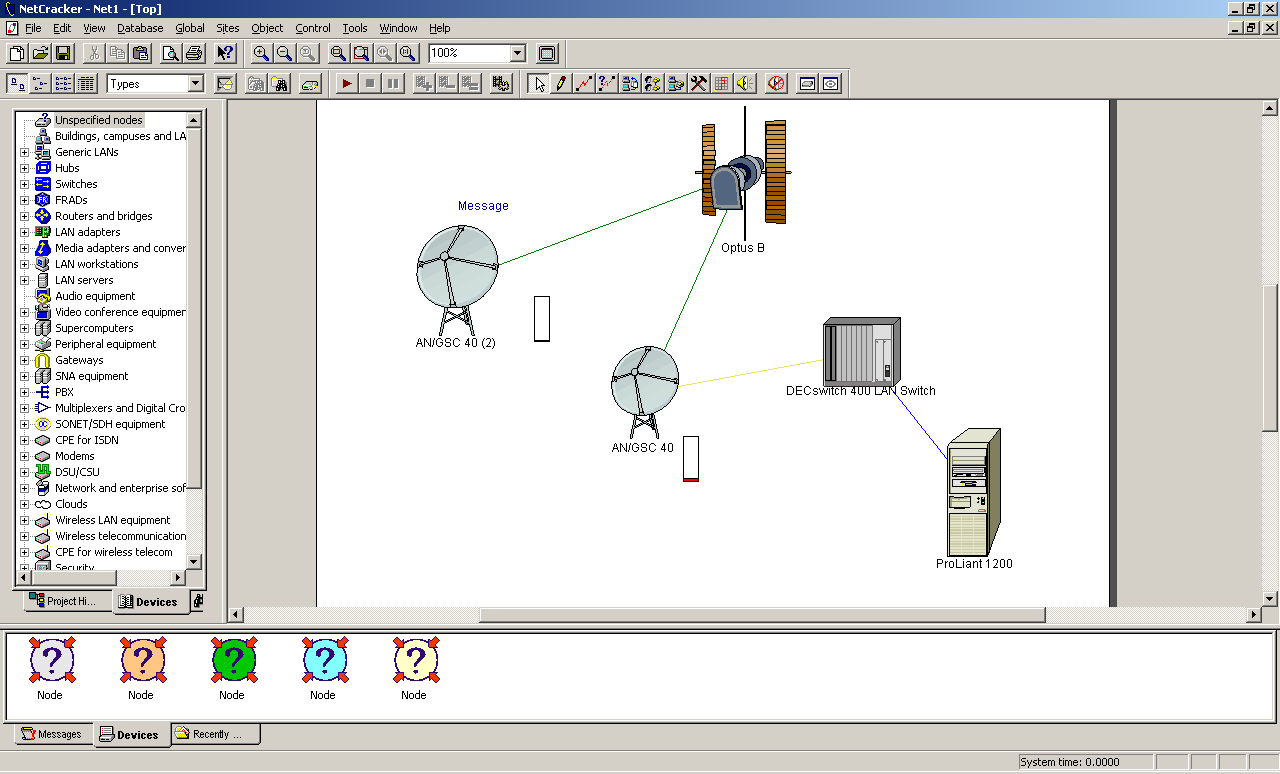

Один из них соединяется с почтовым сервером через коммутатор DECswitch 400 LAN Switch, а другой через спутник. Для этого надо найти ветвь Satellite communication equipment и выбрать ветвь Satellite, потом ветвь Hughes Networks и, развернув её, выбрать спутник Optus B (см. рисунок 3.3).

Рисунок 3.3 – Схема соединения

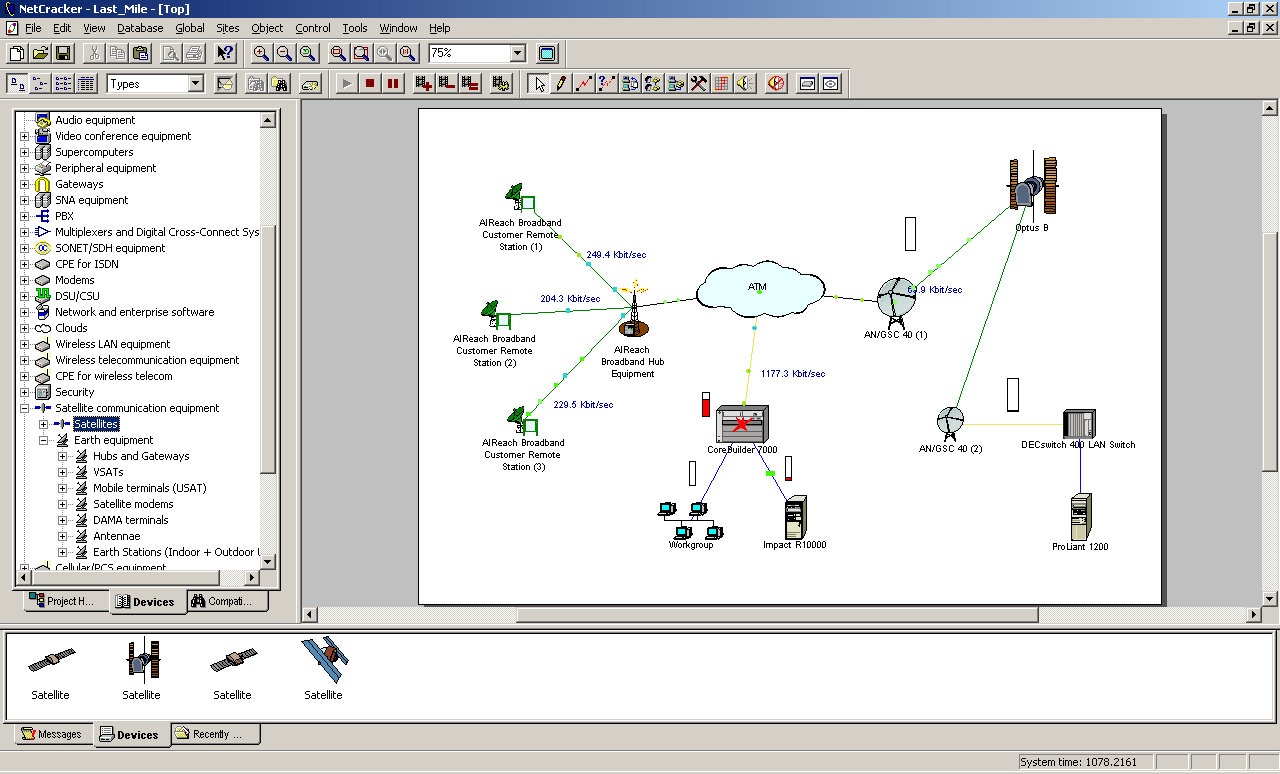

Соедините один из земных станций AN/GSC 40 с базовой станцией AIReach Broadband Hub Equipment и с коммутатором CoreBuilder7000 через сеть ATM как показоно на рисунке 3.4.

Рисунок 3.4 – Схема соединения

Исходные данные приведены в таблице 3.1.

Т а б л и ц а 3.1 - Исходные данные

Вари- анты	1	2	3	4	5	6
САД	Коммути-руемые линии телефонной связи, точка доступа	DSL-подклю-чение, радиосети (спутник)	DSL-подклю-чение, DSL-подключение	Точка доступа, точка доступа	DSL-подклю-чение, радиосети (спутник)	Точка доступа, радиосети (спутник)
