5.Индивидуальное задание. Технологическая карта на устройство монолитных стен в несъемной опалубки

Технологическая карта предназначена с целью ознакомления рабочих и инженерно-технических работников с правилами производства монтажных работ, своевременного и качественного выполнения работ на строительной площадке.

Наружные и внутренние стены, перекрытия здания выполняются из монолитного железобетона по технологии несъемной опалубки PLASTBAU, лестничные марши - сборные железобетонные. Высота этажа 2.5 м от пола до потолка, технического подполья- 1.80м.

Технологическая карта предусматривает подачу бетонной смеси к месту ее укладки автобетононасосом по распределительной стреле. Подача бетонной смеси в автобетононасос осуществляется из автобетоносмесителя по лоткам.

Технологическая карта разработана на основании проекта М05.105.10 «5-ти этажного 3-х секционного 55-квартирного жилого дома.

В технологической карте приведены: область применения, технология и организация работ, требования к качеству и приемке работ, потребность в материально-технических ресурсах.

Технология и организация работ

До начала работ по устройству монолитных стен по технологии несъемной опалубки PLASTBAU должны быть выполнены подготовительные работы:

- выполнены все необходимые работы по устройству бетонирования монолитных железобетонных фундаментных балок, ростверков и железобетонных плит пола тех. подполья;

- произведена разметка положения стен в соответствии с проектом;

- подготовлена монтажная оснастка и инструмент;

- основание очищено от грязи и мусора;

- подготовлена площадка с твердым покрытием и металлические столы для сборки опалубки;

- доставлен в зону монтажа комплект опалубки, арматуры, стеновые элементы, опорные раскосы;

- установлены поддерживающие леса с подмостями и ограждениями.

Работы следует выполнять, руководствуясь требованиями следующих нормативных документов:

- #M12291 5200023СНиП #S12-01-2004. Организация строительства;

- СНиП 3.03.01-87. Несущие и ограждающие конструкции;

- СНиП 12-03-2001. Безопасность труда в строительстве. Часть 1. Общие требования;

- СНиП 12-04-2002. Безопасность труда в строительстве. Часть 2. Строительное производство;

- ТИ РО 057-2003 (СП 12-135-2003), ПОТ РО 200-01-96, ПОТ РМ-007-98 «Правила по охране труда при погрузочно-разгрузочных работах и размещении грузов».

- - СНиП 3.01.03-84. Геодезические работы в строительстве;

- СНиП 3.02.01-87 Земляные сооружения, основания и фундаменты;

- СНиП III-10-75 Благоустройство территорий.

- ПБ 10-382-00. Правила устройства и безопасной эксплуатации грузоподъемных кранов;

- РД 102-011-89. Охрана труда. Организационно-методические документы;

- Инструкции по охране труда предприятия;

- Технические регламенты, паспорта на используемые машины, механизмы, инструмент, материалы.

Технология монтажа стеновой опалубки.

Установку элементов стеновой опалубки обычно начинают с одного угла здания.

Чтобы создать плотное угловое соединение из стеновых элементов, при необходимости требуется отрезать внутреннюю пенополистирольную панель стеновых элементов (рис1.2). Это можно выполнить любым режущим инструментом, используемым для резки пенополистирола, например ручной пилой. Необходимо также убрать лишние арматурные каркасы. Внутренние пенополистирольные плиты раскроенных стеновых элементов устанавливаются в направляющие профили. В углы необходимо установить дополнительную арматуру- анкеровку стены (рис.1.2.б) и выполнить фиксацию угла.

а б

Рис. 1.2. Создание угла из стеновых элементов: а - совмещение стеновых элементов с созданием угла; б - угол из стеновых элементов

Опалубку выставляют юстируя по вертикали и фиксируют с помощью ригелей и опорных раскосов.

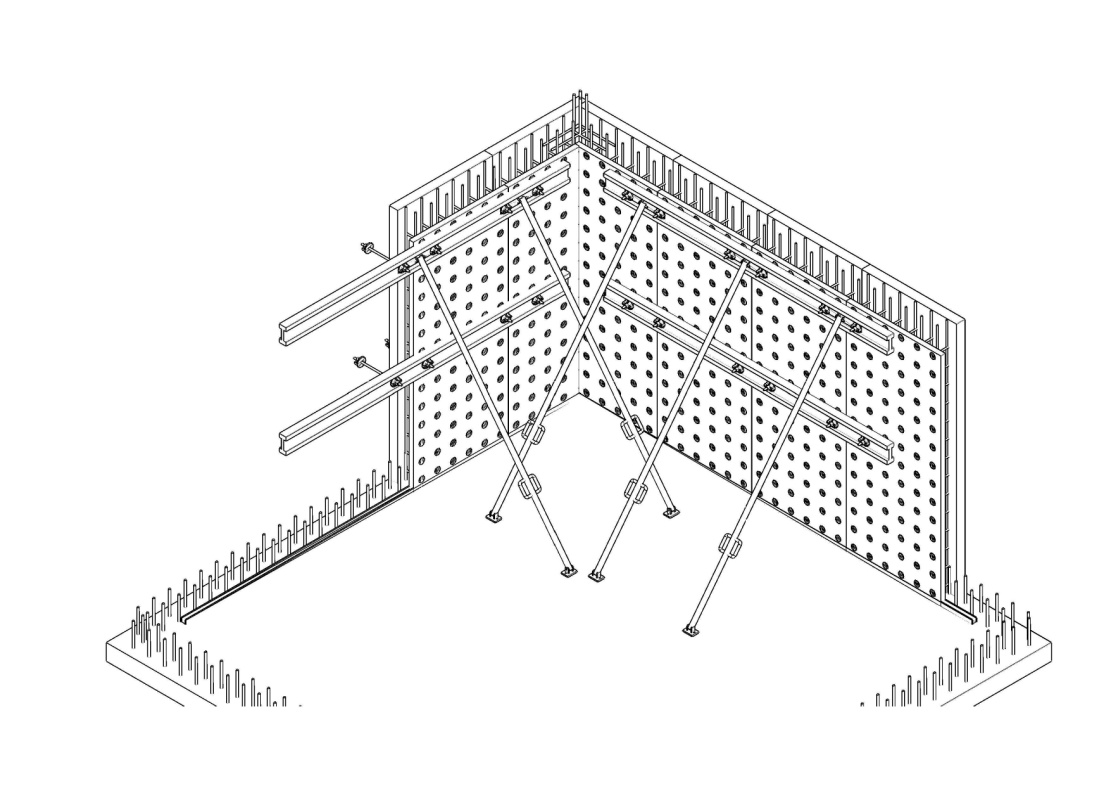

Рис. 1.3. Временное крепление стеновых элементов

Затем устанавливают необходимую дополнительную горизонтальную и вертикальную арматуру. После чего закрепляют элементы стеновой опалубки, стягивая их вместе горизонтальными стяжками.

После закрепления первого опорного раскоса продолжают установку следующих элементов стеновой опалубки и их крепление опорными раскосами.

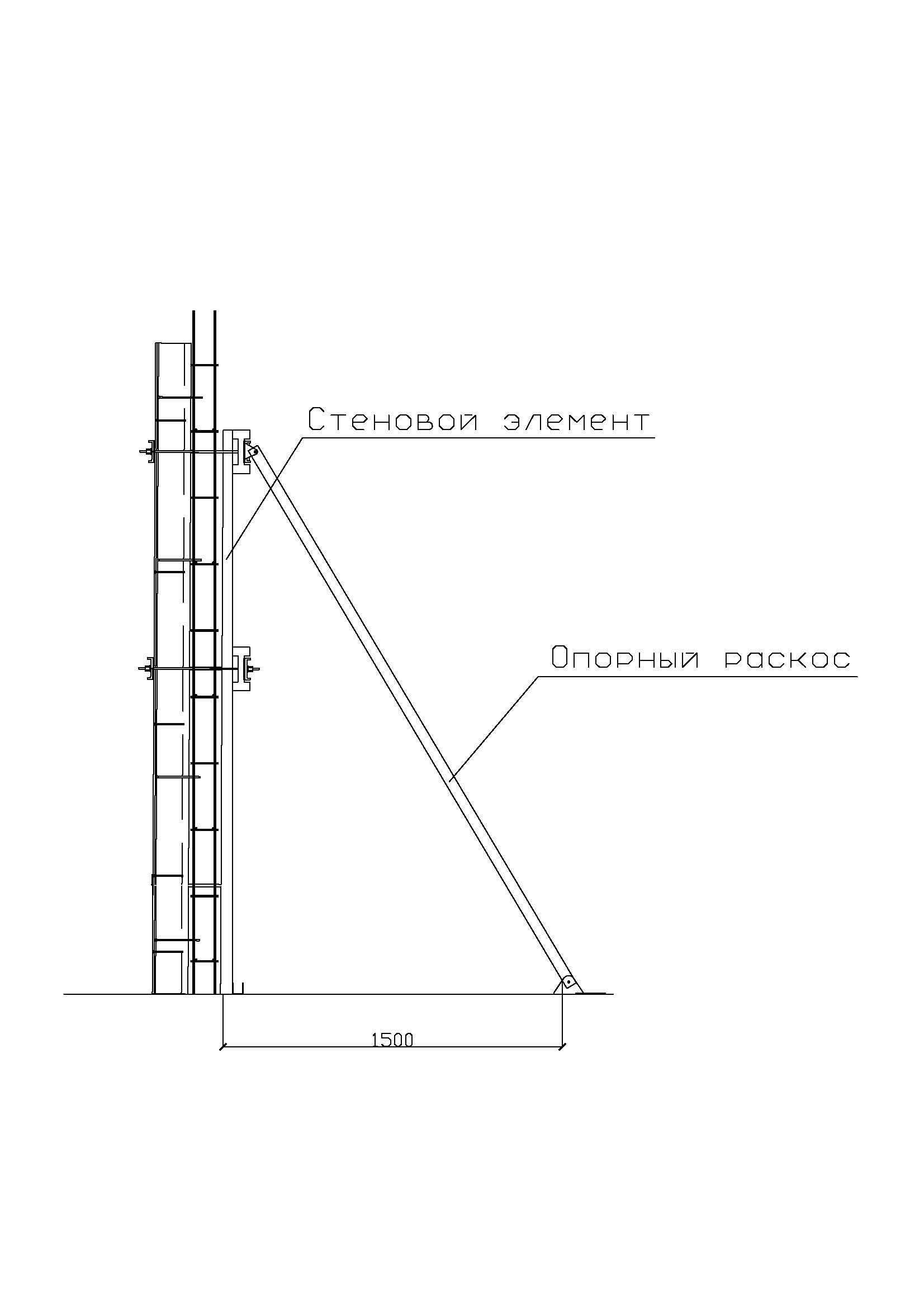

Рис.1.3. Размещение установленных элементов стеновой опалубки

Создание проемов в элементах стеновой опалубки выполняется просто и быстро. Если ширина проема больше или меньше 120 см. (ширина стенового элемента), то устанавливаются подоконная панель и перемычечная стеновая панель нужного размера. На время бетонирования в местах проемов необходимо выполнить опалубку из досок или фанеры. Для проемов с большими пролетами (более 120см) необходимо создать дополнительную опору посередине проема, чтобы устранить прогиб горизонтальных частей опалубки проема во время бетонирования.

Если оконный проем меньше 120 см, то верхнюю часть проема стенового элемента можно создать с 50 мм опорной зоной с каждой стороны; для этого в обеих пенополистирольных плитах, прилегающих к проему необходимо создать вырезы шириной 50мм (рис.1.4).

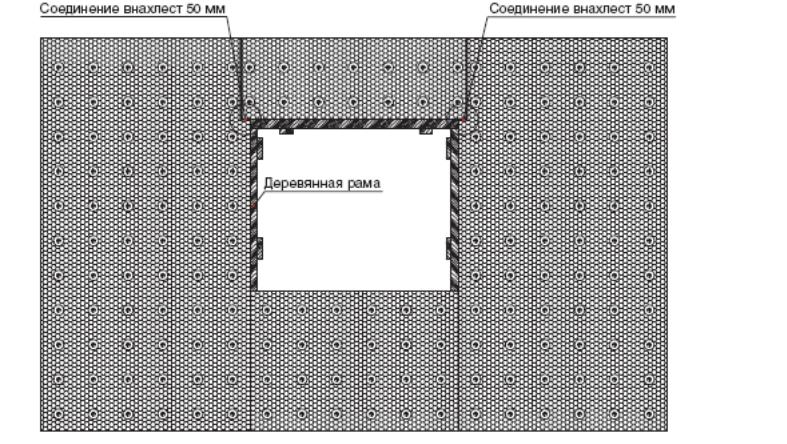

Рис.1.4 Создание проема в элементах стеновой опалубки

Нижнюю часть проема оставляют открытой, чтобы во время бетонирования можно было выполнить заполнение бетонной смеси в опалубку под проемом, и контроль ее заполнения и уплотнения.

Диаметр и схему дополнительного армирования определяют расчетным путем, и за это несет ответственность проектировщик. Горизонтальная арматура необходима не только по конструктивным соображениям, она выполняет функцию стяжки для обеспечения жесткости элементов стеновой опалубки во время бетонирования. Элементы стеновой опалубки необходимо зафиксировать до начала работ по бетонированию (рис.1.5). Арматура должна быть по всей длине стены, в том числе и в простенках – в пролетах между оконными и дверными проемами. Стержни размещают на арматурном каркасе стеновых элементов с шагом в соответствии с проектом. Выполняют натяжку всех горизонтально размещенных стержней.

Рис.1.5 Схема размещения арматуры в элементах стеновой опалубки

С тержни в концах стены и простенках натягивают специальным приспособлением – натяжителем. В углах внутренних стен можно установить L- образные фиксирующие детали, задача которых – защитить углы от давления бетонной смеси.

Рис. 1.6 Натяжка арматуры стены: а – ручной домкрат для натяжки арматуры; б - способ натяжки угла стены

Горизонтальную арматуру размещают через торцы стены или откосы окон и дверей. Арматура опирается на металлический каркас элементов стеновой опалубки. Чтобы обеспечить размещение длинных стержней в элементах стеновой опалубки, можно действовать следующим образом:

а) сначала через элементы опалубки во время их монтажа протягивают пластмассовую трубу, диаметр которой больше диаметра стержня, и после установки стеновых элементов через эту трубу пропускают стержни;

б) арматуру в элементах стеновой опалубки размещают одновременно с ее монтажом, т.е. при установке нескольких стеновых элементов в них размещают и стержни, а при установке новых элементов стержни перемещают дальше вперед.

Длина стержней должна выбираться такой, чтобы после их размещения в конструкции стены они выступали из стены на 300 мм. Это необходимо для выполнения работ по натяжке. Если длина стержней короче длины натягиваемого пролета стены, то стержни необходимо соединить между собой.

До начала работ по бетонированию стеновой опалубки необходимо подготовить места для прокладки необходимых инженерно-технических коммуникаций. Например, водопровода, канализации, электропроводки, вентиляции и отопления. Разрезав пенополистирол, по всей толщине стены устанавливают пластиковую, металлическую или иную гильзу.

Рис. 1.7 Создание места для прокладки инженерно-технических коммуникаций в элементе стеновой опалубки.
