Приклад

1. До виїмки №1 включаємо корито штучних покриттів ЗПС квадрати №№29 – 42, виїмка №3 корито штучних покриттів МРД квадрати №№43, 50, 57, 64, виїмка №5 – квадрати №№8 – 28 та виїмка №7 квадрати №№ 44 – 47, 51 – 56, 58 – 63, 65 – 70.

2. До насипу №2 включаємо квадрати №1 – 7, до насипу №4 включаємо квадрати №№22 – 28, насип №6 квадрати №№29 – 42, насип №8 квадрати №№44 – 49 та 56, насип №10 квадрати №№ 64 – 70 та насип №12 – кавальєр.

3. Заповнюємо таблиці 9.1 та 9.2.

Таблиця 9.1

Зведена відомість об’ємів земляних робіт виїмок.

№ масиву	Площа Га	Об’єм ґрунту м3	Об’єм ґрунту, що вивозиться м3		Об’єм рослинного ґрунту що зберігається
			Мінерального	Рослинного
1	1,01	4684	108	4576
3	0,33	1845	667	1178
5	1,74	10378	4844	2948	2585
7	1,37	5298	2081	2505	1521
Усього	4,45	22204	7700	11207	4106

Таблиця 9.2

Зведена відомість об’ємів земляних робіт насипу.

№ масиву	Площа Га	Об’єм ґрунту м3	Об’єм ґрунту, що завозиться м3		Об’єм рослинного ґрунту що зберігається
			Мінерального	Рослинного
2	0,63	1661	1031	630
4	0,25	100		100
6	0,26	665	95	570
8	0,38	448	65	383
10	0,28	406		406
12		15628	6509	9118
Усього	1,80	18908	7700	11207

В кавальєр (насип №12) вивозиться весь грунт, який не був вивезений у насип ЛС.

4. За початок системи координат приймаємо ось ЗПС на ПК0. Визначаємо центри маси ґрунту:

   • виїмка №1 майже симетрична, тому центр маси співпадає з геометричним центром Х₁ = 105 м, Y₁ = 0 м.

   • виїмка №5 (визначаємо аналітичним способом за формулами , а . V_заг = 7792 м³ = 4844 + 2948. Дані за кожен квадрат беремо з таблиці 8.1, відстані до центрів квадратів з схеми 8.1. Y₅= 78 м.

Х₅ = 103 м

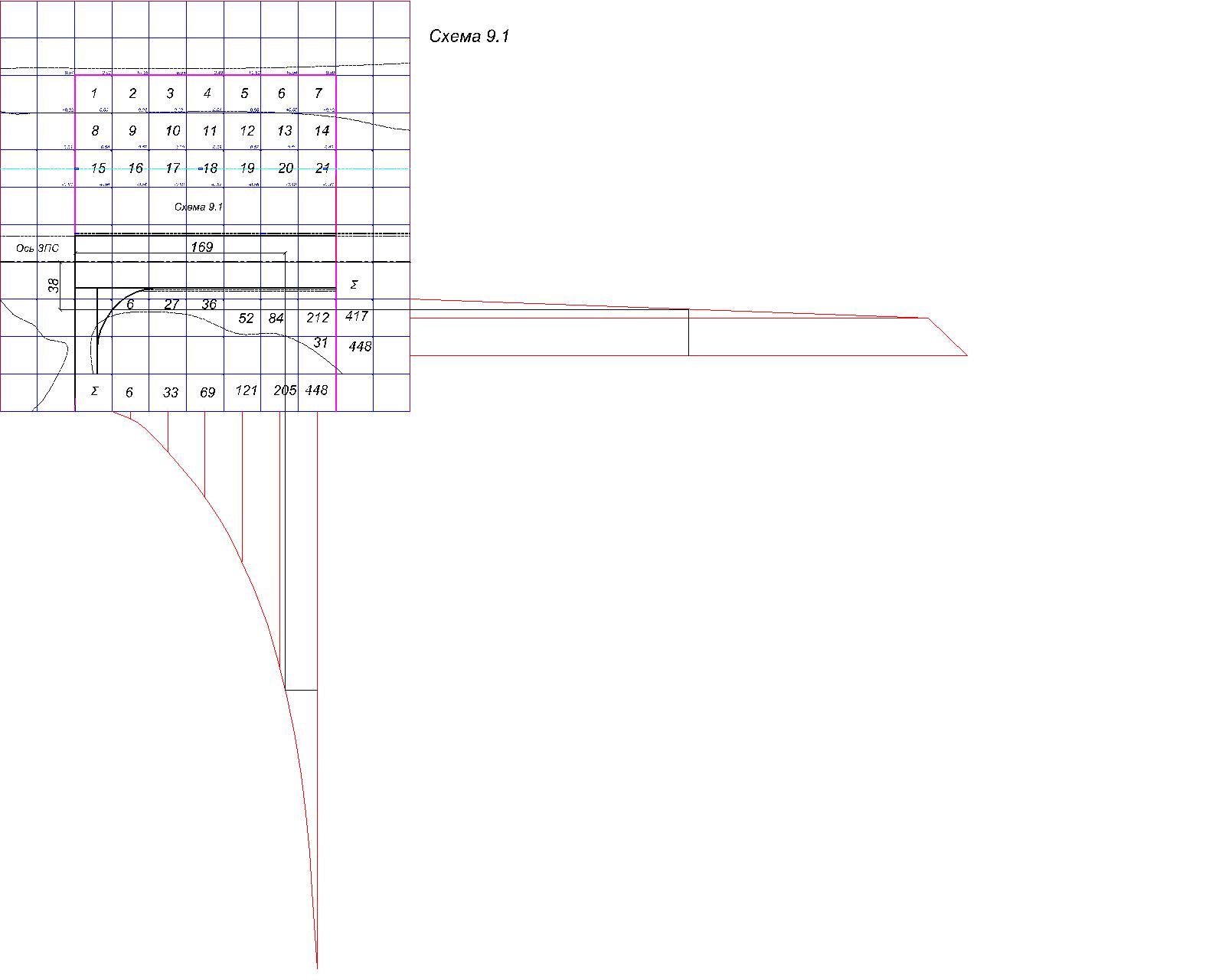

• насип №8 (визначаємо графічним способом). Приклад зображений на схемі 9.1. Х₈ = 169 м, Y₈= -38 м.

• аналогічно (аналітичним чи графічним методом на розсуд студента) визначаємо координати центру мас кожної виїмки та насипу. Данні заносимо в таблицю 9.3

Таблиця 9.3

Координати центрів масивів виїмок та насипів

№	1	2	3	4	5	6	7	8	10	12
Х	105	106	15	130	103	135	109	169	103	-200
Y	0	135	-83	34	78	0	-100	-38	-140	0

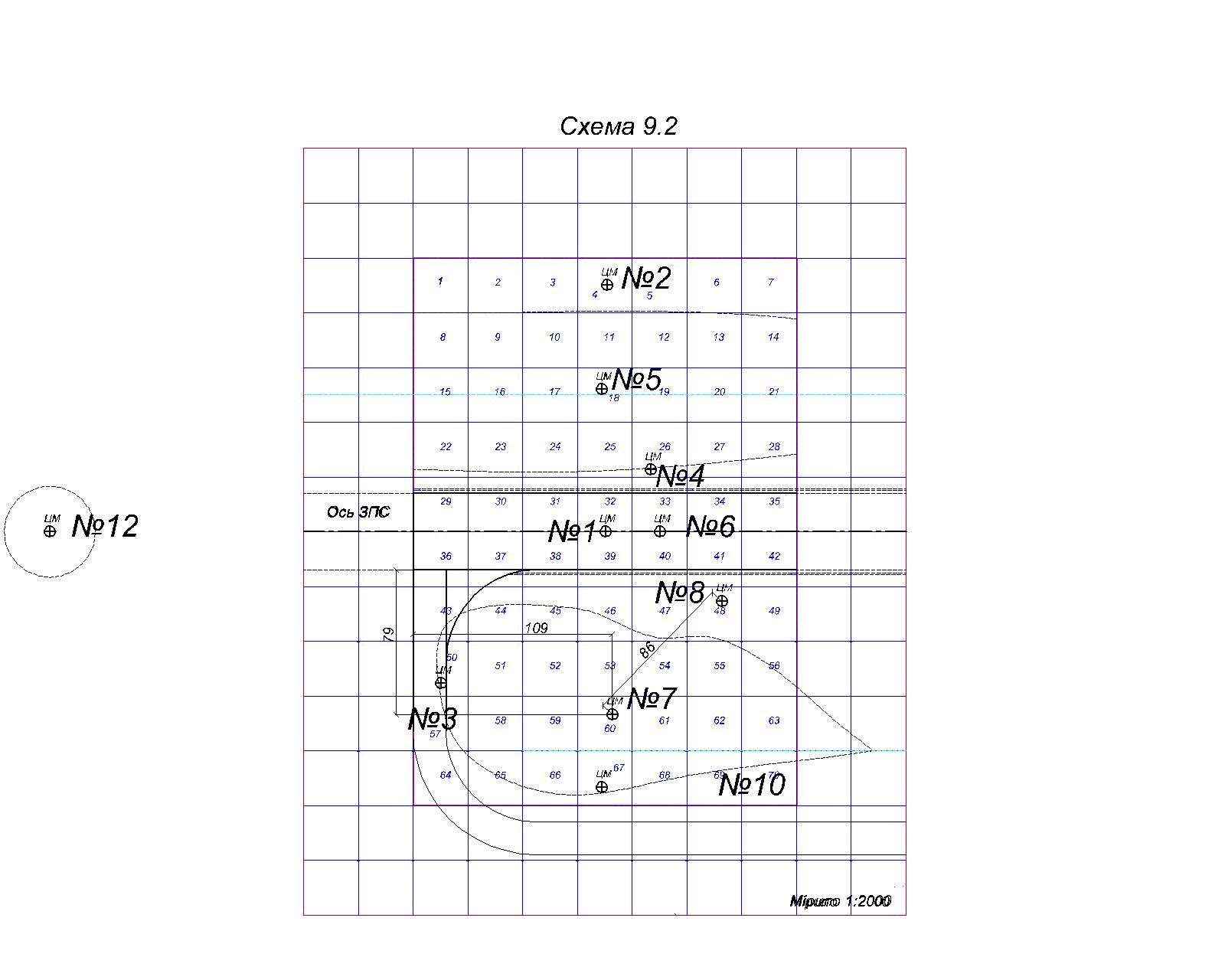

5. Підраховуємо відстані між всіма виїмками та насипами. Розрахунок можна виконати аналітичним способом за формулою: _, або графічним методом. Для цього необхідно нанести на схему центри масивів ґрунту та виміряти відстані між виїмками та насипами в масштабі. Відстань між виїмкою №1 та насипом №2 складає: м. Зразок визначення відстаней графічним методом зображений на схемі 9.2. Відстані між виїмками та насипами заносимо в таблицю 9.4

Таблиця 9.4

Відстані між масивами ґрунту

№ масиву	2	4	6	8	10	12
1	135	42	30	74	140	305
3	236	164	146	160	105	230
5	57	52	84	133	218	313
7	235	136	103	86	40	325

5. Проектуємо схему переміщення ґрунту. З виїмок №1 та №3 весь грунт вивозимо в кавальєр (за технологією виконання будівельних робіт та враховуючи значне перевищення обсягів виїмки над насипом).

З виїмки №5 переміщуємо:

до насипу №2 1030 м³ мінерального ґрунту та 630 м³ рослинного ґрунту;

до насипу №4 100 м³ рослинного ґрунту;

до насипу №6 50 м³ мінерального ґрунту та 350 м³ рослинного ґрунту;

до насипу №12 (кавальєр) 5630 м³ ґрунту.

З виїмки №7 переміщуємо:

до насипу №6 50 м³ мінерального ґрунту та 220 м³ рослинного ґрунту;

до насипу №8 70 м³ мінерального ґрунту та 380 м³ рослинного ґрунту;

до насипу №10 410 м³ рослинного ґрунту;

до насипу №12 (кавальєр) 3450 м³ ґрунту.

5. Відпрацьовуємо схему переміщення ґрунту та розраховуємо загальну роботу по переміщенню ґрунту W=4680х305+1850х230+1660х60+100х50+400х80+5630х315+270х105+ 450х85+410х40+3450х325=4 967 200 м³м.

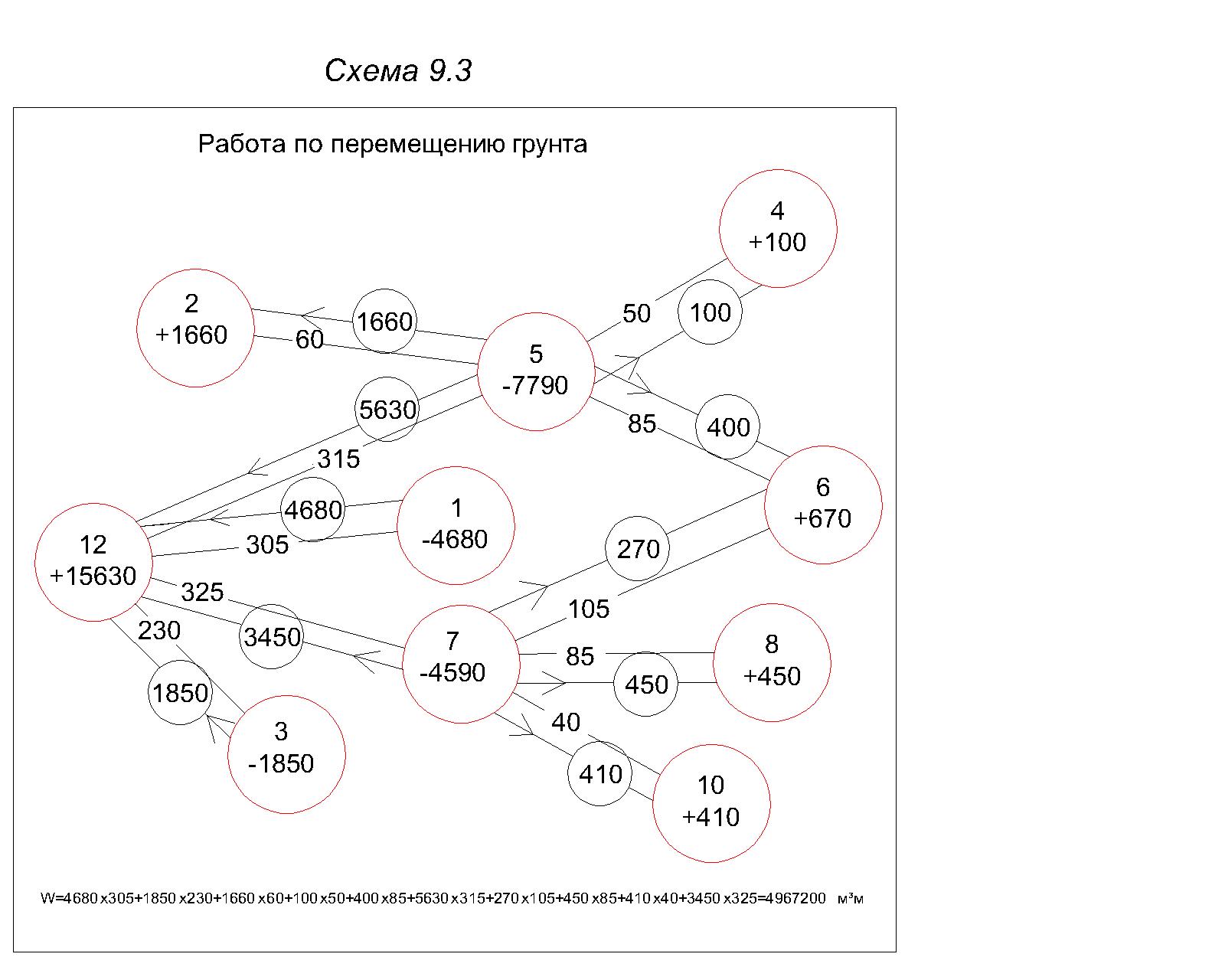

6. План переміщення ґрунту вказаний на схемі 9.3.
