Минобрнауки РФ

ФГБОУ ВПО

« Ивановский государственный энергетический университет

имени В.И.Ленина»

Кафедра менеджмента и маркетинга

Расчет

регулируемого тарифа по отпуску электрической и тепловой энергии

от АЭС

Методические указания для выполнения курсовой работы

для студентов специальности 141 403

Иваново 2014.

Составитель Ю.Ф. БИТЕРЯКОВ

Настоящие методические указания предназначены для выполнения студентами, обучающимися по специальности 141 403 , курсовой работы по дисциплине « Менеджмент», а также могут быть использованы при выполнении экономической части дипломных проектов.

Утверждены цикловой методической комиссией факультета экономики и управления.

Рецензент

кафедра экономики и организации предприятий Ивановского государственного энергетического университета.

Введение.

Курсовая работа выполняется с целью закрепления полученных студентами теоретических знаний и приобретения ими навыка решения практических задач.

Курсовая работа состоит из следующих разделов:

1. Определение показателей производственной программы АЭС.

2. Определение себестоимости отпускаемой энергии.

3. Расчет тарифов на отпускаемую энергию.

Работа проводится на основе задания, методических указаний и литературных источников по курсу "Экономика ядерной энергетики ", а также нормативно-справочной информации, приведенной в приложении к данным указаниям.

1.Определение показателей производственной программы

Основой составления производственной программы АЭС являются договора на поставку энергии и мощности на оптовый рынок, а также другим потребителям на основании индивидуальных договоров. Для АЭС величина поставки энергии и мощности задается в виде суточных графиков нагрузки.

При выполнении курсовой работы предполагается, что от АЭС производится отпуск не только электрической энергии, но и тепловой энергии на нужды отопления. По этой причине расчет показателей производится для отопительного и неотопительного периодов. Предлагаемый порядок расчета позволяет выявить влияние на уровень экономических показателей АЭС режимных и сезонных факторов.

Графики нагрузки указываются в задании на курсовую работу Величины электрической нагрузки приведены в % от рабочей мощности АЭС.

1. Определение производственной мощности АЭС

В каждый момент времени рабочая мощность АЭС, характеризующая эксплуатационную готовность оборудования к несению нагрузки, может быть определена по выражению

, МВт

(1)

где − рабочая мощность АЭС, МВт;

− установленная мощность АЭС ( сумма номинальных мощностей турбогенераторов ), МВт;

−снижение мощности обусловленное выводом оборудования в ремонт, МВт ;

−снижение мощности АЭС по причине ограничений (неплановые остановы оборудования, неготовность вспомогательного оборудования, недостаточная производительность вспомогательного оборудования и т.д.). При выполнении курсовой работы предполагается, что величина ограничений мощности составляет 3% от .

Таким образом величина производственной мощности АЭС в основном определяется графиком ремонта основного оборудования. График ремонта составляется на основе нормативов периодичности проведения ремонтов, их продолжительности и объема работ. График ремонта подлежит согласованию с диспетчерскими службами и утверждается вышестоящей организацией. Продолжительность простоя оборудования в ремонте, структура ремонтного цикла основного оборудования АЭС приведены в табл.1,2 и 3 приложения.

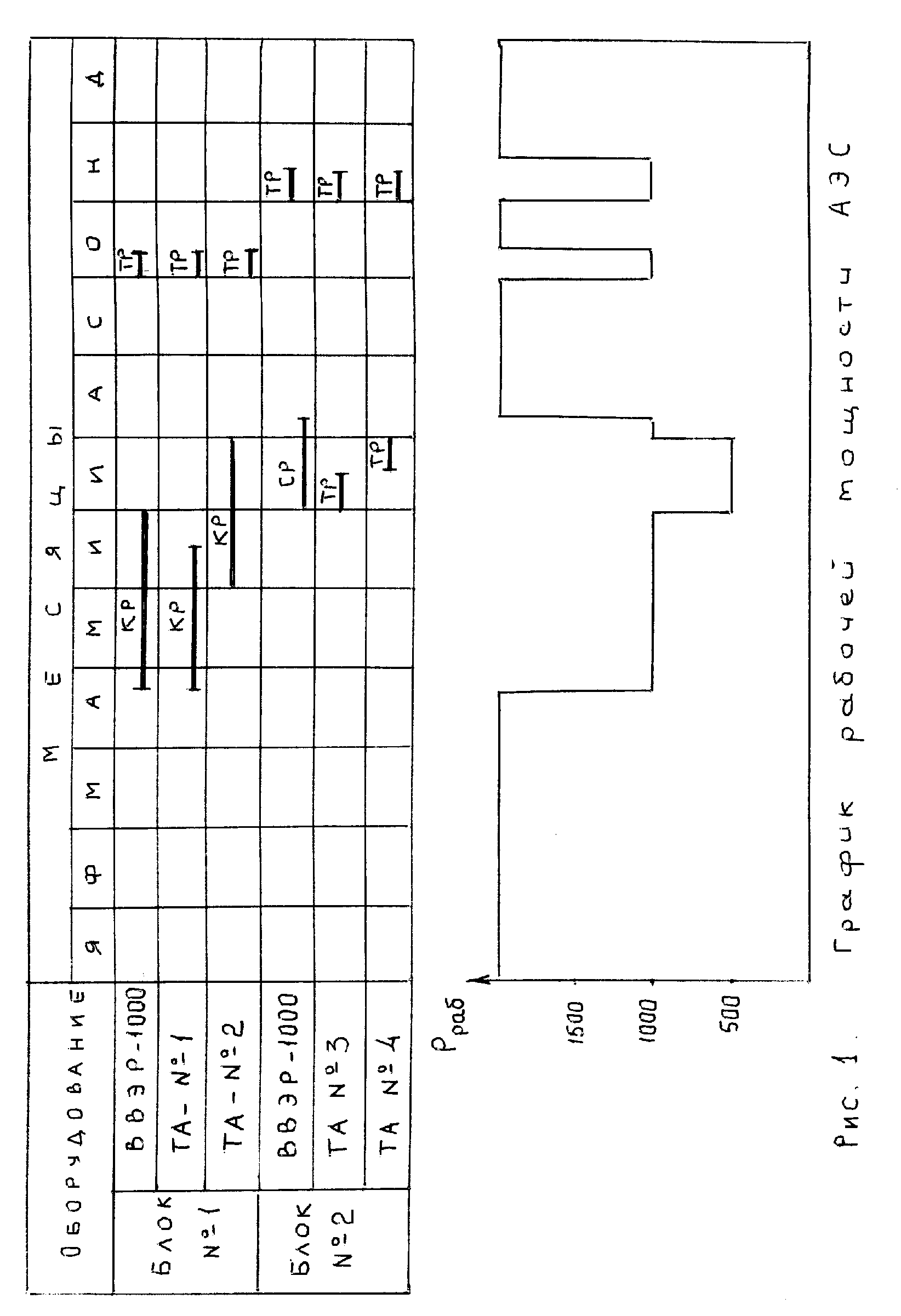

Пример графика ремонта приведен в табл.1. График рабочей мощности с учетом потерь мощности приведен на рис.1.

Среднегодовая величина рабочей мощности может быть определена по формуле

, МВт

(2)

где - мощность оборудования, выводимого в ремонте, МВт;

-продолжительность ремонта, сут.

2. Определение плановой выработки электрической энергии

При выполнении курсовой работы величина выработки определяется на основании суточных графиков нагрузки, задаваемых в % от рабочей мощности раздельно для отопительного и неотопительного периодов. Определение годовой выработки следует провести по форме табл.2.

Таблица 2.

Расчет выработки электроэнергии

Неотопительный период				Отопительный период
Зна-чение рабо-чей мощнос-ти, МВт	Количе-ство суток	Суто-чная выработка, МВт·ч	Выработ-ка при данном значении рабочей мощнос-ти, МВт·ч	Значе-ние рабочей мощ-ности, МВт	Коли-чество суток	Суточная выработка, МВт·ч	Выработка при данном значении рабочей мощности, МВт·ч
Итого за период				Итого за период

Значения рабочей мощности и соответствующее число суток определяется по рис.1. Величина суточной выработки определяется по формуле

, МВт·ч ,

(3)

где − коэффициент нагрузки в соответствии с суточным графиком на грузки для i-го интервала суток (задании е на КР) ;

−длительность интервала в течение суток с заданным значением ,час.

Отпуск тепловой энергии определяется по формуле

, Гкал

(4)

где − среднее значение отопительной нагрузки (задание на КР), Гкал/час;

− длительность отопительного периода (задание на КР), час.

После определения выработки электроэнергии следует рассчитать по станции в целом и по отдельным энергоблокам:

-коэффициент использования установленной электрической мощности

;

(5)

- среднегодовое значение электрической нагрузки

, МВт ;

(6)

-число часов использования установленной электрической мощности

, час.

(7)

Кроме этого необходимо определить среднее значение электрической нагрузки по энергоблокам за время их фактической работы за отопительный и неотопительный периоды:

, МВт

(8)

где −расчетное значение электрической нагрузки для соответствующего периода, МВт;

−выработка электроэнергии за соответствующий период по энергоблоку, МВт·ч;

− длительность соответствующего периода, час;

− длительность простоя оборудования в ремонте, час.

3. Определение технико-экономических показателей АЭС

Расчет технико-экономических показателей АЭС имеет целью определение потребности в топливе путем расчета показателей тепловой экономичности на основе составления энергобаланса блока АЭС.

Исходной базой составления энергобаланса является система первичных энергетических характеристик, в которую входят:

-нормативные энергетические характеристики основного оборудования АЭС

,	(9)
;	(10)

-нормы расхода энергии на собственные нужды ( энергетические характеристики вспомогательного оборудования АЭС);

-нормы потерь энергии;

-нормы расхода энергии на пуск оборудования;

-нормы поправок к энергетическим характеристикам.

Расчет ТЭП АЭС выполняется для расчетных значений электрических нагрузок энергоблоков для отопительного и неотопительного периодов определенных по формуле (8) и заданных значений отопительной нагрузки.

1. Определение показателей турбинного цеха

Электрическая нагрузка турбоагрегатов принимается исходя из расчетной нагрузки блока ( для моноблока приравнивается расчетной нагрузке, для дубль-блока - принимается равной половине расчетной нагрузки). Для принятых значений электрической нагрузки по энергетически характеристикам турбоагрегатов (табл. 4 приложения) определяется характеристический расход тепловой энергии и пара:

,Гкал/час ;	(11)
, т/час.	(12)

Для отопительного периода при отпуске тепловой энергии из нерегулируемых отборов на нужды теплофикации расход тепловой энергии и пара будет отличаться от характеристического и составит:

, Гкал/час;	(13)
, т/час.	(14)

Определяется расход питательной воды:

, т/час .

(15)

Определяется приведенный расход тепловой энергии на выработку электроэнергии

, Гкал/час .

(16)

и удельный расход брутто на выработку электроэнергии

, Гкал/МВт·ч .

(17)

Для расчета удельного расхода нетто необходимо определить расходы электрической и тепловой энергии на собственные нужды турбинного цеха.

Выделяются следующие статьи расходов:

а) по электрической энергии:

- на питательные электронасосы ;

-на циркуляционные насосы;

-на конденсатные насосы;

-прочие потребители турбинного цеха;

- потребление электроэнергии во время пуска оборудования.

При расчете величины расходов на собственные нужды определяются в виде относительных значений по формуле:

,

(18)

где - расход электроэнергии на собственные нужды в %;

- мощность, потребляемая соответствующей группой вспомогательного оборудования, МВт ( принимается по нормативным характеристикам, приведенным на рис. 1,2,3,4,5 и табл.5 приложения).

Величина относительного расхода электроэнергии, связанного с пуском оборудования, определяется по формуле:

,

(19)

где - расход электроэнергии во время пуска турбоагрегата, МВт·ч(табл. 6 приложения);

- выработка электроэнергии блоком за соответствующий период, МВт·ч.

Тогда общая величина относительного расхода электроэнергии на собственные нужды по турбинному цеху составит:

. %

(20)

б) расход тепловой энергии на собственные нужды турбинного цеха может быть определен по формуле:

, Гкал/час ,

(21)

где - относительный расход тепловой энергии на собственные нужды турбинного цеха, % ( принимается по рис. 6 приложения).

Для расчета показателей нетто необходимо учесть расходы тепловой энергии, связанные с пуском оборудования. Тогда общая величина относительного расхода тепловой энергии на собственные нужды определиться по формуле:

,

(22)

где - расходы тепловой энергии, связанные с пуском оборудования, Гкал (принимаются по табл. 6 приложения);

-время работы энергоблока за соответствующий период, час.

2. Определение показателей ядерной паропроизводящей установки (Я ППУ)

Необходимая тепловая мощность брутто Я ППУ определяется по формуле

, Гкал/час

(23)

где -потери, связанные с отпуском тепла на нужды теплофикации (потери в теплофикационной установке),% (принимаются по рис.7 и 8 приложения).

Для расчета показателей нетто необходимо определить расходы электрической и тепловой энергии на собственные нужды ЯППУ.

Выделяются следующие статьи расходов:

а) по электрической энергии:

-на привод ГЦН;

-на прочее оборудование;

-потребление электроэнергии во время пуска ЯППУ.

Значения относительных расходов электроэнергии на собственные нужды ЯППУ определяется также как для оборудования турбинного цеха по формулам (18,19).

Величина потребляемой мощности на привод ГЦН определяется по рис.9,10,11 приложения, на прочее оборудование - по рис. 9,10,11 приложения, потребление электроэнергии во время пуска указано в табл. 6 приложения.

Тогда общее потребление электроэнергии на собственные нужды составит:

,%.

(24)

б) к расходам тепловой энергии на собственные нужды и потери ЯППУ относятся расходы на СВО, отопление и вентиляцию, потери с продувкой и т.д.

Общая величина расходов и потерь тепловой энергии определяется по формуле:

, Гкал/час ,

(25)

где - относительный расход тепловой энергии на собственные нужды ЯППУ, % ( принимается по рис. 12 приложения).

Для расчета показателей нетто необходимо учесть расходы тепловой энергии, связанные с пуском оборудования. Тогда общая величина относительного расхода тепловой энергии на собственные нужды определиться по формуле:

,

(26)

где - расходы тепловой энергии, связанные с пуском оборудования, Гкал (принимаются по табл. 6 приложения);

-время работы энергоблока за соответствующий период, час.

Величина потерь тепловой энергии в ЯППУ определяется по формуле

, Гкал/час ,

(27)

где - КПД брутто ЯППУ (принимается по рис. 13 приложения).

Величина тепловой энергии, вносимой в ЯППУ, определяется по формуле

а) относительное значение:

, %;

(28)

б) абсолютное значение

, Гкал/час .

(29)

Величина тепловой энергии, выделенная в ЯППУ во время пусков, определяется по формуле:

,

(30)

где - количество тепловой энергии, выделяемой в реакторе, Гкал (принимается по табл. 6 приложения).

Потери тепловой энергии, определяемые КПД теплового потока, определяются по формуле:

, Гкал/час ,

(31)

где - КПД теплового потока ( принимается по рис.14 приложения).

Величина тепловой мощности реактора определится по формуле:

, Гкал/час .

(32)
