Л абораторная работа №3 Исследование зубчатого цилиндрического редуктора.
Цели работы:
Ознакомится с конструкцией редуктора и особенностями разборки и сборки;
Определить важнейшие размеры редуктора, параметры зубчатых передач и несущую способность;
Научится в практических условиях с помощью измерительных приборов определять параметры зацепления;
научится в практических условиях подобрать электродвигатель для редуктора при измеренных его параметрах.
Протокол выполнения лабораторной работы №5
Выполнил студент__________________
Группа_________ подгруппа_________
Дата выполнения «___» «_____» 200_г.
Проверил_________________________
Зачтено «_____» «__________» 200_г.
ИССЛЕДОВАНИЕ ЗУБЧАТОГО ЦИЛИНДРИЧЕСКОГО РЕДУКТОРА

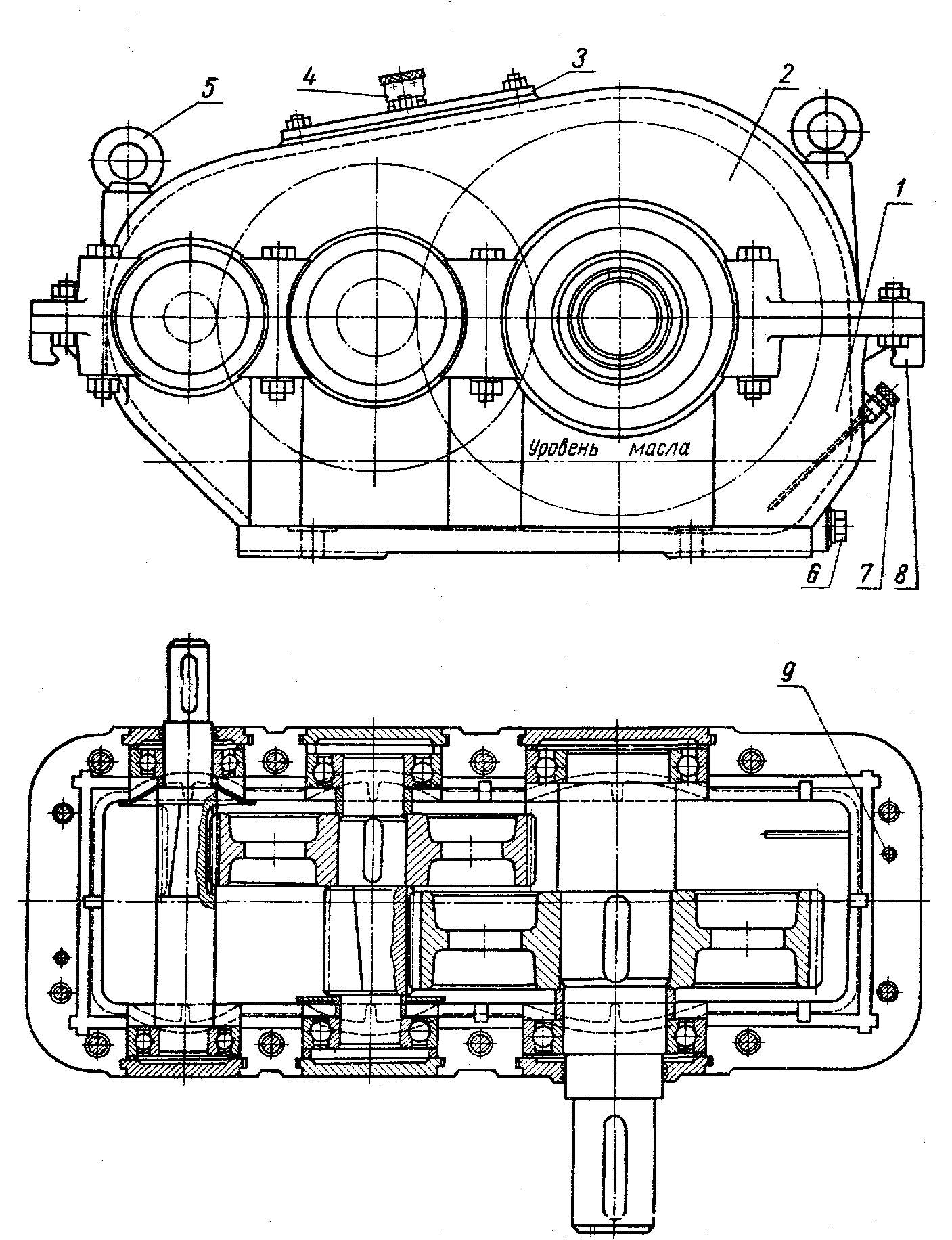

Трехступенчатый цилиндрический редуктор
И сходные данные
Таблица 1
№ |
Параметры |
Обознач. |
Величина |
1 |
Срок службы, г |
L |
|
2 |
Частота вращения на выходном валу, об/мин |
n1 |
|
3 |
Число зубьев на 1-ом зубчатом колесе |
z1 |
|
4. |
Число зубьев на 2-ом зубчатом колесе |
z2 |
|
5. |
Число зубьев на 3-ом зубчатом колесе |
z3 |
|
6 |
Число зубьев на 4-ом зубчатом колесе |
z4 |
|
7 |
Число зубьев на 5-ом зубчатом колесе |
z5 |
|
8 |
Число зубьев на 6-ом зубчатом колесе |
Z6 |
|
9 |
Модуль зацепления на первой ступени, мм |
m1 |
|
10 |
Модуль зацепления во второй ступени, мм |
m2 |
|
11 |
Модуль зацепления в третьей ступени, мм |
m3 |
|
12 |
Число часов работы в сутки, ч |
t |
|
13 |
Межосевое расстояние, мм |
aw |
|
14 |
Шаг зацепления, мм |
p |
|
15 |
Диаметр вершин зубьев 1-го колеса, мм |
da1 |
|
16 |
Диаметр вершин зубьев 2-го колеса, мм |
da2 |
|
Расчетные параметры зубчатого цилиндрического зацепления
Таблица2
Геометрические параметры колес определяемые замером. |
Зубчатые колеса |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
|
Число зубьев |
|
|
|
|
|
|
Диаметр вершин зубьев, dа, мм |
|
|
|
|
|
|
Диаметр впадин зубьев, df, мм |
|
|
|
|
|
|
Делительный диметр, d, мм |
|
|
|
|
|
|
Шаг зацепления р, мм |
|
|
|
|
|
|
Межосевое расстояние, аw, мм |
|
|||||
Допускаемое
контактное напряжение
|
|
|||||
Электродвигатель
марки с мощностью
кВт и частотой вращения вала
об/мин
