Л абораторная работа №1 Определение силы сдвига в болтовом соединении
Цели работы:
1. Научиться теоретически рассчитывать силу затяжки болта в зависимости от момента, приложенного к ключу и силу сдвига в болтовом соединении в зависимости от силы затяжки;
2. Научиться экспериментальным путем на установках ДМ-23М и ДМ-30М определять силу сдвига в болтовом соединении;
3. Научиться обрабатывать результаты эксперимента и сопоставлять результаты расчета.
Протокол выполнения лабораторной работы №1
Выполнил студент__
Группа_________ подгруппа_________
Дата выполнения «___» «_____» 200_г.
Проверил_________________________
Зачтено «_____» «__________» 200_г.
ИСПЫТАНИЕ БОЛТОВОГО СОЕДИНЕНИЯ, РАБОТАЮЩЕГО НА СДВИГ

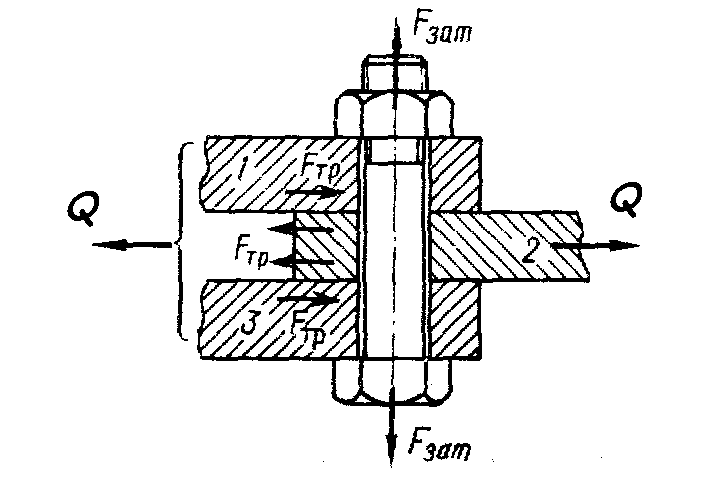

Схема соединения для испытания
Рис. Установка ДМ-23М
1, 3 – пластины; 2 – ползун.
№ |
Параметры |
Обознач. |
Величина |
1 |
Диаметр стержня болта, мм |
d |
|
2 |
Внутренний диаметр резьбы, мм |
d1 |
|
3 |
Средний диаметр резьбы, мм |
d2 |
|
4. |
Шаг резьбы, мм |
р |
|
5. |
Угол подъема резьбы, град |
β |
|
6 |
Материал болта |
|
|
7 |
Допускаемое напряжение по растяжению материала болта, мПа |
|
|
8 |
Коэффициент трения в стыке |
f |
|
9 |
Коэффициент трения на торце гайки |
fт |
|
10 |
Коэффициент трения в резьбе |
fр |
|
11 |
Наружный диаметр опорного кольца гайки, мм |
D |
|
12 |
Диаметр отверстия гайки под болт, мм |
dотв |
|
Результаты расчета и эксперимента
№ |
Параметры |
Обозначения |
Величина |
1. |
Приведенный угол трения для резьбы, град |
ρ1 |
|
2. |
Допускаемая сила затяжки, кН |
[FЗАТ] |
|
3. |
Значения сил затяжки болта, кН |
F1 |
|
F2 |
|
||
F3 |
|
||
F4 |
|
||
4. |
Момент завинчивания кН м |
[МЗАВ] |
|
5. |
Значения моментов завинчивания для соответствующих значений сил затяжки, кН м |
М1 |
|
М2 |
|
||
М3 |
|
||
М4 |
|
||
6. |
Сила трения при затяжки для соответствующих значений сил затяжки, кН |
Q1 |
|
Q2 |
|
||
Q3 |
|
||
Q4 |
|
||
7. |
Значения показаний индикатора динамометрического ключа, мм |
|
|
|
|
||
|
|
||
|
|
||
8. |
Значения показаний индикатора скобы, мм |
|
|
|
|
||
|
|
||
|
|
||
9. |
Экспериментальное значение силы трения при затяжки для соответствующих значений сил затяжки, кН |
QЭ1 |
|
QЭ2 |
|
||
QЭ3 |
|
||
QЭ4 |
|

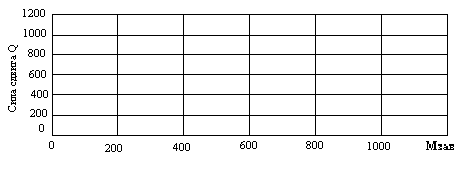

График теоретической и экспериментальной
зависимости силы сдвига от момента завинчивания
