Сызбаны түзету командалары

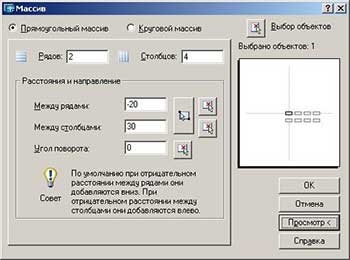

Массив — объектілерді көбейтудегі ретке келтіру. Массивтің екі түрі бар: төртбұрыш және дөңгелек. Төртбұрышты массив — бұл екі перпендикуляр бағыт бойында таңдалған объектілерді көбейту. 8.1а суретінде төртбұрышты массивті құру диалогі көрсетілген. Құрылған массивтің параметрлерін өзгерту мүмкін емес, тек 8.16 суретте көрсетілген алдын-ала көру мүмкіндігі бар.

8.2 суретте объектіден «дөңгелек» массивін құру қорытындысы көрсетілген. Шығару объектісі бүтіндей қалың сызықпен ерекшелінген.

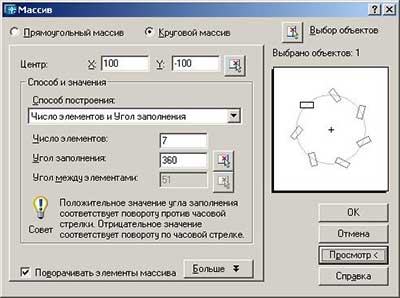

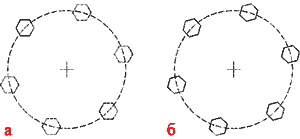

Дөңгелек массив — бұл дөңгелек бойынша объектілерді көбейту. Шығару объектісін өзі бойынша параллель түрде көбейту, немесе массив ортасына қатысты айналдыру керек(сурет 8.4а, б). 8.3 суретінде дөңгелек массивті құру диалогі көрсетілген.

Объектілерді жылжыту базалық нүктені берумен орындалады (дөңгелек ортасы  8.5суреттінде көрсетілген) және оның жаңа орнын көрсету.

Бұру орталық нүктеге қатысты орындалады (8.6суретінде координат басы ), берілген бұрышқа бұрылады. Назар аударыңыз, бұрыш сағат тіліне қарсы оңға горизонтаьлды бағытпен есептелінеді (полярлы бұрыш сияқты).

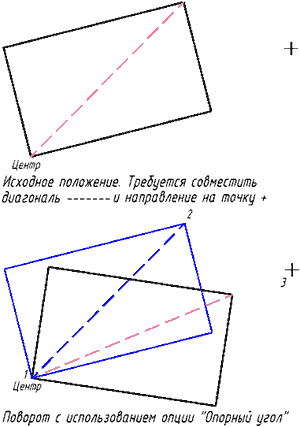

Әрдайым бұру бұрышын графикалық көрсету талап етіледі. Бұл жағдай да «Опорный угол» опциясы қолданылады. На рисунке 8.7 суретінде штрихталған сызықтармен объект және диагональ көрсетілген.

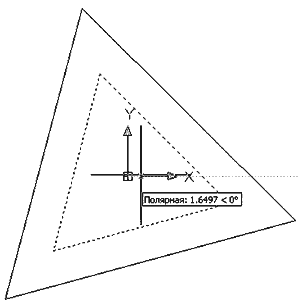

Масштабтау—бір сан рет барлық геометриялық объектілер өлшемінің пропорциональды ұлғаюі. Масштабтау қозғалмай қалатын базалық нүктеге қатысты жүргізіледі. . 8.8 суретінде координат басына қатысты полисызық (үшбұрыш) көрсетілген. Масштабтаудың базалық нүктесінен кейін масштабтау коэффициентін беру қажет.

«Поворот» командасына ұқсас, у команды «Масштабтау» командасында «Опорный отрезок» опциясы бар. Бұл опция объектідегі шығару кескіннің ұзындығын графикалық беруге мүмкіндік береді және масштабтаудан кейін бұл кескіннің керекті ұлғаюін шығарады. Коэффициент автомат түрде есептелінеді.

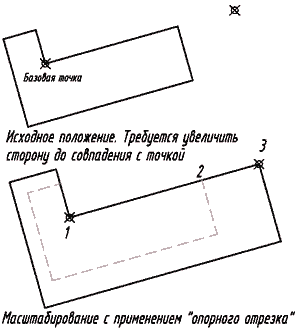

8.9 суретінде базалық нүктеге қатысты объект ұлғаюда қабырғалардың біреуі нүктеге дейін тартылады.  Сандармен базалық кескінді анықтауда нүктелерді көрсетудің реті ұсынылған.

Айна — көрсетілген түзуге қатысты таңдалған объектілердің шағылыс үрдісі. Түзу екі нүктемен беріледі. Команданың жағыз бір опциясы шығу объектісін өшіру мүмкіндігі бар. . 8.10 суретінде объектілер вертикальды өстік сызыққа қатысты шағылысады.

Подобие — бұл үрдіс берілген арақашықтыққа эквидистантты объектілерді салады. Қажетті түрде арақышықтықты беріп, объектіні таңдап және эквидистанттың қай жаққа тұрығызылатын көрсету керек. 8.11суретте тұйық контурге  «подобие» командасын қолдану керек екендігі көрсетілген. Команданы қолданғаннан соң тұйық контурды «қолмен» бекітуге тура келгенініне назар аударыңыз, өйткені «подобие» командасы өз ара сызықтарды бір-біріне қоспайды. (8.11 суретінде шығару контуры ерекшелінген.)

Команда «Фаска» командасы объектілердің қиылысқан орындарында фаска құру үшін қызмет етеді (сызықтар немесе полисызықтар). Фаска өлшемін берудің екі негізгі тәсілі бар:

• «Длина» опциясы (екеуінің фаска ұзындығын беру)

• «Угол» опциясы (фаска ұзындығы беріліп және оның бұрышы)

8.12 суретінде фаска құрылып, ондағы штрихталған сызықтармен кесілген сызық сегменті көрсетілген.

Сопряжение — бұл екі объектіні біріктіріп (сызықтар, полисызықтар, доғалар) өз ара берілген радиуспен доға жасау. Бұл доғаның радиусы «раДиус» опциясымен сәйкес беріледі. Назар аударыңыз, нольдік радиус сопряжения көмегімен сызықтарды өз ара ұзартып(қысқарту) қиылусуға дейін біріктіруге болады.
