1 - тапсырма

бағалау баллы - 4

тапсыру уақыты 2 - апта

Геометрлық примитивтер

^{(тапсырма атауы)}

Геометрия примитивтерді құруда, әр түрлі сызба және суреттерді орындау

Тапсырма:

1. A(100,130) координат нүктелері бойынша ABCD тіктөртбұрышын құру, B(140,210), C(210,175), D(170,95), мұнда AB = 89 мм, BC = 78 мм (формат А3):

а) абсолютті декарттық координатасы бойынша;

б) жанама декарттық координатасы бойынша;

в) жанама полярлы координатасы бойынша;

г) графикалық курсормен нүктені көрсету.

2. ABCD квадраттін құру, мұндағы координат нүктелері A(170,100) және AB = 80 мм, 30 бұрылған үш әдіспен:

а) абсолютті декарттық координатасы бойынша;

б) жанама декарттық координатасы бойынша;

в) жанама полярлы координатасы бойынша.

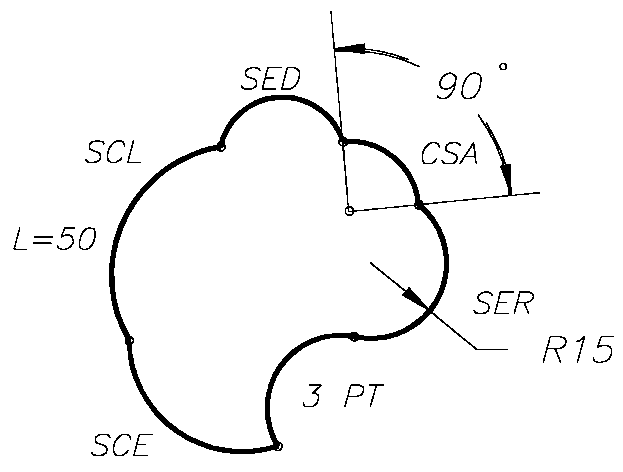

3. ARC командасының 5 опциясын қолданып бөлшек контурын құру.

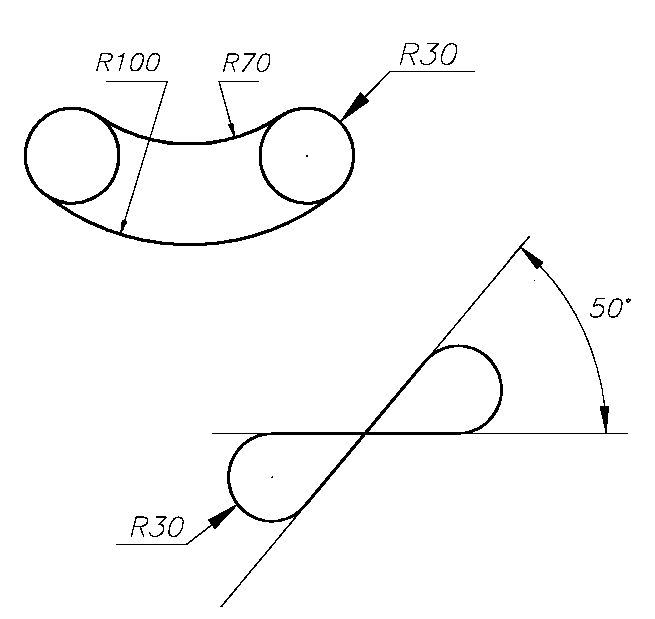

4. Фигураны құру, LINE командасын қолдану, ARC, CIRCLE, мұндағы координат нүктелері 1 және 2, A және B бұрыштары және радиустар R1 жәнеR2.

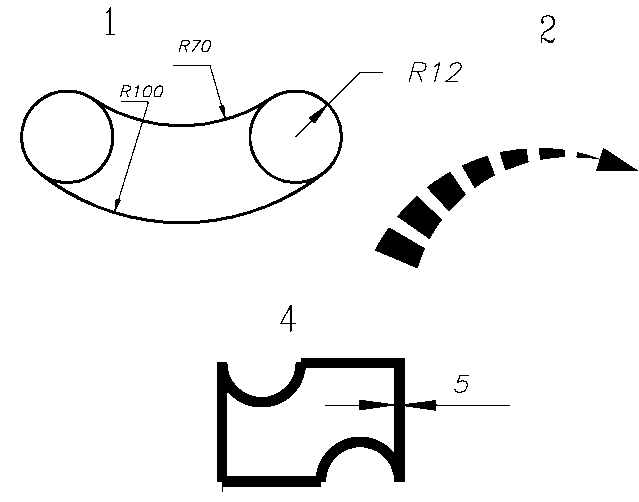

5. Келесі тоғыз фигураны екі әдіспен салу.

6. 8-бұрышты құру (220,170) дөңгелек радиусы R = 90 мм.

7. 12- бұрышты құру берілген центр бойынша т.О (220,150) дөңгелек радиусы R = 85 мм.

8. боялған дөңгелек құру d = 100 мм.

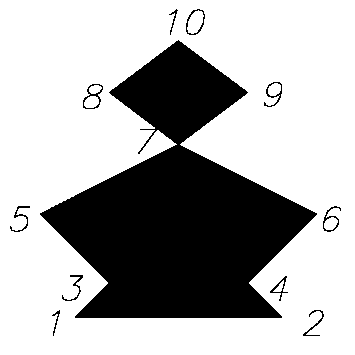

9. үш әдіспен боялған көпбұрыш салу.

10. Келесі фигуралады құру

Сұрақтар:

1. CONTINUE, CLOSE, UNDO опциялар белгілері .

2. Геометриялық примитивтер нүктелерін беру әдістері.

3. POLYLINE командасы мүмкіндіктері.

4. ARC командасының опция белгілері.

2 - тапсырма

бағалау баллы - 4

тапсыру уақыты 3 - апта

Нүктені қою тәсілдері. Функциональды клавиштер

^{(тапсырма атауы)}

Сызба сызу режимін орнату үшін Format бас менюінен Tools\Drawing Aids командалары орындалады. Төменде сызбаны сызу үшін орындалатын командаларға түсініктеме берілген.

Командалар және диалогтік терезелер:

LIMITS – сызба ауданын беру;

UNITS - өлшем бірлік орнату, формат және сандарды нақты беру және бұрыштар мәні;

SNAP –координаттік торға привязка орнату (F9);

GRID – дәлме-дәл торды орнату (F7);

ORTHO – координаттің параллель өстеріне кесінді сызудағы тәртіпті орнату(F8);

Modify Layer... – ағымдағы слой қасиетін енгізу.

Тапсырма:

1. 300 х 150 мм өлшемімен формат құру.

2. X,Y = 7 мм өстері бойынша қадамдық привязка орнату, X = 20 мм, Y = 10 мм өстері бойынша берілген өлшемдермен дәлдік торды салу.

3. өлшеуді тура орнату - 2 белгі үтірден соң.

4. Сызық масштабтау коэффициентін беру - 10.

5. Жасыл түспен TEST деген слой құру, сызық түрі -DIVIDE.

Сұрақтар :

1. Диалогттік терезе дегеніміз не?

2. Изометрия режиміне қалай көшеміз?

3. Frozen опциясы нені атқарады.

4. AutoCADтағы функциональды клавиштерінің қызметі қандай.

3 - тапсырма

бағалау баллы - 4

тапсыру уақыты 4 - апта

Ортогональды режим. Мәтіндік стильды құру

Тапсырма атауы

Сызбаға мәтіндік ақпаратты енгізу үшін қолданылатын командалар

	DTEXT	- бір неше мәтін жолын енгізу;
	TEXT	- көпжолды мәтін құру;
	SINGLE LINE TEXT	- бір жолды ақпараттық мәтін енгізу;
	EDIT TEXT	- атрибуттар және мәтінді түзету;
	TEXT STYLE	- әр түрлі мәтін түрін орнату.

Берілген командалар негізгі экран менюінің DRAW менюінде орналасқан. DTEXT командасы сызбаға мәтін енгізу үшін қолданады. Шрифт түрін таңдау үшін TEXT STYLE (меню FORMAT) командасын орындау қажет. AutoCADта стандартты шрифт болып SHX ( кирилица шрифттары: monotxt, txt, rus, russ, rusit и eskd), сондай-ақ мына шрифтты қолдануға болады True Type. Шрифттар үшін келесі параметрлер ұсынылады: биіктігі, кеңдігі, мәтін орналасуы және әріп бұрылу бұрышы.

DTEXT командасы бастапқы мәтін нүктесін енгізуді талап етеді , содан пайда болған төртбұрыш ішіне мәтін енгізіледі. DTEXT команда опциясы align және fit 2 көрсетілген нүктелер арасында мәтінді орналастырады, center және middle опциялары көрсетілген орталық нүктеге сайкес орналастырады.

Тапсырма:

1. times шрифтімен өзіңіздің фамилия, аты-жөніңізді жазыңыз, monotxt және arial 7 және 5 биіктігімен, 1 және 0.7 кеңдігі.

2. fit және align шрифттерін қолданып өз мамандығыңыздың атын жазыңыз, eskd 10 биіктігі, 150 мм тең берілген нүкте арасындағы қашықтық.

3. middle, center және right опцияларын қолдануда сол шрифт және биіктікпен жазыңыз.

Ескерту: Барлық жазулар бір колонкадан басталу керек.

Сұрақтар:

1. DTEXT командасына кіруде қандай сұраныстарға және қалай жауап береміз?

2. Әр түрлі жазбаларды орындауда шрфит түрі қалай ауысады?

3. DTEXT командасының style опциясы не үшін қолданылады?

4 - тапсырма

бағалау баллы - 4

тапсыру уақыты 5 - апта

Орындаушының координата жуйесі. Изометриялық режим. Сызбаны тузету
