Вопрос 6.2: Стальные вертикальные резервуары, их конструкция и монтаж.

Вертикальные цилиндрические резервуары подразделяются на резервуары низкого давления (атмосферные), резервуары с понтопами и резервуары с плавающими крышами.

Типовые стальные резервуары сооружают сварными с применением индустриальных методов монтажа и использованием готовых рулонных заготовок и элементов заводского изготовления. Рулонные заготовки изготовляют из плоских стальных листов, свариваемых автоматической сваркой и сворачиваемых для транспортировки в рулоны, которые при монтаже разворачиваются до проектной кривизны.

При сооружении корпуса вертикального резервуара стальные пояса могут располагаться четырьмя способами:

ступенчатым;

телескопическим;

встык;

встык с одинаковым внутренним диаметром по всей высоте резервуара.

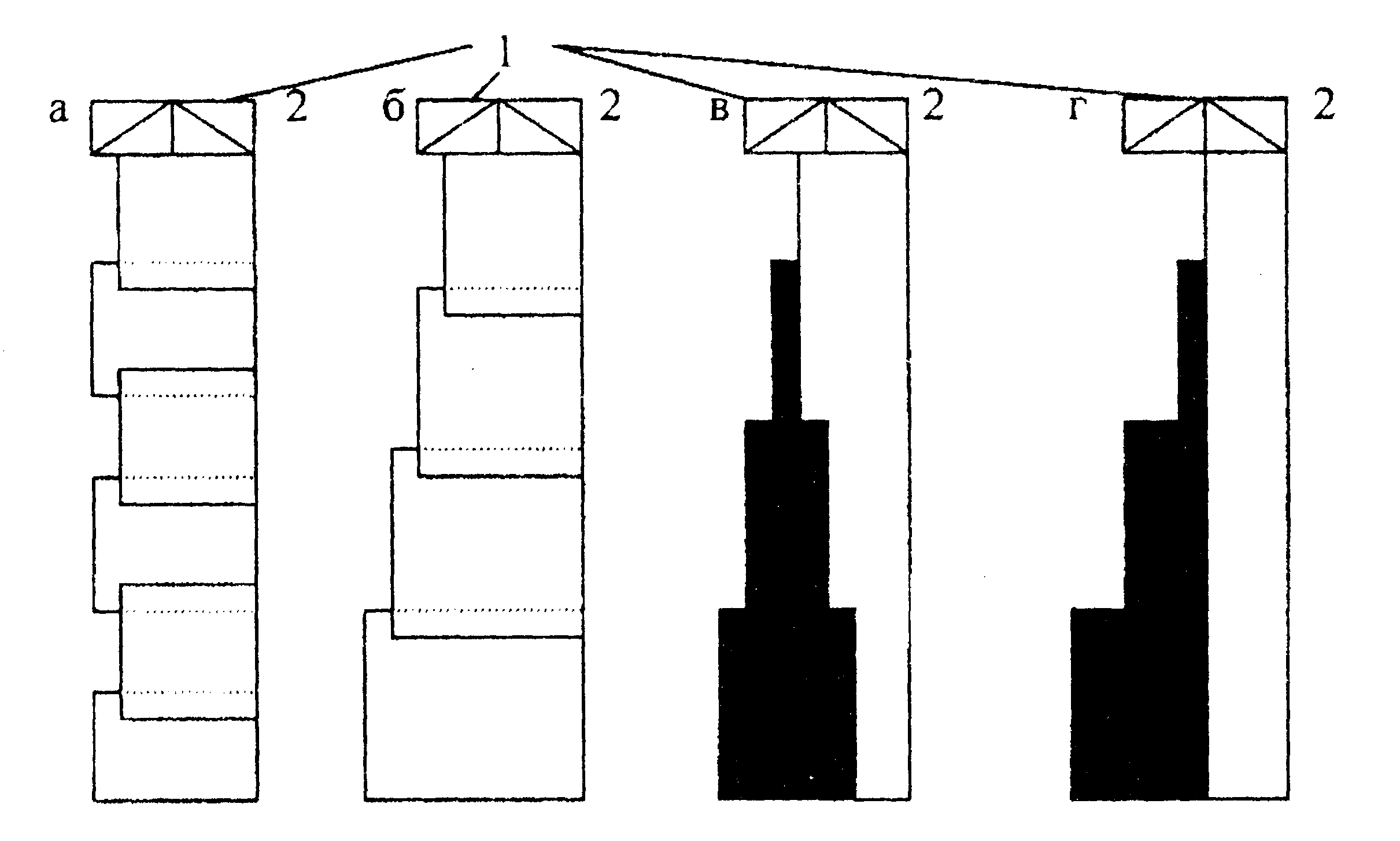

Рис. 41 Расположение

поясов стальных

резервуаров.

1 - крыша резервуара;

2 - ферма.

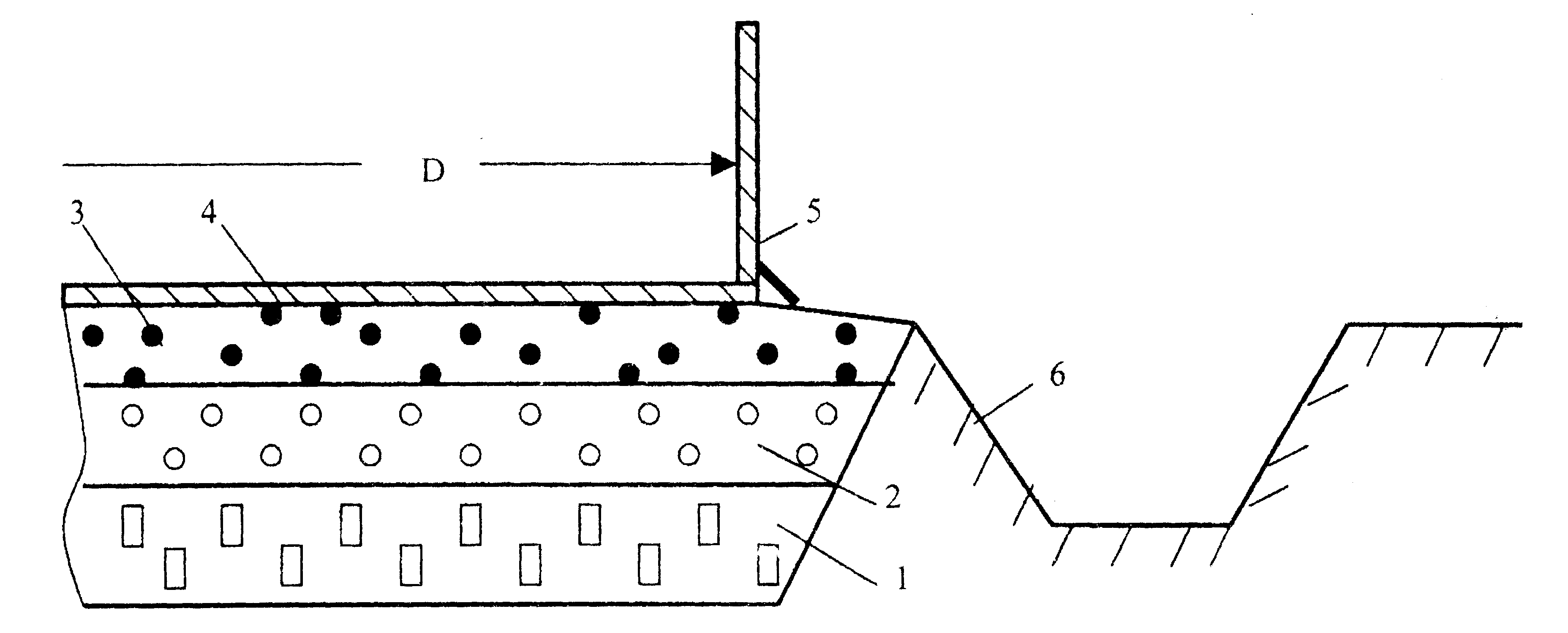

Рис. 42 Фундамент промысловых стальных резервуаров.

ного крана. После выверки правильности собранного днища вручную сваривают четыре сварщика, находя­щиеся на равных расстояниях один от другого.

Перед началом сборки первого пояса резервуара проверяют горизонтальность кольца, на который устанавливается этот пояс, затем проверяется размер листов по длине и ширине, правильность геометриче­ской формы листов. После установки первого пояса с определенными зазорами между листами их свари­вают. Эти работы выполняются 4-6 сварщиками, перемещаемыми в одном направлении. Вертикальные стыки сваривают автоматами. Перед сборкой второго пояса резервуара замеряют длину окружности первого пояса, длину и ширину листов второго пояса, а также проверяют геометрическую форму листов, затем их крепят и сваривают. Вертикальные стыки первого пояса контролируют ультразвуком и просвечивают гамма-лучами, а угловые швы с днищем контролируют на непроницаемость керосином.

Вопрос 6.3: Основания и фундаменты под резервуары.

Особенностью сооружения резервуаров большой вместимости является усиленное основание. Давле-

ние заполненного резервуара на основание определяется из выражения Р= h*p*g ~\----~

s

где h - высота столба жидкости; р - плотность жидкости; G_M - масса резервура; s - площадь попе­речного сечения резервуара.

О О О О

I - грунтовая подсыпка; 2 - песчаная подушка; 3 - гидрофобный слой; 4 - днище резервуара; 5 - нижний пояс резервуара; 6 - дренажный лоток.

Для резервуаров высотой 11-12 м давление на грунт не превышает 0,12-0,13 МПа_% высотой 17-18 м - 0,18 - 0,19 МПа. Поэтому площадки под парки резервуаров выбирают с условием, чтобы несущая способность грунта была не ниже 0ДЗ~0,2МПа.

Парк промысловых резервуаров емкостью до 5000 м³ обычно монтируется на специальных фунда­ментах (рис. 42), состоящих из трех слоев: грунтовой подсыпки 1, песчаной подушки 2 и гидрофильного слоя 3, предохраняющего поступление вод к днищу резервуара и затрудняющего воздухообмен под дни­щем. Гидрофобный слой состоит из песка или песчаного грунта, пропитанного битумом, гудроном или вяз­кой нефтью. Основное назначение гидрофобного слоя - предотвращение коррозионного разрушения днищ резервуара. Толщина гидрофобного слоя колеблется в пределах 8—10 см; песчаной подушки 30 см. Слои уплотняют катком или виброустановкой.
