3. Установка, диагностика и обслуживание системы питания для пк

Для демонтажа старого блока питания, необходимо отключить его провод 220 Вольт. Затем, необходимо выждать 2-3 минуты, и только затем приступать к работе. Внимание! Несоблюдение данного требования может повлечь электротравму.

Блок питания в любом ПК крепится к задней стенке на 4-х винтах (саморезах). Откручивать их можно, только отключив все внутренние разъемы и штекеры блока питания (2 разъема материнской платы, видеокарты, коннекторы дополнительных устройств).

Подключить блок питания к компьютеру можно в обратном порядке: сначала – монтируем в корпус, закрепляя винтами, затем – подключаем разъемы.

Примечание: при манипуляциях с блоком питания, кулер процессора может мешать. Если есть возможность его демонтировать - воспользуйтесь этим (поставите на место – потом, перед включением).

Установка блока питания.

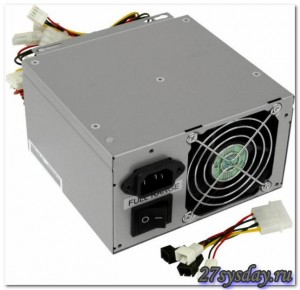

Блок питания имеет провода для подключения к различным элементам компьютера внутри системного блока.(См. рис 3)

Рисунок 3- Блок Питания

На его примере будет показано, как выглядят разные виды проводов и контактных разъемов.

Предварительно отключив питание приступаем к разбору компьютера. Установка блока питания может производиться собственными силами, также как и извлечение старого. На рисунке показан открытый системный блок. (См. рис 4)

Рисунок 4-установленный блок питания

Для излечения старого блока питания надо выкрутить четыре болты на задней стенке компьютера удерживая блок питания. Надо найти все провода, которые идут от блока питания и отключить их от устройств. Теперь отключив кабели питания, блок можно вытаскивать.

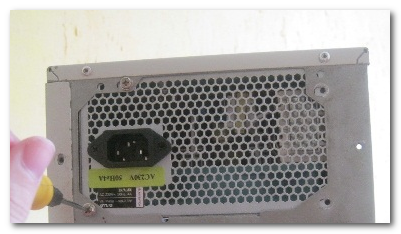

Сначала блок питания ставится на свое место внутри системного блока. На задней стенке блок прикручивается на болты (см.рис. 9)

Рисунок 5- установка блока питания

Затем подсоединяется главный вход Main к материнской плате. Разъем на материнской плате можно найти легко, он может быть в любом месте, и на вид очень длинный. На рисунке 24-канальный разъем подключен к 20-канальному разъему материнской платы.(См. рис 6)

Рисунок 6- подключение питания к материнской плате

Подключать кабеля можно не опасаясь за неправильное подключение. Контакты устроены так, что подключатся только в нужном положении. Когда защелка на кабеле сработала, кабель подключен.

Следующим подключается питание процессора. На рисунке, рядом с главным подключен 4-контакный разъем.(См. рис 7)

Рисунок 7- 4-контакный разъем.

Питание процессора - четыре контактный разъем, со скошенными с одной стороны краями и защелкой.

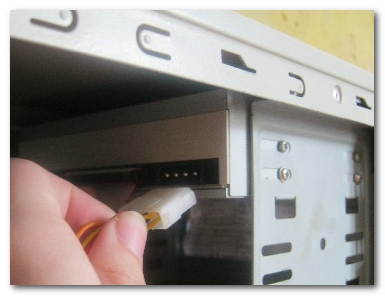

Следующими подключаются периферийные устройства: жесткие диски, DVD-привод, вентиляторы. Подключение Molex к IDE-приводу (см. Рис. 8)

.

Рисунок 8 - Подключение Molex к IDE-приводу

Подключаем питание к IDE дисководу. Желтым проводом к себе.

Теперь осталось подключить питание к кнопкам компьютера и навести порядок в проводах.

После подключения они висят по всему пространству системного блока. Спрятать их можно в отсеки для жестких дисков, для DVD-привода, при необходимости группа проводов скрепляется ворсяной лентой. Следует проверить, чтобы провода не мешали процессорному кулеру, чтобы не смогли зацепиться за лопасти. Также надо проверить движение воздушных масс для вентиляции.

Проверить, что провода убрали и они не мешают кулеру и на передней стенке находится вентилятор на вдув, и ему ничего не мешает, — значит сквозняк будет идти спокойно.

Работающий компьютер разбирать нельзя, и тем более подключать питание к другим устройствам внутри. Нельзя оставлять болтающихся проводов. Не зажимать их в щелях.

Главный канал подачи электричества на материнскую плату (main), имеет много проводков и широкий разъем (см.рис.13). содержит 20 либо 24 контакта. Здесь кабель снабжен 24-хконтактным разъемом. На материнской плате может быть и 20-, и 24-,и даже 28-канальный разъем. Подключать можно любой кабель блока к любому разъему материнской платы. Часто Main-канал снабжается еще одним или двумя 4-контакными разъемами, которые находятся отдельно.

Провод подачи энергии на процессор. На фото расположен рядом с главным кабелем, провода черные и желтые. Имеет 4 контакта. Его форма, скошенными с одной стороны краями, не позволит подключить его неправильно. (См. Рис 9)

Рисунок 9-Питание 20 и 4 пин

Контакты разъемов периферийных устройств. От блока отходят два-четыре канала с несколькими разъемами. У нас таких три. Толстые разъемы с четырьмя входами – это «Molex», предназначены для подключения IDE- устройств и вентиляторов. (См. рис 10)

Рисунок 10-«Molex», предназначены для подключения IDE- устройств и вентиляторов.

SATA-разъемы тонкие, черного цвета предназначены для подключения SATA-устройств.

Еще на верхнем канале виден маленький разъемчик белого цвета. Он нужен для подключения флоппи-дисковода. (См. Рис 11)

Рисунок 11-разъм белого цвета для подключения флоппи-дисковода

Разъемы PCI-Express. Это 6-канальные разъемы для подключения устройств PCI-Express дополнительным питанием. Но фото выше такой канал один, второй сверху. Иногда питание нужно подключать к видеокарте,через переходник, потому, что у блока питания нет разъема PCI-Express.(См. рис 12)

Рисунок 12- подключение питания к видеокарте через переходник

Переходник - разъем PCI-Express, к которому подключается питание. В данном случае IDE разъемы.

Разъемы блоков питания могут дополняться переходниками. Это вызвано необходимостью использовать большое количество устройств, которые имеют определенный разъем подключения, но на блоке этих разъемов не хватает.

Включение компьютера с новым БП.

Подав питание 220 Вольт на новый БП, не нужно сразу включать компьютер. Необходимо подождать секунд 10-15 сначала: мывы будем слушать, не происходит ли что-либо «неординарное». Если слышим писк, звон дросселей – идем и меняем блок питания по гарантии. Если же мы слышим периодически повторяющийся «металлический» щелчок – не включать компьютер с таким блоком питания.

Если в дежурном режиме, блок питания «щелкает» - это работает система защиты. Необходимо отключить такой блок питания, отсоединить его разъемы (коннекторы). Можно попробовать собрать то же самое еще раз - если проблема повторяется, несем блок питания в сервисный центр (возможно, неисправен сам блок).

Компьютер с исправным БП включается практически сразу же, при нажатии кнопки «Power» ATX-корпуса. Должно появиться изображение на мониторе – теперь мы можем продолжить работу, но уже - с новым блоком питания.
