Порядок виконання роботи

1. Ознайомитися з обладнанням, що використовується при виконанні роботи, і записати в таблицю (див. стор. 11) технічні характеристики вимірювальних приладів.

2. Скласти електричне коло установки для дослідження лінії передачі електроенергії за схемою, яка зображена на рис. 3.3.

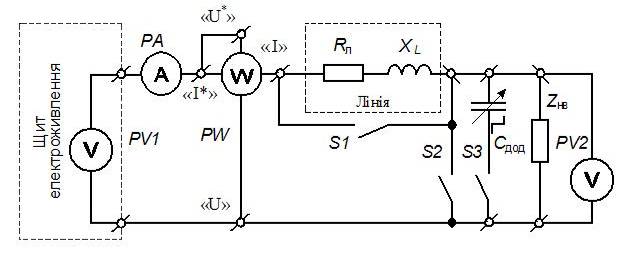

Рис. 3.3. Схема установки для дослідження лінії передачі електроенергії

3. Визначити параметри лінії передачі електроенергії, для чого замкнути вимикач S2 , увімкнути щит електроживлення та встановити таке не більше за межу виміру ватметра за напругою довільне значення напруги U_вх , щоб струм у лінії не перевищував допустиме для нього значення та межу виміру амперметра. Виміряти значення напруги U_вх вольтметром PV1 , струму I_л амперметром РА і активної потужності Р_л ватметром PW . Результати вимірювань записати у табл. 3.1.

Таблиця 3.1

Вимірювання			Обчислення
Uвх, В	Iл, А	Pл, Вт	Zл, Ом	Rл, Ом	, Ом	Lл, мГн	cos φл	 л, град

4. Обчислити параметри лінії за формулами:

; ; ; ; ,

де f – частота струму в електромережі. Результати обчислень записати у табл. 3.1.

5. Визначити параметри споживача електроенергії, для чого розімкнути вимикач S2 , замкнути вимикач S1 (Z_л=0), увімкнути щит електроживлення та встановити довільне значення напруги U_вх за умови, вказаній у п.3. Результати вимірювань записати у табл. 3.2.

Таблиця 3.2

Вимірювання			Обчислення
Uвх, В	Iл, А	Pл, Вт	Zнв, Ом	Rнв, Ом	, Ом	Yнв, Cм	Gнв, Cм	, Cм	cos φл	 л, град

6. Обчислити параметри споживача електроенергії за формулами:

; ; ; ;

; ; .

Результати обчислень записати у табл. 3.2.

7. Визначити ємність конденсатора С_0дод, за якої виникає резонанс струмів у паралельній ділянці „конденсатор – споживач”, за формулою , де f – частота струму в електромережі, Гц.

8. Дослідити лінію передачі електроенергії, для чого розімкнути вимикач S1 , увімкнути вимикачем S3 конденсатор С_дод = 1,75 С_0дод та увімкнути щит електроживлення. Поступово збільшувати напругу U_вх до значення, при якому стрілка амперметра РА відхилиться до кінця шкали. Далі при незмінному значенні досягнутої напруги U_вх , змінюючи ємність конденсатора таким чином, щоб відношення С_дод / С_0дод дорівнювали: 0; 0,25; 0,5; 0,75; 1; 1,25; 1,5; 1,75, зняти покази вимірювальних приладів при кожному з цих відношень. Результати записати у табл. 3.3.

Таблиця 3.3

Сдод/ С0дод

Сдод, мкФ

Вимірювання

Обчислення

Uвх, В

Uнв, В

Iл, А

IСдод, А

Pвх, Вт

Zвх, См

Uл, В

Рнв, Вт

Рл, Вт

Pвх, Вт

Qвх, В·Ар

Sвх, В·А

cos φвх

φвх, град

9. Обчислити параметри лінії передачі електроенергії за фор­мулами: ; ; ; ; ; ; . Результати обчислень записати у табл. 3.3.

10. Побудувати векторні діаграми струмів I_л, , I_нв , I_Сдод і нап­руг U_вх , U_л , U_нв для таких значень ємності додаткового конденсатора: С_дод = 0,5 С_0дод ; С_дод = С_0дод ; С_дод =1,5 С_0дод . Вказати на цих діаграмах кути зсуву фаз.

11. Побудувати на одному рисунку графіки залежностей: I_л = f (С_дод), U_л = f (С_дод), Р_л = f (С_дод), U_нв = f (С_дод) , S_вх = f (С_дод), cos φ_вх = f (С_дод), Z_вх = f (С_дод).

Зміст звіту

Звіт повинен містити:

1. Мету і порядок виконання роботи.

2. Таблицю характеристик вимірювальних приладів.

3. Схему установки для дослідження лінії передачі електроенергії.

4. Необхідні розрахункові формули.

5. Таблиці з результатами вимірювань і обчислень.

6. Векторні діаграми, побудовані за даними п. 10.

7. Графіки залежностей: Z_вх = f (С_дод), cos φ_вх = f (С_дод), S_вх = f (С_дод), I_л = f (С_дод), U_л = f (С_дод), Р_л = f (С_дод), U_нв = f (С_дод) .
