Порядок виконання роботи

1. Ознайомитися з обладнанням, що використовується при виконанні роботи, і записати в таблицю (див. стор. 11) технічні характеристики вимірювальних приладів.

2. Скласти електричне коло установки для дослідження лінії передачі електроенергії згідно зі схемою, яка зображена на рис. 2.4.

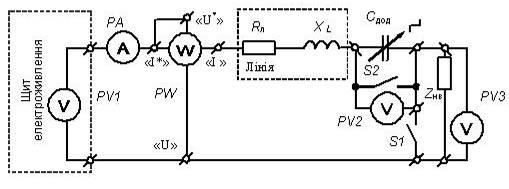

Рис. 2.4. Схема установки для дослідження лінії передачі електроенергії

3. Визначити параметри лінії передачі електроенергії, для чого замкнути вимикачі S1 і S2 , увімкнути щит електроживлення та встановити таке не більше за межу виміру ватметра за напругою довільне значення напруги U_вх, щоб струм у лінії не перевищував допустиме для нього значення та межу виміру амперметра. Виміряти значення напруги U_вх вольтметром PV1 , струму I_л амперметром РА і активної потужності Р_л ватметром PW . Результати вимірювань записати у табл. 2.1.

Таблиця 2.1

Вимірювання			Обчислення
Uвх, В	Iл, А	Pл, Вт	Zл, Ом	Rл, Ом	, Ом	Lл, мГн	cos φл	 л, град

4. Обчислити параметри лінії за формулами:

; ; ; ; ,

де f – частота струму в електромережі. Результати обчислень записати у табл. 2.1.

За даними табл. 2.1 побудувати векторну діаграму напруг , , і струму .

5. Дослідити явище резонансу напруг у короткозамкненій лінії, змінюючи для цього ємність додаткового конденсатора С_дод. Попередньо визначити ємність конденсатора , за якої у лінії виникає резонанс напруг за формулою: .

Включити у лінію конденсатор з ємністю , розімкнувши для цього вимикач S2 та увімкнути щит електроживлення. Поступово збільшуючи напругу встановити таке її значення, при якому стрілка амперметра відхилиться до кінця шкали. Далі при незмінному значенні досягнутої напруги змінювати ємність конденсатора таким чином, щоб відношення цієї ємності до резонансної були близькі до таких значень: 0; 0,25; 0,5; 0,75; 1; 1,25; 1,5; 1,75. При цьому вимірювати величини, вказані у п. 3, та напругу на конденсаторі за допомогою вольтметра PV2 . Результати вимірювань записати у табл. 2.2.

Таблиця 2.2

	, мкФ	Вимірювання				Обчислення
		Uвх, В	, В	Iл, А	Pл, Вт	Zл, Ом	, Ом	S, В·А	cos φл	φл, град

6. Обчислити параметри лінії передачі електроенергії за фор­мулами:

; ; ; .

Результати обчислень записати у табл. 2.2.

7. Побудувати за даними табл. 2.2 графіки залежностей: I_л = f ( ), = f ( ), cos φ_л = f ( ), Z_л = f ( ).

8. Порівняти між собою відношення опорів і напруг , які виміряні у режимі резонансу, та дати висновки.

9. Дослідити залежність вхідної напруги лінії передачі елек­троенергії від струму навантаження U_вх = f (I_л ) при різних сталих значеннях ємності додаткового конденсатора С_дод за умови сталості напруги на споживачі U_нв = const, яка вимірюється вольтметром PV3. Для чого розімкнути вимикачі S1 і S2 . Потім, встановити за допомогою регулювання опору споживача чотири, п’ять різ­них значень струму навантаження I_л при сталій ємності конденсатора С_дод і виміряти величини, вказані у пп. 3, 5. При цьому підтримувати напругу U_нв , яка вимірюється вольтметром PV3 , на заданому рівні регулюванням вхідної напруги U_вх. Досліди провести при трьох різних значеннях ємності конденсатора С_дод : .

Результати вимірювань записати у табл. 2.3.

Таблиця 2.3

, мкФ	Вимірювання					Обчислення
	Uвх, В	, В	Uнв, В	Iл, А	P, Вт	, Ом	Zл, Ом	, В	, Вт

За даними табл. 2.3 побудувати графік сімейства залежностей U_вх = f (I_л), = f (I_л), = f (I_л) для ємностей конденсатора .

10. Дослідити залежність напруги на споживачі електроенергії від струму навантаження U_нв = f (I_л ) при різних сталих значеннях ємності додаткового конденсатора С_дод за умови сталості напруги на вході лінії U_вх = const . Для чого за допомогою регулювання опору споживача встановити чотири, п’ять різ­них значень струму навантаження I_л при сталій ємності конденсатора С_дод і виміряти при незмінній напрузі U_вх величини, вказані у пп. 3, 5, 8. Досліди провести при трьох різних значеннях ємності конденсатора С_дод : .

Результати вимірювань записати у табл. 2.3.

За даними табл. 2.3 побудувати графік сімейства залежностей U_нв = f (I_л ), = f (I_л ), = f (I_л ) для ємностей конденсатора .

Зміст звіту

Звіт повинен містити:

1. Мету і порядок виконання роботи.

2. Таблицю характеристик вимірювальних приладів.

3. Схему установки для дослідження лінії передачі електроенергії.

4. Необхідні розрахункові формули.

5. Таблиці з результатами вимірювань і обчислень.

6. Векторну діаграму, побудовану за даними пп. 4.

7. Графіки залежностей: I_л = f ( ), = f ( ), Z_л = f ( ), cos φ_л = f ( ).

8. Графіки залежностей: U_вх = f (I_л), = f (I_л), = f (I_л) при U_нв = const та U_нв = f (I_л), = f (I_л ), = f (I_л) при U_вх = const, зняті при трьох різних значеннях ємності С_дод .

9. Короткі висновки за результатами роботи.
