Порядок виконання роботи
1. Ознайомитися з обладнанням лабораторної установки і записати в табл. 1.1. технічні характеристики вимірювальних приладів.
Таблиця 1.1
Назва приладу |
Умовна позначка на схемі |
Система вимірювання |
Клас точності |
Межа виміру |
Ціна поділки шкали |
|
|
|
|
|
|
2. Скласти електричне коло установки для дослідження лінії передачі електроенергії за схемою, яка зображена на рис. 1.3.

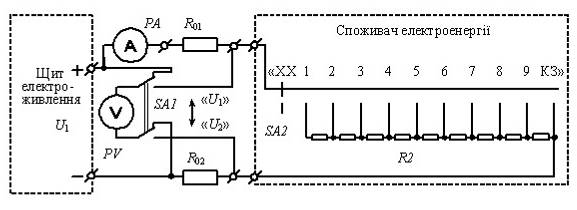

Рис.
1.3. Електрична схема установки для
дослідження лінії передачі електроенергії
3. Установити перемикач SA2 у положення «ХХ» і, увімкнувши щит електроживлення, подати на вхід моделі лінії задане значення напруги U1 . Виміряти значення струму I і напруги U2 . Поступово зменшувати опір споживача R2 перемикачем SA2 , перемикаючи його послідовно в положення «1», «2», ... , «9», «КЗ» , і, підтримуючи на заданому рівні напругу на вході лінії U1, повторити вимірювання.
Результати вимірювань записати у табл. 1.2.
Таблиця 1.2
Вимірювання |
Обчислення |
Положення SA2 |
|||||||
U1, В |
U2, В |
I, A |
U0, B |
P1, Вт |
P2, Вт |
P0, Вт |
η, % |
R0, Ом |
|
|
|
|
|
|
|
|
|
|
|
4. Виконати вимірювання за п. 3 при іншому заданому значенні напруги на вході лінії U1 . Результати вимірювань записати у табл. 1.2.
5. Обчислити величини, вказані в табл. 1.2, та побудувати на одному рисунку графічні залежності P1 = f (I ), P2 = f (I ), P0 = f (I ), η = f (I ), U2 = f (I ), U0 = f (I ) для кожного з двох заданих значень напруги на вході лінії U1.
Зміст звіту
Звіт повинен містити:
1. Мету і порядок виконання роботи.
2. Таблицю характеристик вимірювальних приладів.
3. Схему установки для дослідження лінії передачі електроенергії.
4. Використані розрахункові формули та результати розрахунку величин: P1 , P2 , P0 , η , R0 .
5. Таблицю з результатами вимірювань та обчислень.
6. Суміщені на одному рисунку графічні залежності P1 = f (I ) , P2 = f (I ) , P0 = f (I ) , η = f (I ) , U2 = f (I ) , U0 = f (I ) для кожного з двох заданих значень напруги джерела електроенергії U1.
7. Висновки за результатами роботи.
Контрольні питання
1. Від яких факторів залежать значення напруги на споживачі електроенергії, підключеного до лінії передачі?
2. Від чого залежать значення ККД лінії передачі електроенергії?
3. Яким чином забезпечують високі значення ККД енергетичних ліній передачі постійного струму?
4. За яких умов корисна потужність, що передається лінією передачі електроенергії, є найбільшою?
5. Які номінальні значення напруги застосовують в електромережах постійного струму?
6. Назвіть області застосування ліній передачі електроенергії постійного струму з напругою до 1000 В.
Лабораторна робота 2
ДОСЛІДЖЕННЯ однофазної лінії передачі енергії з регулюванням реактивного опору лінії
