Теоретическое обоснование

При проведении поиска радиозакладного устройства появляется необходимость: 1) произвести сканирование заданного диапазона частот, 2) установить шаг сканирования, 3) установить конкретный номинал частоты, 3) определить режим модуляции, 4) зафиксировать заданный источник радиоизлучения.

1. Технические характеристики сканирующего приемника ar-8000

Сканирующий приемник AR-8000 – высокочувствительный носимый приемник, обеспечивающий частотный диапазон от 500 кГц до 1900 МГц без пропусков в диапазоне (реально приемник обеспечивает прием со 100 кГц). В AR-8000 используется усовершенствованный высококонтрастный новый матричный жидкокристаллический дисплей (LCD). В AR-8000 имеется антенна на ферритовом стержне. Антенна укреплена в корпусе AR-8000 для обеспечения приема на средних волнах.

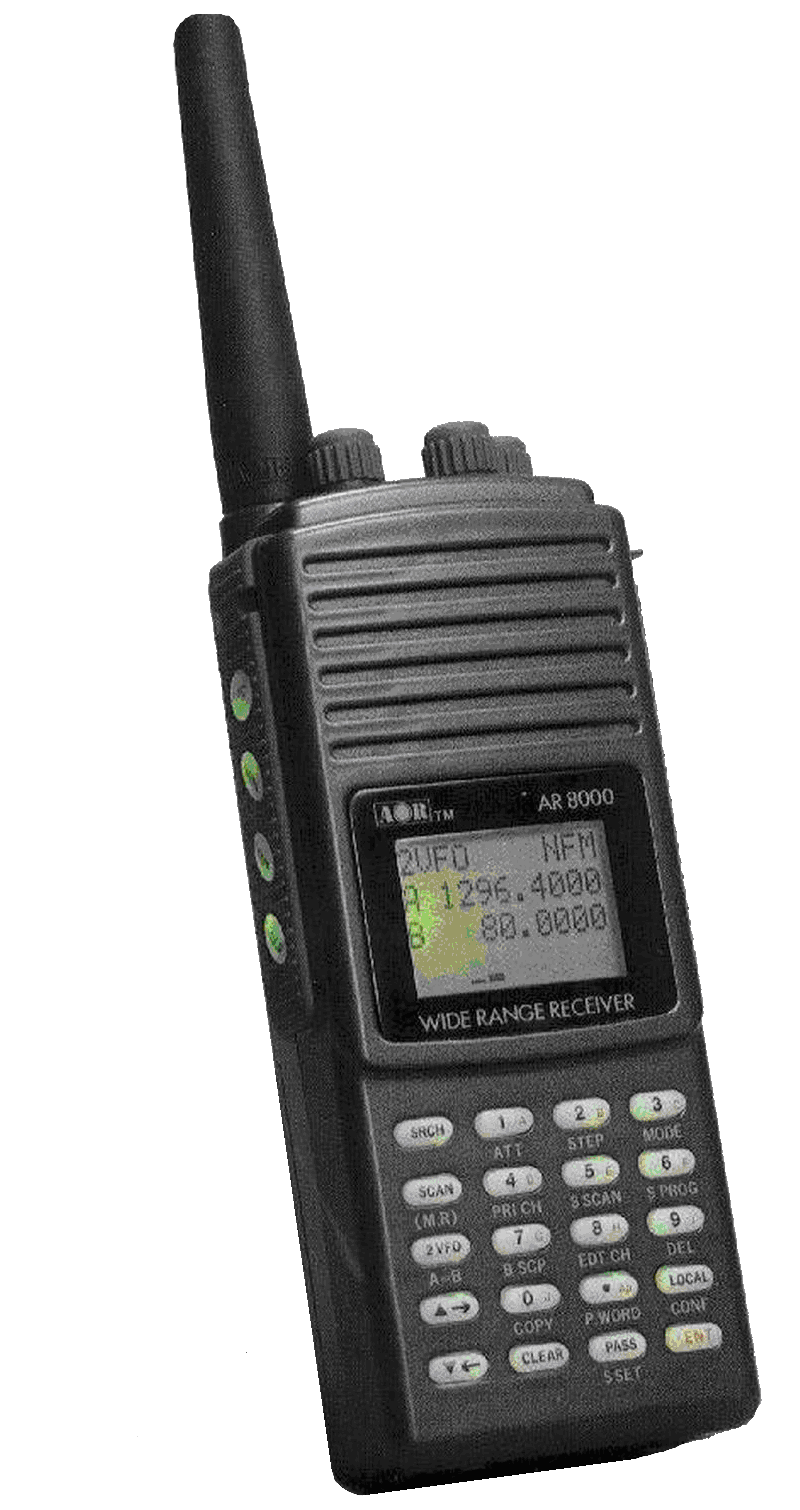

Внешний вид приемника AOR AR-8000 представлен на рисунке 1.

Рисунок 1 – Внешний вид приемника

1.1. Типы используемых антенн

Ферритовая антенна, VHF-UHF дискоконусные антенны, коротковолновые длиннопроводные антенны, активные рамочные настольные антенны. Подключение антенн осуществляется через высококачественный разъем BNC с сопротивлением 50 Ом.

К нему должна подключаться поставляемая стандартная 16-см штыревая антенна, и она обеспечивает хорошую работу по всему частотному диапазону.

Приемник имеет банки памяти и поиска. Всего предоставляется 1000 каналов памяти, которые разбиты на 20 банков, в каждом по 50 каналов. AR-8000 будет осуществлять поиск и сканирование с максимально приемлемой (и быстрой) скоростью – приблизительно 30 приращений в секунду. Кроме того, имеются 20 программируемых банков поиска, 10 из которых для удобства заранее запрограммированы при изготовлении, но все они могут быть перепрограммированы. В банки памяти могут быть введены «особые» частоты, откуда их можно вызвать только при вводе пароля, определенного пользователем – это может защитить информацию от чужих глаз.

AR-8000 разработан для работы от внутренних никель-кадмиевых батарей, внутренних сухих гальванических элементов или внешнего источника питания постоянного тока 11–16 В при минимальном токе 300 мА.

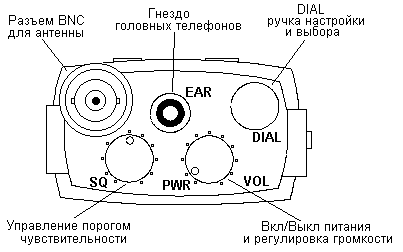

Функциональные органы управления приемником AR-8000 представлены на рисунке 7.2.

Рисунок 7.2 – Органы управления приемником AOR AR-8000

EAR - подсоединение наушников/динамика.

SQ – управление порогом чувствительности.

DIAL - управление настройкой/селектор.

Управление порогом чувствительности используется для исключения нежелательных фоновых помех при контроле обычно нерабочей частоты. Оно используется микропроцессором AR-8000 для определения активности канала (занятости). Приемник не может осуществлять сканирование или поиск при наличии фоновых шумов.

Этот орган управления изменяет частоту приема в сторону повышения и понижения в зависимости от того, какое выбрано шаговое приращение, и работает как селектор при вводе конкретных данных при использовании меню.

PWR/VOL – переключатель включения/выключения и управление громкостью.

На лицевой стороне приемника, находится передняя панель, состоящая из жидкокристаллического дисплея, клавиатуры и динамика.

Клавиатура на передней панели содержит 20 клавиш, расположенных 4 по горизонтали и 5 по вертикали. Клавиши – многофункциональные и в сочетании с функциональными клавишами на боковой панели [FUNK] и [DIAL] используются для ввода частот и других данных, необходимых для работы.

AR8000 оснащен внутренним динамиком, направленным в сторону передней панели. При подсоединении внешних наушника, головных телефонов или микрофона, внутренний динамик автоматически отключается.

С левой стороны изображена боковая панель, состоящая из следующих клавиш:

• [FUNC] – функциональная клавиша, используется для доступа к дополнительным функциям клавиш, указанным ниже клавиш клавиатуры. С использованием этой клавиши также могут быть доступны другие функции.

• [MONI] – клавиша контроля (отключения схемы управления порогом чувствительности) – эта клавиша используется для отключения порога чувствительности, что позволяет контролировать очень слабые или нестабильные сигналы.

• [LAMP] – подсветка LCD, клавиатуры и боковой панели.

• [K.LOCK] – блокировка клавиатуры. При работе имеется возможность электронной блокировки клавиатуры и [DIAL] для предотвращения случайных изменений частоты, режима и т. д. Это полезно при контроле одной конкретной частоты, и когда приемник находится в кармане.

С правой стороны изображена боковая панель, на которой расположена клавиша DС 12V (подсоединение зарядного устройства или источника питания).

Приемник также может быть подсоединен к внешнему источнику питания, рассчитанному на напряжение 12 В постоянного тока, для работы вне дома (например, питание от автомобильного прикуривателя с использованием шнура постоянного тока).

На задней панели располагаются:

• крышка, закрывающая отсек для размещения батарей, которую можно сдвинуть вниз;

• под крышкой расположены разъем RS232C – REMOTE/TAPE и батареи.
