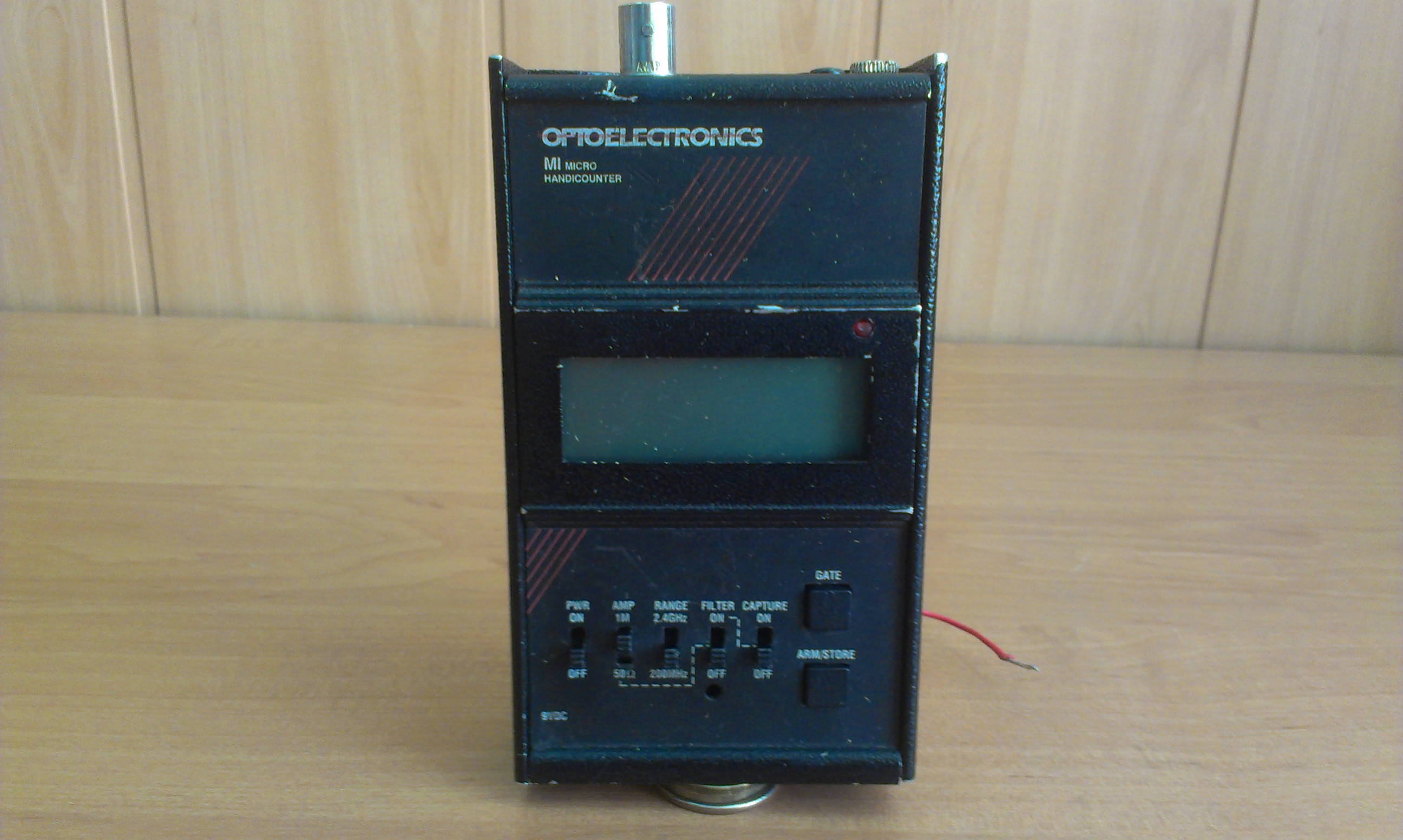

1.2. Счетчик частоты м1
Предназначен для измерения частоты электрических и радиосигналов, поиска подслушивающих устройств. Обладает гораздо большей чувствительностью, чем обычные частотомеры, в особенности на радиочастотах. Для измерения внутрисхемных частот генераторов и измерений в контрольных точках используется усилитель с входным сопротивлением 1 МОм и зондом для непосредственного подключения. Для уменьшения ложных отсчетов, микропроцессор осуществляет цифровую фильтрацию сигналов. Встроенное программное обеспечение проверяет приходящие сигналы на стабильность и когерентность и только при этих условиях отсчет будет выдан пользователю. Встроенная память позволяет сохранять последние три частоты для их последующей проверки. Счетчик оборудован асинхронным последовательным интерфейсом, позволяющим подключать устройство к персональному компьютеру для записи частотной информации. Использование конвертера уровней модели СХ12 позволяет подключать счетчик непосредственно к последовательному порту персонального компьютера. Для протоколирования времени и даты записанных частот следует пользоваться специальным программным обеспечением.
Особенности: цифровая фильтрация позволяет снизить влияние случайных шумов и флуктуаций на показания счетчика без потери его чувствительности или уменьшения дальности приема; автоматический цифровой захват блокирует дисплей на первом, прошедшем через фильтр значении; порт для цифровой связи позволяет протоколировать данные на персональном компьютере с использованием конвертера модели СХ12 RS-232С и программного обеспечения; 10-ти цифровой жидкокристаллический дисплей с подсветкой для оптимальной видимости при любых условиях освещения; высокое быстродействие, обеспечивающее непосредственный отсчет частоты 250 МГц с разрешением 1 Гц в секунду; 10 значений времени от 100 мкСек до 10 Сек с промежутком между измерениями 13 мСек; усилители с высоким сопротивлением и сопротивлением 50 Ом, перекрывающие весь диапазон рабочих частот; сверхчувствительный 16-и сегментный индикатор величины сигнала радиочастоты действует независимо от счетчика.
Основные технические характеристики:
Диапазон измеряемых частот: |
10 Гц - 50 МГц 200 Гц - 2.8 ГГц |
Усилитель: |
1 МОм 50 Ом |
Сопротивление: |
1 МОм, 30 пФ 50 Ом |
Дисплей: |
10-ти цифровой жидкокристаллический |
Разрешение: |
1 Гц в секунду |
КСВН: |
<2:1 |
Методика и порядок выполнения работы
1) Изучить теоретический материал.
2) С разрешения преподавателя провести фиксацию частоты заданного кустарного радиозакладного устройства и определить его уровень с использованием портативного частотомера CUB.
3) С разрешения преподавателя провести фиксацию частоты заданного кустарного радиозакладного устройства и определить его уровень с использованием счетчика частоты М1.
4) Заполнить таблицу результатов зафиксированных значений частоты излучения РЭС (Приложение 1).
Содержание отчета и его формы
Отчет должен иметь форму согласно оформлению простого реферата. Титульный лист должен включать название дисциплины, название лабораторной работы, фамилию и инициалы сдающего студента, номер группы, фамилию и инициалы принимающего преподавателя.
Основная часть работы должна содержать:
сведения об изученных принципах работы и тактико-технических характеристиках счетчиков частоты CUB и М1, и полученным данным при сканировании заданного диапазона частот и частоте заданного кустарного радиозакладного устройства (источника радиоизлучения), описать навыки, полученные при настройке счетчиков частоты;
сделать выводы о полученных результатах;
заполнить таблицу результатов зафиксированных значений заданного кустарного радиозакладного устройства (частоту излучения РЭС);
сделать выводы о проделанной работе.
Вопросы для защиты работы
Порядок использования и основные технические характеристики счетчика частоты CUB,
Порядок использования и основные технические характеристики счетчика частоты М1.
Приложение №1
Таблица результатов зафиксированных источников излучений значений частот РЭС
№ п\п |
Зафиксированные значения |
Портативный частотомер CUB |
Портативный частотомер М1 |
1. |
Зафиксированная частота закладного устройства |
|
|
2. |
Напряжение сигнала (дБ)
|
|
|
3. |
Вид модуляции
|
|
|
