6. Блок питания
Блок питания (рис. 9, а) предназначен для создания напряжения (необходимой величины) постоянного тока для работы ЭДУ и ЭИУ, регулируемых ограничителей и ФЧВ.
Блок питания состоит из трансформатора Т3, диодного моста VD7-VD10 (рис. 9, б), ограничительного (балластного) резистора и R44 и стабилитронов VD1- VD4 типа Д814В (Uст = 10 В). Полярный конденсатор С24 большой емкости играет роль фильтра для стабилизированного напряжения Uвых.
Для термокомпенсации изменения напряжения стабилизации из-за изменения температуры может применяться диод, включаемый встречно к стабилитронам.
а) б)

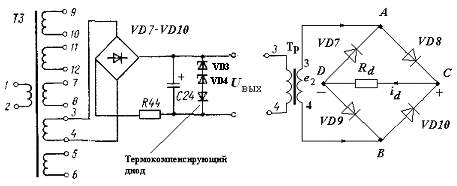

Рис. 9. Диодная мостовая схема (а) и блок питания (б)
7. Подготовка к работе
Используя лекции и литературу, нарисуйте схему, характеристики и объясните работу:
– блок-схему (рис. 1) блока коррекции;
– усилителя переменного тока (рис. 2);
– ФЧВ на диодах (рис. 3);
– ФЧВ на транзисторах (рис. 4, 5);
– параметрических стабилизаторов (рис. 6, 7)
– ограничителя выходного сопротивления (рис. 8);
– блока питания (рис. 9).
8. Измерения и обработка результатов
8.1. Исследование демодулятора на диодах
Цель работы: исследование режимов работы демодулятора на диодах с помощью EWB при различных параметрах схемы.
8.1.1. Сформируйте схему демодулятора, представленную на рис. 3, без конденсаторов фильтра С, обозначенных пунктиром. Рассчитайте значение оп~ и установите параметры схемы в соответствии с вариантом (табл. 1).
Таблица 1
Параметры |
Вариант |
|||||||||
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
f, Гц |
50 |
|||||||||
Uвх~, В |
0,90 |
0,91 |
0,92 |
0,93 |
0,94 |
0,95 |
0,96 |
0,97 |
0,98 |
0,99 |
вх, град |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Uоп~, В |
0,90 |
0,91 |
0,92 |
0,93 |
0,94 |
0,95 |
0,96 |
0,97 |
0,98 |
0,99 |
, град |
0 |
|||||||||
Модель |
2n (VT); 1n (VD) |
Motorol1 |
||||||||
VT |
2218 |
2222 |
2212A |
3409 |
4401 |
BC107 |
BC107A |
BC107B |
BC108 |
DC108B |
VD |
4001 |
4148 |
4001 |
4048 |
4001 |
1199 |
1200 |
1200C |
1202 |
1204 |
R1 = R2, Ом |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
C, мФ |
0,9 |
0,91 |
0,92 |
0,93 |
0,94 |
0,95 |
0,96 |
0,97 |
0,98 |
0,99 |
Rн, кОм |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
Активируя схему, снимите осциллограммы сигналов на входе и выходе схемы. Определите (табл. 2) значение напряжения Uн= (используйте мультиметр) амплитуду ″биений″ Um по осциллографу (рис. 3, б). Объясните полученные данные.
8.1.2. Подключите конденсатор фильтра С. Повторите измерение п. 8.1.1.
8.1.3. Увеличьте значение емкости С в 2 раза. Повторите измерение п. 8.1.1.
8.1.4. Измените фазу оп так, чтобы значение было равно = 90o. Повторите измерение п. 8.1.1.
8.1.5. Установите значение = 180o. Повторите измерение п. 8.1.1.
8.1.6. Объясните полученные данные.
Таблица 2
-
Параметры
Вариант № ?; f = ?; Uвх~ =?; Uоп~= ?; вх = ?.
оп
Uвых
Um
Осциллограммы
= 0о, С = 0
?
?
?
?
= 0 о, С = ?
?
?
?
?
= 0 о, 2С = ?
?
?
?
?
= 90о, 2С = ?
?
?
?
?
= 180о, 2С = ?
?
?
?
?
