Планировка агрегатного цеха
Расположение оборудования в цехе должно соответствовать схеме технологического процесса. Например, для агрегатного цеха – в соответствии с рисунком 9.
Рисунок 9 – Схема технологического процесса агрегатного цехов
Для агрегатного цеха подбирается технологическое оборудование по рекомендации [ 4 ] и в сети INTERNET (табл. 29).
Таблица 29 – Ведомость технологического оборудования агрегатного цеха
Наименование оборудования |
Кол-во
|
Тип и модель
|
Техническая характеристика, размеры |
Площадь, м2 |
|
на ед. |
общ. |
||||
1 |
2 |
3 |
4 |
5 |
6 |
1 |
|
|
|
|
|
2 |
|
|
|
|
|
3 |
|
|
|
|
|
4 |
|
|
|
|
|
5 |
|
|
|
|
|
Площадь оборудования в агрегатном цехе |
|
Определяется уточненная площадь проектируемого цеха по формуле, м2:
где:
–
коэффициент плотности расстановки
оборудования в цехе или зоне
=
38м2
На плане условными обозначениями наносятся места подвода воды, сжатого воздуха, силовой электроэнергии, канализационные стоки, вентиляции и т.д.

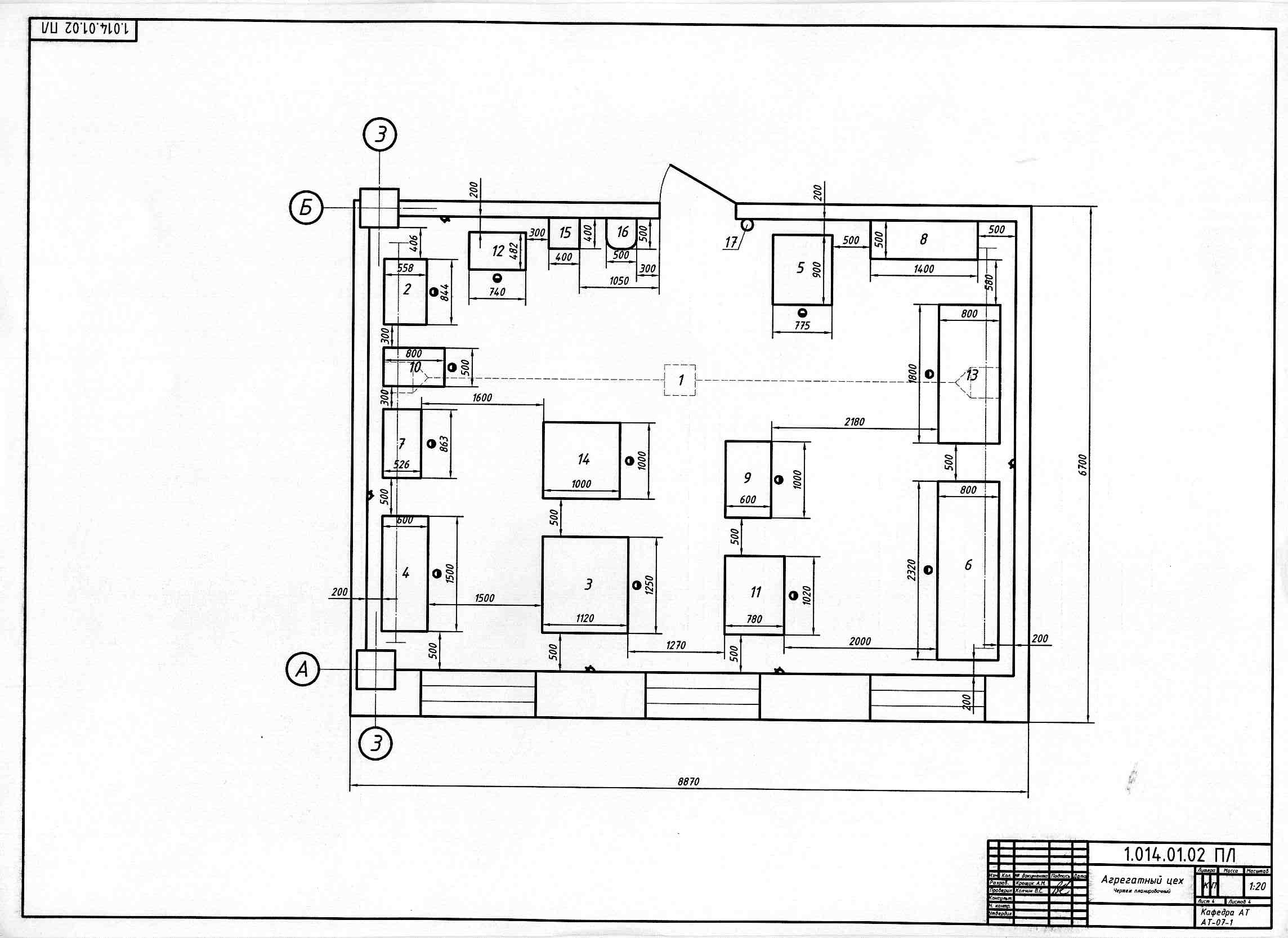

На рисунке 10 приведен пример планировочного чертежа
Рисунок 10 – Пример планировочного чертежа агрегатного цеха

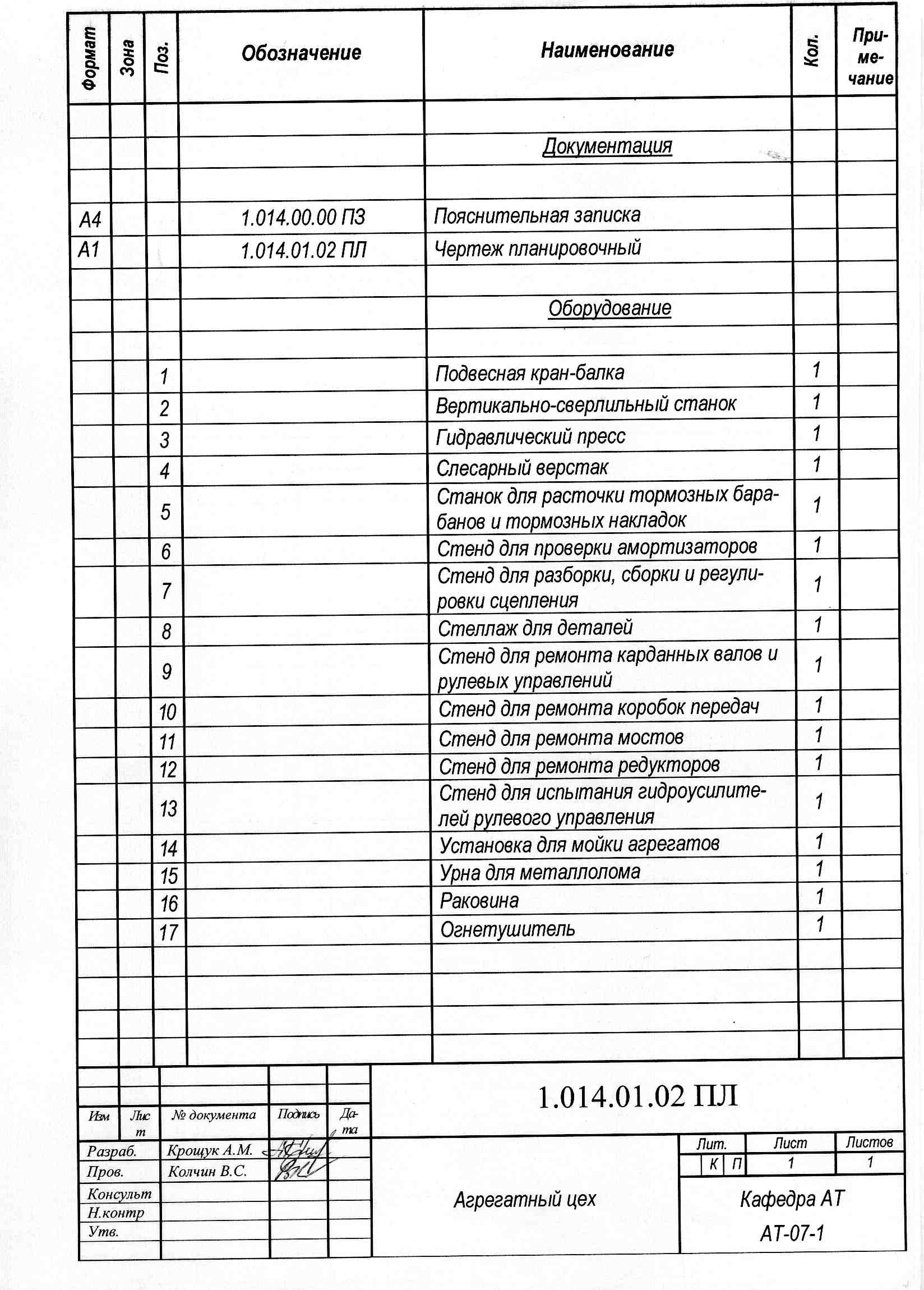

На рисунке 11 приведен пример спецификации агрегатного цеха
Рисунок 11 – Пример спецификации агрегатного цеха
Заключение
??????
Список использованных источников
Проектирование предприятий автомобильного транспорта. Учебное пособие для студентов специальности 190601 – Автомобили и автомобильное хозяйство. Составили В.С.Колчин, Т.Г. Зарифова. – Иркутск. Издательство ИрГТУ. 2008. – 79с. Электронный носитель
Проектирование предприятий автомобильного транспорта. Методические указания по курсовому и дипломному проектированию для студентов специальности 190601–Автомобили и автомобильное хозяйство. Составил В.С.Колчин. – Иркутск. Издательство ИрГТУ. 2008. 60с.
Постановление Минтруда РФ от 17 октября 2000 г. N 76 "Об утверждении Межотраслевых норм времени на погрузку, разгрузку вагонов, автотранспорта и складские работы"
Об утверждении единых норм времени на перевозку грузов автомобильным транспортом и сдельных расценок для оплаты труда водителей. Постановление Государственного комитета СССР по труду и социальным вопросам от 13 марта 1987г. №153/6-142.
Каспришин Д.И., Колчин В.С., Томиямо С.К. Техническая эксплуатация автомобилей. Методические указания по разработке технологических процессов в курсовом и дипломном проектировании: Учебное пособие. Иркутск: Изд-во ИрГТУ, 2006. – 52 с.
Г.Г. Гришин, В.С. Колчин, Е.М. Портнягин, О.А. Свирбутович. Методические указания по выполнению дипломного проекта для студентов специальности 190601 – Автомобили и автомобильное хозяйство направления подготовки 190600 – Эксплуатация наземного транспорта и транспортного оборудования укрупнённой группы направлений 190000 – Транспортные средства. Иркутск. Изд-во ИрГТУ. 2011г. – 45 с.
