3 Планировка автотранспортного предприятия

3.1 Генеральный план атп Генеральный план атп выполнен в соответствии со схемой производственного процесса (Рисунок 1).

Генеральный план выполняется в масштабе 1:400. На плане наносятся по габаритным размерам производственный и административно – бытовой корпуса, очистные сооружения, склад кислорода и ацетилена, склад металла, склад списанных автомобилей и агрегатов, зона хранения автомобилей, пожарный водоем, контрольно-технический пункт.

Указаны пути движения автомобилей по территории АТП. Ширина наружных проездов не менее 3 м при одностороннем движении.

Ко всем зданиям должен быть предусмотрен подъезд пожарных машин.

АТП имеет два въезда. Ворота для въезда (выезда) на территорию располагаются с отступом от красной линии, равным длине автомобиля.

Территория АТП изолирована от городского движения транспорта и пешеходов. Вне территории АТП, рядом с административно-бытовым корпусом располагается стоянка персонала.

автомобили исправные, автомобили, требующие проведения диагностики, технического обслуживания и текущего ремонта.

Рисунок 1 – Схема производственного процесса АТП

На листе (см. рисунок 2) нанесены показатели генерального плана:

– площадь застройки, равная сумме площадей, занятых зданиями и сооружениями, площадками для хранения автомобилей (в площадь застройки не включаются площади, занятые отмостками, тротуарами, дорогами, площадками для спорта, отдыха, зелеными насаждениями);

– плотность застройки, определяемая отношением площади застройки к площади АТП;

– коэффициент использования территории, равный отношению площади, занятой зданиями, площадками для хранения автомобилей, дорогами, тротуарами, озеленением, к общей площади АТП;

– коэффициент озеленения, равный отношению площади озеленения к общей площади АТП.

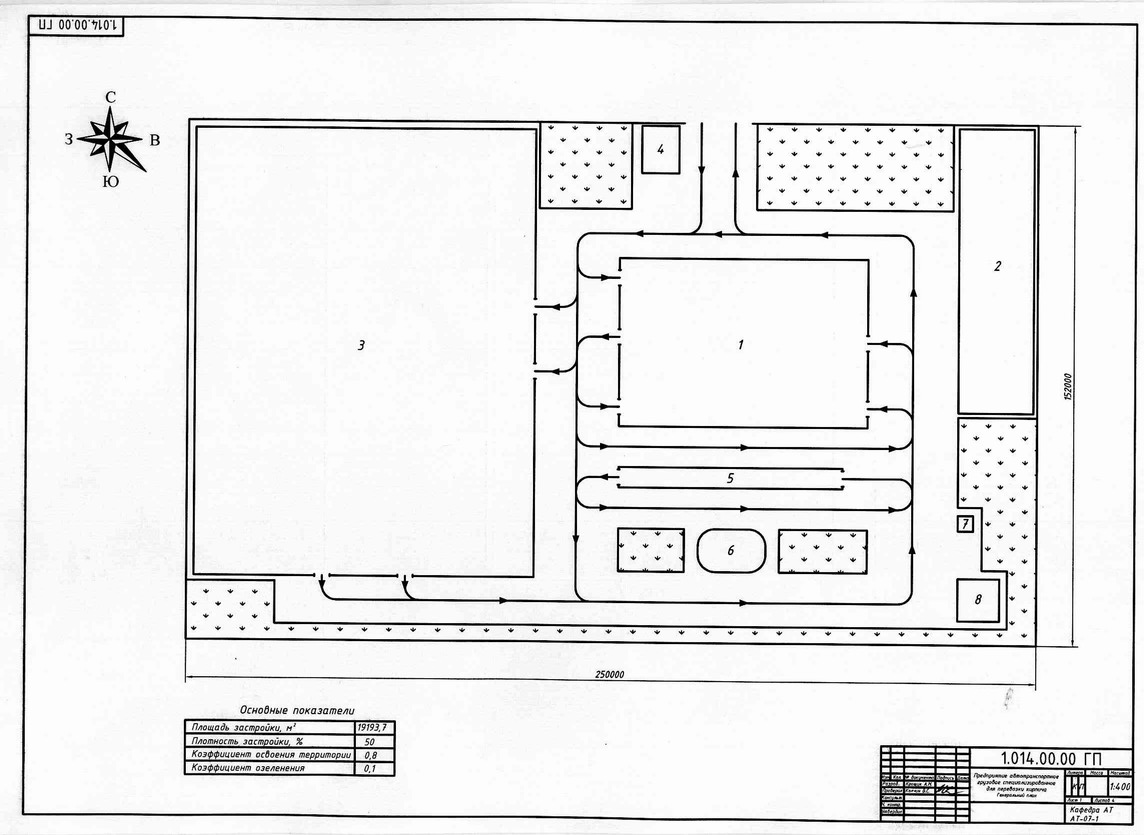

Рисунок 2 – Пример генерального плана автотранспортного предприятия

На рисунке 3 приведен пример спецификации на генеральный план

Рисунок 3 – Пример спецификации генерального плана автотранспортного предприятия

3.2 Планировка производственного корпуса

Планировка производственного корпуса выполняется в масштабе 1:100 с учетом сетки колонн (см. рисунок 4). Сетка колонн кратны 6 м. Шаг колонн 12м. Основной пролет – 24м, дополнительный 12м и 6 м.

пролет

Рисунок 4 – Сетка колонн производственного корпуса

После определения сетки колонн длина производственного корпуса равна 72м, ширина 42 м. площадь корпуса равна 72м ·42 м = 3024м.

Высота зон и цехов равна 4,8 м.

Число ворот для въезда и выезда 9. Ширина ворот 3,5м, Высота ворот равна 4 м.

Размеры осмотровых канав: длина канавы – 10м, ширина – 1,1м при стальных ребордах

Планировка производственного корпуса выполнена с учетом взаимного расположения производственных помещений в плане здания, которое зависит от их назначения, производственных связей, технологической однородности выполняемых работ, общности строительных, санитарно-гигиенических и противопожарных требований.

Взаимное расположение зон ТО и ТР выполнено на основе функциональной схемы производственного процесса АТП. Цеха и склады располагаются на основе их тяготения к зонам.

На рисунке 5 приведен планировочный чертеж производственного корпуса

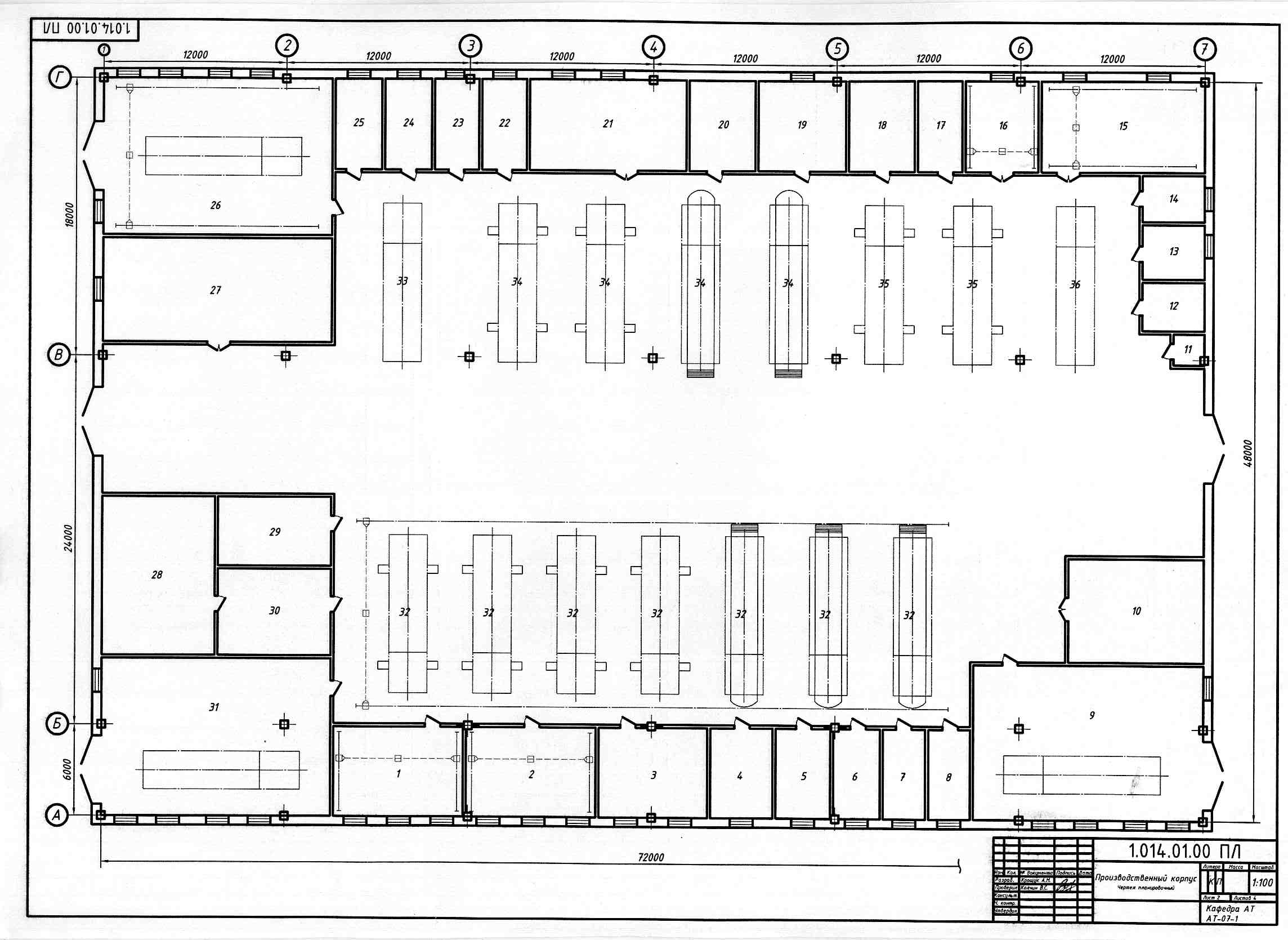

Рисунок 5 – Пример планировочного чертежа производственного корпуса

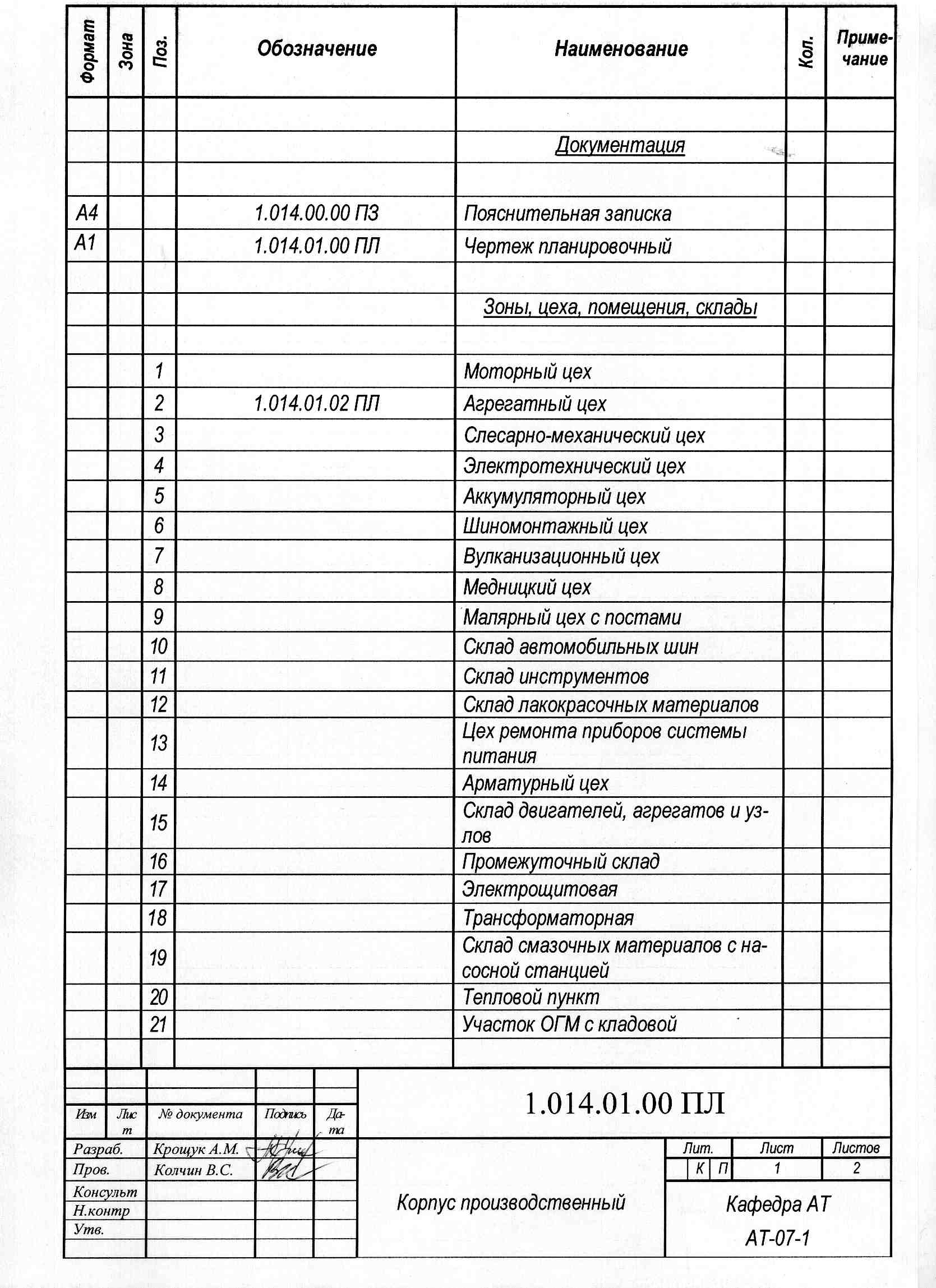

Рисунок 5 – Пример спецификации производственного корпуса (лист 1)

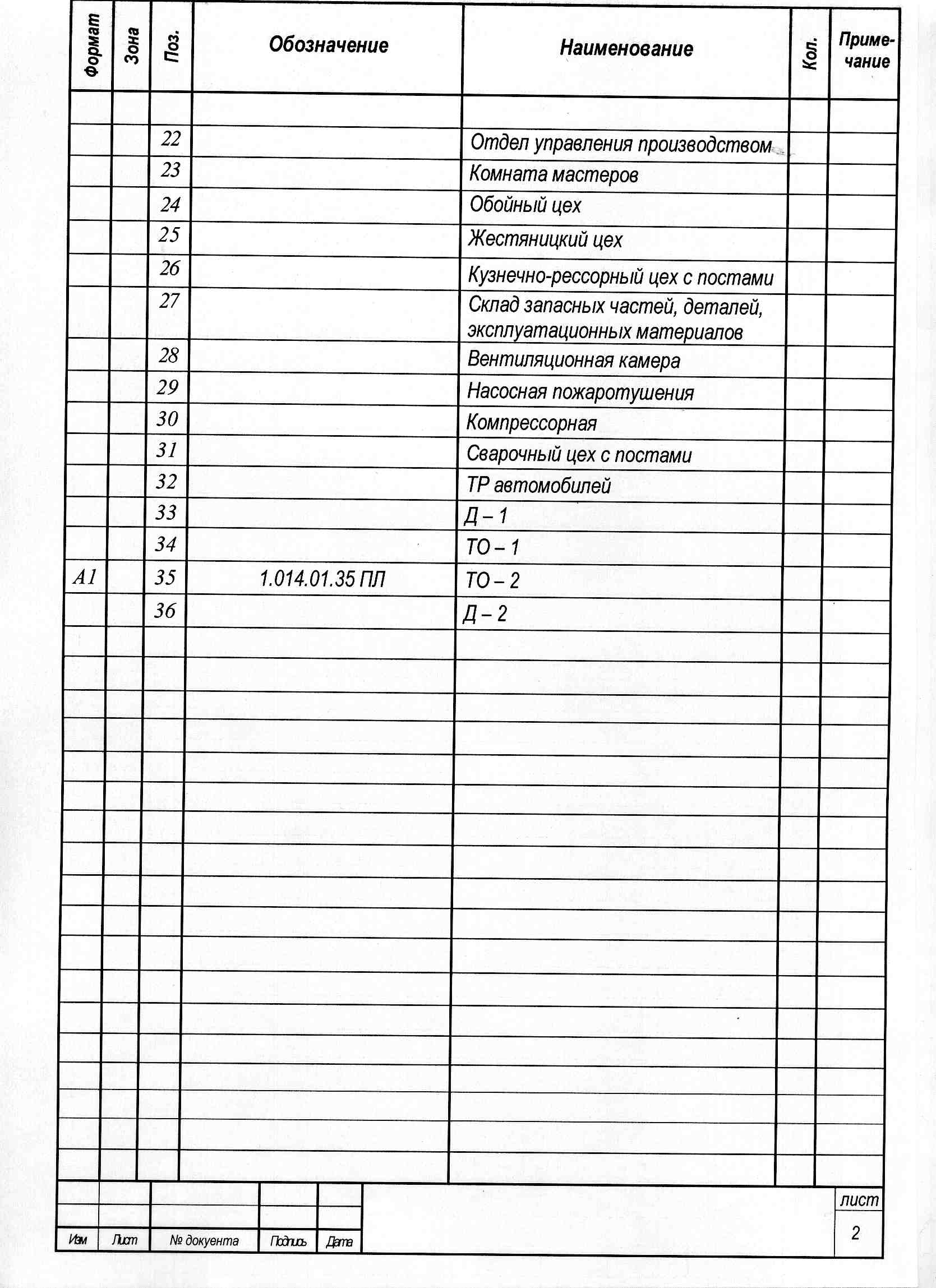

Рисунок 6 – Пример спецификации производственного корпуса (лист 2)
