3.1.5.3 Определение коэффициента живого сечения металлотканых, шелковых и капроновых сит

Выбирают элементарный участок сита и строят правильный четырехугольник на пересечении линий нитей отверстия сита.

Примем следующие обозначения:

b – толщина нити сита;

l – расстояние между осями смежных нитей;

a – размер отверстия сита в свету, т.е. величина частиц продукта.

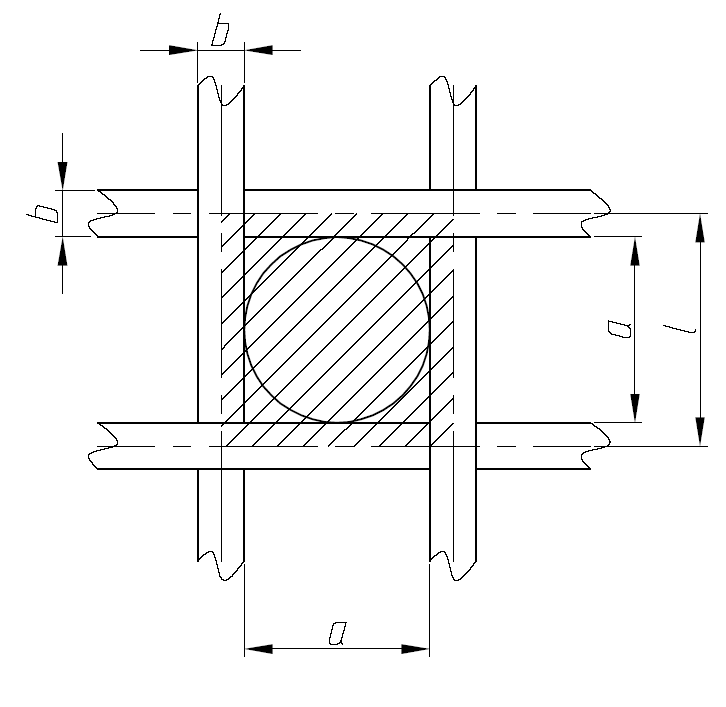

Рисунок 3.8 – Схема определения живого сечения металлотканых,

шелковых и капроновых сит

Так как уголки квадратного отверстия тканого сита участия в работе не принимают, то за площадь просеивания для каждого отверстия сита принимают площадь круга с диаметром, равным стороне отверстия в свету, т.е. ''a''.

Живое сечение сита равно площади его отверстия

F = a² мм². (3.22)

Полная площадь сита

P = l² мм². (3.23)

Коэффициент живого сечения сита

K = F/P×100% = a²/l²×100%. (3.24)

Фактическая площадь просеивания отверстия сита

f = π·a²/4 мм². (3.25)

Коэффициент полезного живого сечения тканого сита

. (3.26)

3.1.6 Контрольно-измерительные инструменты и приборы для определения геометрических параметров сит

Для оценки геометрических параметров штампованных решет, проволочных сеток, шелковых и капроновых сит применяют штриховые меры длины, оптические приборы, штангенциркуль и микрометрические инструменты.

Прямые и косвенные измерения масштабными линейками (упругими либо жесткими) с ценой деления 0,5±0,05 мм производят при непосредственном прикладывании штриховой меры к объекту либо путем переноса величины измерения циркулем, нутрометром (коническим дыромером) на масштабную линейку.

Для подсчета числа нитей либо ячеек на 1 см ткани наибольшее применение имеет однолинзовая текстильная лупа типа ЛТ-1. Линейное увеличение изображения в рассматриваемой лупе равно [7(1±0,05)]^х. Подсчет числа нитей производят, придерживая ткань против источника света, либо при хорошей освещенности окна лупы. Причем, лупу устанавливают так, чтобы каждая из сторон окна располагалась между двумя смежными нитями в обследуемом участке. Для измерения линейных размеров крупных ячеек могут быть применены лупы общего назначения типа ЛП-3, обладающие десятикратным увеличением, при цене деления шкалы 0,1±0,01 мм (верхний предел измерения 15 мм).

Осмотреть ткань можно с помощью простой складной лупы типа ЛП-1 с увеличением 2,5^х, 7^х. При линейном поле зрения 25-95 мм наиболее часто применяется лупа ЛАЗ-6х. Для осмотра можно также использовать зерновую лупу (ГОСТ 9461-60) с увеличением 4,5^х при линейном поле зрения 50 мм.

Широкое применение находят оптико-механические проекционные приборы для контроля линейных и угловых величин. Получить эпископическую проекцию в проходящем и отраженном свете можно посредством проектора типа ЧП (с полем зрения 56×48-28×24 мм²). К проектору приложен ряд измерительных приспособлений: угломер, масштабные стеклянные линейки и линзы.

Применим также микрометр с указательной стрелкой, соединенной с вращающимся барабаном. Отсчет ведут по неподвижной круговой шкале (по циферблату), верхние пределы измерений соответственно 25 и 5 мм при допустимой погрешности ±4 мк.

Размеры отверстий и перемычек в решетах могут быть измерены раздвижным штриховым инструментом – штангенциркулем. На штанге через 1 мм нанесены деления, образующие основную шкалу. Для определения величины неполного деления применен линейный нониус, 10 делений которого равны 9 делениям основной шкалы. Таким образом, точность нониуса равна 0,1 мм, т.е. разности длин делений основной и нониусной шкал. Отсчет числа целых миллиметров производят по основной шкале, число десятых долей равно 0,1n, где n – отсчитываемый от нулевого штриха порядковый номер деления нониуса, совпадающий с любым делением основной шкалы.

Для измерения диаметра круглых и ширины прямоугольных отверстий применяют нутрометры.

Диаметр проволоки, а также толщина листа могут быть измерены микрометром – прибором, основанным на принципе преобразования угловых перемещений в линейные посредством винтовой пары.

При прямых измерениях линейных размеров величина абсолютной и относительной ошибки обусловлена неточностями отсчета и самим измерительным средством.

Верхняя граница абсолютной ошибки

(ΔХ)_max = ±0,5×γ, (3.27)

где γ – цена деления отсчетной шкалы.

Относительная ошибка, обусловленная неточностью прибора,

ε = 1-Х_d/Х, (3.28)

где Х и Х_d – показания соответственно рабочего и образцового инструмента.

Следовательно, приближенное значение измерения

Y = X(1±ε) Xγ. (3.29)

а) – штангенциркуль; б), в), г), д) – нутромеры; е), и), ж) – микрометры гладкий и с циферблатным отсчетным устройством; з) – примеры снятия показаний микрометра; и) – индикаторный микрометр

Рисунок 3.9 - Микрометрические и штангенизмерительные инструменты

для определения геометрических параметров сит
