2.5.1 Нагружение колец подшипников

Различают три случая нагружения колец подшипников:

- кольцо вращается относительно радиальной нагрузки, подвергаясь так называемому циркуляционному нагружению;

- кольцо неподвижно относительно радиальной нагрузки и подвергается местному нагружению;

- кольцо нагружено равнодействующей радиальной нагрузкой, которая не совершает полного оборота, а колеблется на определенном участке кольца, подвергая его колебательному нагружению.

Циркуляционное нагружение кольца – такой вид нагружения, при котором действующая на подшипник результирующая радиальная нагрузка постоянно воспринимается и передается телами качения в процессе вращения дорожке качения последовательно по всей ее длине, а следовательно, и всей посадочной поверхности вала или корпуса.

Местное нагружение кольца – такой вид нагружения, при котором действующая на подшипник результирующая радиальная нагрузка постоянно воспринимается одним и тем же ограниченным участком дорожки качения этого кольца (в пределах зоны нагружения) и передается соответствующему участку посадочной поверхности вала или корпуса.

Колебательным нагружением кольца называют такой вид нагружения, при котором неподвижное кольцо подшипника подвергается одновременному воздействию радиальных нагрузок: постоянной по направлению Fr и вращающейся Fc, меньшей или равной по величине Fr.

Типовые схемы механизмов и особенности работы подшипников в них:

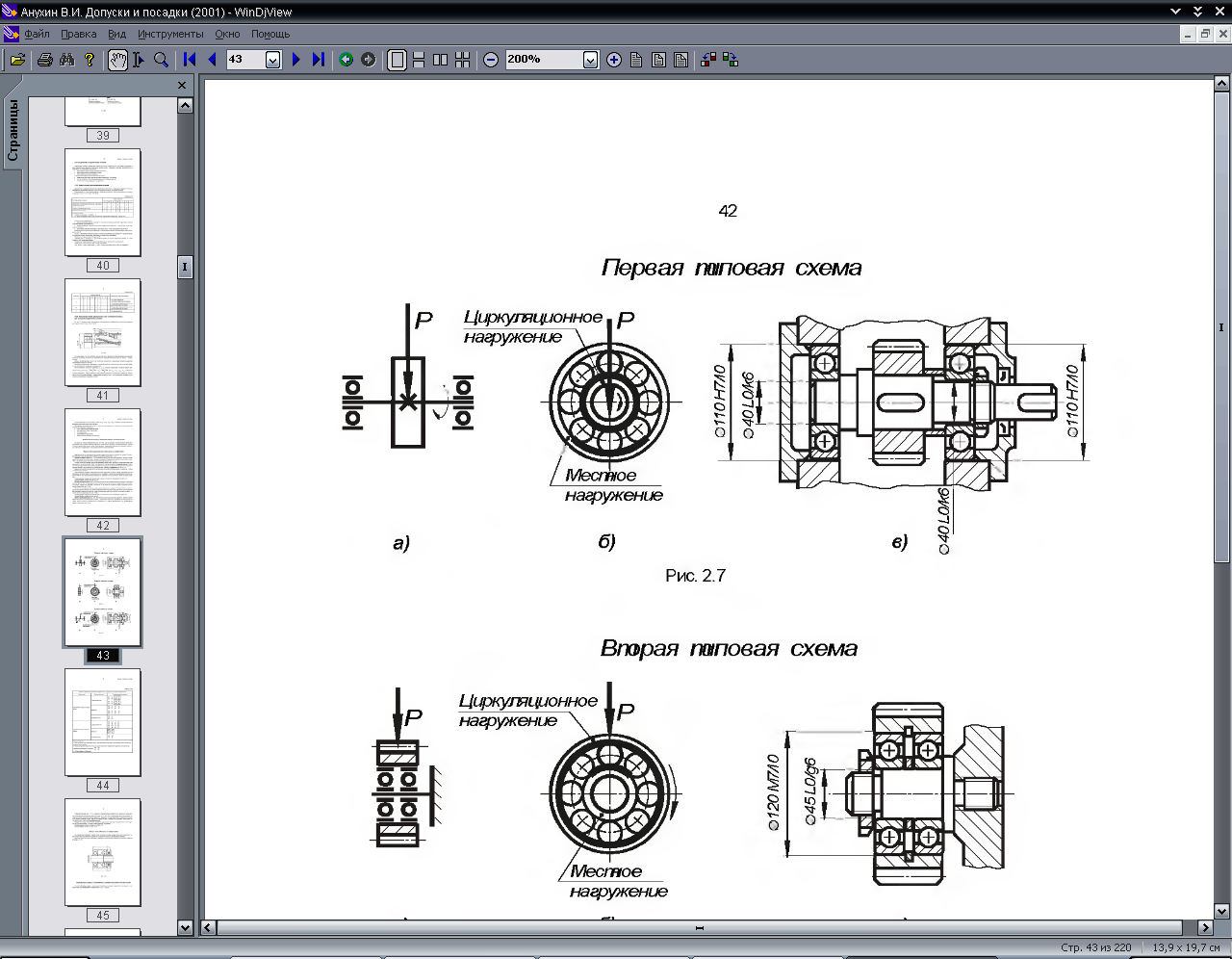

1. Первая типовая схема (рис. 5.4). Внутренние кольца подшипников вращаются вместе с валом, наружные кольца, установленные в корпусе, неподвижны. Радиальная нагрузка Р постоянна по величине и не меняет своего положения относительно корпуса.

В этом случае внутреннее кольцо воспринимает радиальную нагрузку Р последовательно всей окружностью дорожки качения, такой вид нагружения кольца называется циркуляционным. Наружное кольцо подшипника воспринимает радиальную нагрузку лишь ограниченным участком окружности дорожки качения, такой характер нагружения кольца называется местным.

Дорожки качения внутренних колец подшипников изнашиваются равномерно, а наружных – только на ограниченном участке.

Рисунок 5.4 – Первая типовая схема

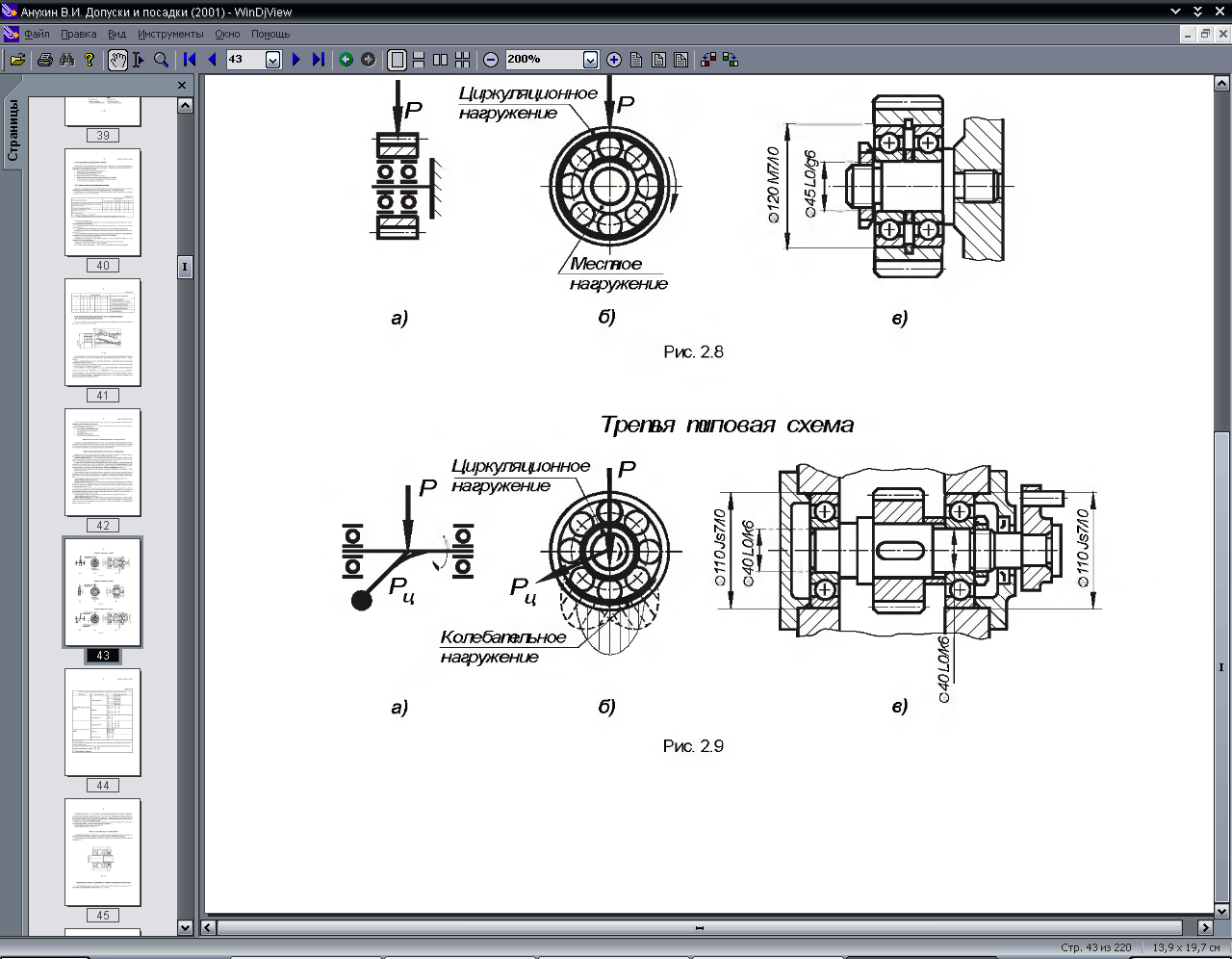

2. Вторая типовая схема (рис 5.5). Наружные кольца подшипников вращаются вместе с зубчатым колесом. Внутренние кольца подшипников, посаженные на ось, остаются неподвижными относительно корпуса. Радиальная нагрузка Р постоянна по величине и не меняет своего положения относительно корпуса.

В этом случае наружное кольцо воспринимает радиальную нагрузку Р последовательно всей окружностью дорожки качения, т.е. имеют циркуляционное нагружение. Внутреннее кольцо подшипника воспринимает радиальную нагрузку лишь ограниченным участком окружности дорожки качения, т.е. имеют местное нагружение.

Рисунок 5.5 – Вторая типовая схема

3. Третья типовая схема (рис. 5.6). Внутренние кольца подшипников вращаются вместе с валом, наружные кольца, установленные в корпусе, – неподвижны. На кольца действуют две радиальные нагрузки, одна постоянна по величине и по направлению Р, другая, центробежная Рц, вращающаяся вместе с валом.

Рисунок 5.6 – Третья типовая схема

Многолетней практикой установлено, что соединение с валом или корпусом колец, вращающихся относительно нагрузки, должно быть осуществлено обязательно с натягом, исключающим проворачивание и обкатывание кольцом сопряженной детали и, как следствие, развальцовку посадочных поверхностей и контактную коррозию.

Посадки неподвижных относительно нагрузки колец назначают более свободными, допускающими наличие небольшого зазора, так как обкатывание кольцами сопряженных деталей в этом случае не происходит. Нерегулярное проворачивание вращающегося кольца полезно, так как при этом изменяется положение его зоны нагружения. Кроме того, такое сопряжение облегчает осевые перемещения колец при монтаже, при регулировании зазоров в подшипниках и при температурных деформациях валов.

Виды нагружения колец подшипников качения при радиальных нагрузках в зависимости от условий работы приведены в табл. 5.5.

Таблица 5.5 – Виды нагружения подшипников

Условия работы

Виды нагрузок

Характеристика

нагрузок

Вращающееся кольцо

Внутреннего

кольца

Наружного

кольца

Постоянная по направлению

Внутреннее

Циркуляционное

Местное

Наружное

Местное

Циркуляционное

Постоянная по направлению и вращающаяся, меньшая постоянной по значению

Внутреннее

Циркуляционное

Колебательное

Наружное

Колебательное

Циркуляционное

Постоянная по направлению и вращающаяся, большая постоянной по значению

Внутреннее

Местное

Циркуляционное

Наружное

Циркуляционное

Местное

Постоянная по направлению

Внутреннее и наружное кольцо в одном или противоположном направлениях

Циркуляционное

Циркуляционное

Вращающаяся с внутренним кольцом

Местное

Циркуляционное

Вращающаяся с наружным кольцом

Циркуляционное

Местное
