Порядок виконання роботи

1. За вказівкою викладача вибрати із таблиці 9.1 параметри L, R та С.

Таблиця 9.1

Варіант	1	2	3	4	5	6	7	8	9	10
L, мГн	150	120	140	150	180	200	130	160	210	250
f0, Гц	100	120	140	150	160	100	180	120	100	80
R, Ом	23	22	30	35	45	31	35	30	33	31

2. Для величин, отриманих в п. 1 визначити ємність конденсатора С, який треба підімкнути паралельно до котушки (рис. 9.1), щоб досягти резонансу при заданій частоті.

3. На набірному полі зібрати схему відповідно до рис. 9.3, на вхід схеми подати напругу 50 В від функціонального генератора.

4. Змінюючи частоту генератора від 10 Гц до 3f₀ зняти значення вхідного струму, струму в котушці і ємності, кута зсуву фаз між напругою і вхідним струмом і занести ці величини в табл. 9.2.

Рекомендації:

• починати виміри із резонансної частоти;

• знімати 4-5 точок до і після резонансу;

• враховуючи особливість резонансної характеристики, поблизу резонансу точки брати частіше, з інтервалом 20-30 Гц;

• кут зсуву фаз між напругою і вхідним струмом вимірювати з допомогою осцилографа;

• для зняття кривої струму канал В двопроменевого осцилографа підімкнений до амперметру, який вимірює вхідний струм (методика визначення куту зсуву фаз наведена в підрозділі 1.5 інструкції для використання Electronics Workbench) .

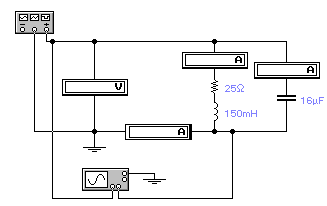

Рисунок 9.3

Таблиця 9.2

Виміри						Розрахунки
	I, A	IL, A	IC, A	∆t, сек. φ, град	f, Гц	Y, См	bL, См	bC, См	g, Cм	φ, гр.
1				______
2				______
3				______
4				______
5				______
6				______
7				______
8				______
9				______
