Лінійні пасивні елементи
Р
1kΩ

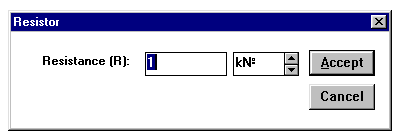

Опір задається у вікні (рис. 7), яке з’являється при подвійному натисканні миші на зображенні. Він може бути заданий в Ω (омах), kΩ (кілоомах), MΩ (мегаомах).
Р
[R]/1kΩ/50%
Змінний резистор

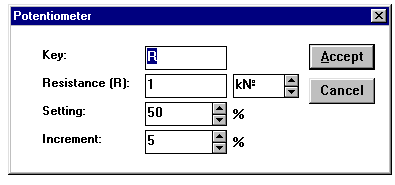

Опір змінного резистора встановлюється за допомогою спеціального елементу – регулятора. У діалоговому вікні (рис. 8) можна встановити опір – в Ω (омах), kΩ (кілоомах), MΩ (мегаомах), початкове положення регулятора (у відсотках) і крок збільшення (також у відсотках). Є можливість змінювати положення регулятора за допомогою клавіш-ключів.
Рисунок 8
В
1μF
Конденсатор

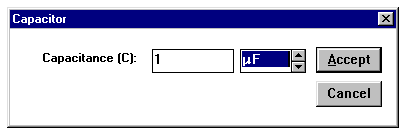

Ємність конденсатора задається у вікні (рис. 9), яке з’являється при подвійному натисканні миші на зображенні. Вона може бути задана в F (фарадах), mF (міліфарадах), μF (мікрофарадах), nF (нанофарадах), pF (пікофарадах).
Р
[C]/10μF/50%
Змінний
конденсатор

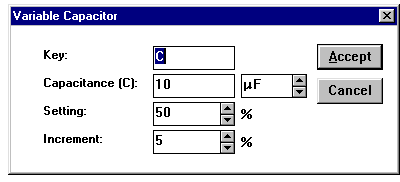

Змінний конденсатор допускає можливість зміни величини ємності. Як видно з рис. 10, значення ємності може встановлюватися за допомогою клавіш-ключів так само, як і положення регулятора змінного резистора.
Рисунок 10
К
1mH

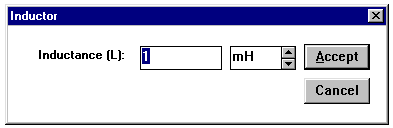

Індуктивність котушки (дроселя) задається у вікні (рис. 11), яке з’являється при подвійному натисканні миші на зображенні. Вона може бути задана в Н (генрі), mН (мілігенрі), μН (мікрогенрі).
Рисунок 11
К
[L]/10mH/50%

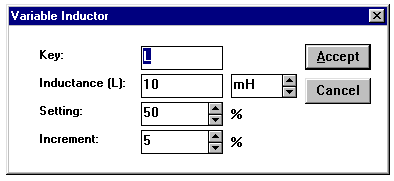

Змінна індуктивність допускає можливість зміни величини. Як видно з рис. 12, значення індуктивності може встановлюватися за допомогою клавіш-ключів так само, як і положення регулятора змінного резистора.
Рисунок 12
Трансформатор
Трансформатор використовується для перетворення напруги VI в напругу V2. Коефіцієнт трансформації n дорівнює відношенню напруги VI на первинній обмотці до напруги V2 на вторинній обмотці. Параметр n може бути встановлений у діалоговому вікні властивостей моделі трансформатора. Трансформатор може бути виконаний із відводом середньої точки.
Примітка. Схема, що містить трансформатор, повинна бути заземлена.
Н
10W/12V
Лампа
розжарювання

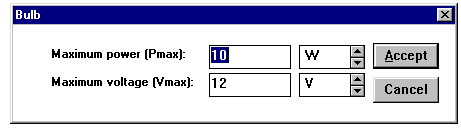

Лампа розжарювання – елемент резистивного типу. Вона характеризується двома параметрами: максимальною потужністю Рmax і максимальною напругою Vmax, які задаються в діалоговому вікні (рис. 13). Потужність може бути задана у W (ватах), kW (кіловатах), mW (міліватах), а напруга – у V (вольтах), kV (кіловольтах), mV (мілівольтах).
Рисунок 13
Д
1N3881

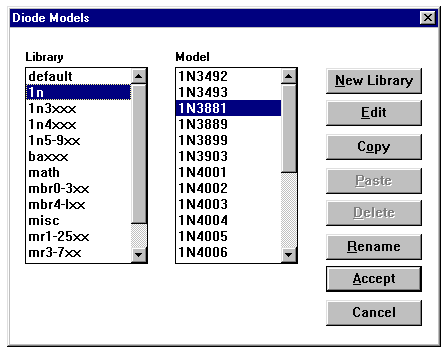

Струм через діод може протікати тільки в одному напрямку – від анода до катода. Марка діода вибирається в діалоговому вікні (рис. 14).
Рисунок 14
С
1N4730
Стабілітрон використовують для стабілізації напруги. Марка вибирається в діалоговому вікні, аналогічно, як і для діода.
С
red_LED
Світлодіод випромінює видиме світло, коли струм, що проходить через нього, перевищує граничне значення. Тип вибирається в діалоговому вікні, аналогічно, як і для діода.
М
1N3889
М
2n2575
Тиристор
У тиристора крім анодного і катодного виводів є додатковий вивід керуючого електрода. Він дозволяє керувати моментом переходу приладу в провідний стан. Марка вибирається в діалоговому вікні, аналогічно, як і для діода.
Диністор
Диністор – керований анодною напругою перемикач. Диністор не проводить струм доти, поки напруга на ньому не перевищить напруги перемикання, тоді диністор переходить у провідний стан і його опір стає рівним нулю.
Б
2N2905
2N2369
Біполярні транзистори є підсилювальними пристроями, керованими струмом. Вони бувають двох типів: P-N-P і N-P-N. У транзисторах обох типів стрілкою відзначається емітер, напрямок стрілки вказує напрямок протікання струму. Марка вибирається в діалоговому вікні, аналогічно, як і для діода.
Польові
транзистори
Польові транзистори керуються напругою на затворі, тобто струм, що протікає через транзистор, залежить від напруги на затворі. Польовий транзистор містить у собі протяжний шар напівпровідника n-типу або р-типу, названий каналом. Канал закінчується двома електродами, що називаються витоком і стоком.
