Оброблення результатів дослідів
За даними досліду п.2 побудувати ВАХ діода, вказавши на ній робочі ділянки характеристики.
Провівши апроксимацію робочих ділянок прямої та зворотної віток ВАХ діода прямими лініями, визначити величини прямого та зворотного опорів діода.
Побудувати суміщені в часі діаграми напруг на вході кола та опорі навантаження. Зробити порівняльний аналіз діаграм та вказати на причини відмінностей між ними. Пояснити, чому форма струму на опорі навантаження відрізняється від форми вхідної напруги.
20V/50Hz/0Deg
10Ω
1N3889

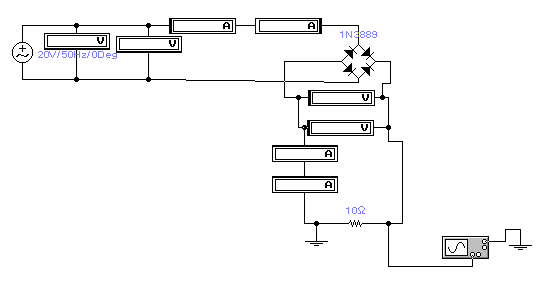

Рисунок 30.8
10Ω
20V/50Hz/0Deg
1N3889

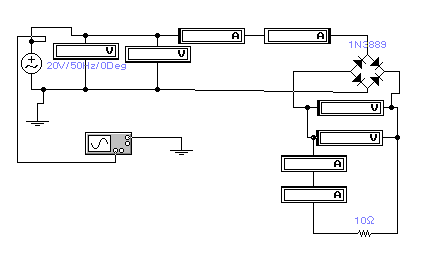

Рисунок 30.9
За даними вимірювань визначити коефіцієнти ефективності випрямлення Ке.
Контрольні запитання
Фізичні принципи роботи напівпровідникового діода.
Принципи роботи одно- та двопівперіодних випрямлячів.
Розкладання вихідної напруги випрямляча в ряд Фур’є.
Способи зменшення амплітуд вищих гармонік на виході випрямляча.
Література
1. Атабеков Г.И. Теоретические основы электротехники. Ч.1–М.: Энергия, 1978.– 592с.
2. Зевеке Г.В. и др. Основы теорий цепей. – М.: Энергоатомиздат, 1989. – 528с.
3. Карпов Ю.О., Магас Т.Є., Мадьяров В.Г. Конспект лекцій з курсу “Теоретичні основи електротехніки”. Ч.1 – Вінниця: ВПІ, 1992. – 174с.
4. Нейман А.Р., Демирчян К.С. Теоретические основы электротехники. Т.1. –Л.: Энергоиздат, 1981. – 534с.
5.Перхач В.С. Теоретична електротехніка. – К.: Вища школа, 1992. – 440с.
