Підготовка до роботи

1. Описати принципи роботи одно- та двопівперіодних випрямлячів та нарисувати якісні хвильові діаграми напруг на вході випрямляча, одного із діодів та опорі навантаження.

2. Записати розрахункові формули постійної складової та діючого значення струму в навантаженні, а також коефіцієнта ефективності випрямлення одно- та двопівперіодних випрямлячів.

3. Пояснити роль ємнісного фільтра у збільшенні ефективності випрямлення.

4. Якої системи вимірювальні прилади використовуються для вимірювання діючих значень та постійних складових змінних струмів і напруг у випрямних схемах?

Порядок виконання роботи

1. Зібрати схему (рис. 30.5).

2. Змінюючи напругу на вході кола з 0.5 В до 1.5 В, зняти пряму вітку ВАХ діода. Потім, помінявши місцями затискачі діода, зняти зворотну вітку ВАХ діода (напругу на вході кола в цьому випадку визначити самостійно). Результати вимірювань занести в таблицю 30.1.

1N3889

0.5 V

Рисунок 30.5

Таблиця 30.1

Uпр.
Iпр.
Uзвор.
Iзвор.

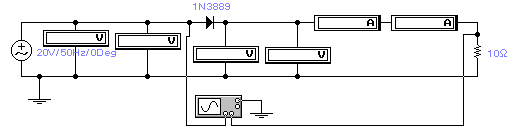

3. Скласти схему однопівперіодного випрямлення (рис. 30.6).

1N3889

10Ω

20V/50Hz/0Deg

Рисунок 30.6

В цій схемі кожен з параметрів – вхідна напруга, вихідна напруга, вихідний струм вимірюються двома приладами, один з яких має опцію АС, другий – опцію DC.

4. Зняти та записати в таблицю 30.2 показання приладів.

Відмітимо, що у випадку, якщо вольтметр вимірює несинусоїдну напругу, опція АС забезпечить вимірювання діючого значення змінної складової несинусоїдної напруги, а опція DC – постійної складової несинусоїдної напруги. Результуюче діюче значення несинусоїдної напруги визначається за формулою: .

У випадку, якщо амперметр вимірює несинусоїдний струм, опція АС забезпечить вимірювання діючого значення змінної складової несинусоїдного струму, а опція DC – постійної складової несинусоїдного струму. Результуюче діюче значення несинусоїдного струму визначається за формулою: .

Таблиця 30.2

Uвх	Uвхо	Uн	Uно	Iн	Iно

U_вх, U_вхо – діюче значення напруги на вході кола та її постійна складова;

U_н, U_но – відповідні напруги на опорі навантаження;

I_н, I_но – відповідні струми через опір навантаження.

5. Роздрукувати осцилограми напруг на вході та на навантаженні.

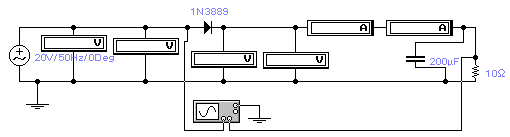

6. Увімкнувши паралельно навантаженню ємність С_ф (див. рис. 30.7), вияснити, як зміниться постійна складова струму через навантаження. Підібрати величину ємності С_ф такою, щоб постійна складова струму в опорі навантаження I_но змінилась приблизно в два рази у порівнянні із його значенням в п.4. Записати це значення ємності С_ф.

20V/50Hz/0Deg

10Ω

1N3889

Рисунок 30.7

7. Скласти схему двопівперіодного випрямлення (рис.30.8, 30.9).

8. Зняти та записати в таблицю 30.3 показання приладів.

Таблиця 30.3

Uвх	Uвхо	Uн	Uно	Івх	Івхо	Iн	Iно

U_вх, U_вхо – діюче значення напруги на вході кола та її постійна складова;

U_н, U_но – відповідні напруги на опорі навантаження;

І_вх, І_вхо – діюче значення струму на вході кола та його постійна складова;

I_н, I_но – відповідні струми через опір навантаження.
