Лабораторна робота № 15wb Трифазне коло при з’єднанні приймачів трикутником
Мета роботи: дослідити різні режими роботи приймачів енергії, з’єднаних трикутником.
Теоретичні положення
На рис.
15.1 показана схема трифазного кола
трикутник – трикутник
(-).
При з’єднанні приймача трикутником
його опори
i
приєднують безпосередньо до лінійних
провідників, внаслідок чого лінійні
напруги одночасно є фазними напругами
приймачів:
.
IA
А
Zл
a
Іав
EСA
Zaв
ЕAB
Zcа
Іса
Zвс
С
В
с
Zл
ЕBC
IB
b
Zл
Iвс
IC
Рисунок 15.1
Фазні струми приймачів визначають за законом Ома:
;
;
.
(15.1)
За першим законом Кірхгофа для вузлів а, b, c – маємо
;
;
.
(15.2)
Якщо навантаження рівномірне, а система ЕРС симетрична, то фазні струми приймача створюють симетричну систему струмів, як це наведено на рис. 15.2. Вектори лінійних струмів відстають від відповідних фазних на 30.
Із
трикутників, створених векторами фазних
і лінійних струмів (наприклад 0df), видно,
що в цьому випадку діюче значення
лінійного струму більше діючого значення
фазного в
раз:
.
На рис.
15.3 зображена суміщена векторна діаграма
струмів і напруг при з’єднанні
навантаження трикутником для випадку,
коли в фазу b-c навантаження ввімкнена
ємність, в двох інших фазах – активні
опори, причому
;
.
Рисунок 15.2
-Ia
IC
+j
+1
-IA
Uab
IB
Ubc
Iab
Uca
Iab
Ibc
Ica
-Ibc
Рисунок 15.3
Порядок виконання роботи

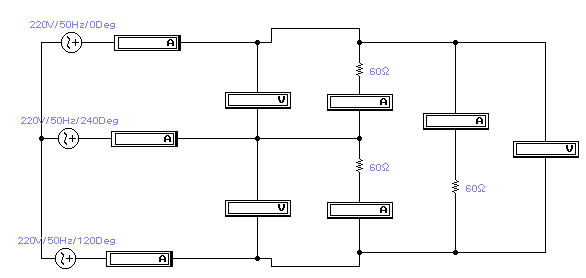

Зібрати на набірному полі схему трифазного кола при з’єднанні приймачів трикутником (рис. 15.4).
220V/50Hz/240Deg
220V/50Hz/120Deg
220V/50Hz/0Deg
Рисунок 15.4
Виміряти і занести до таблиці 15.1 величини для таких випадків:
а) рівномірне навантаження фаз (опір навантаження вибрати за вказівкою викладача в межах 50-100 Ом);
б) обрив лінійного проводу в одній із фаз (за вказівкою викладача), при такому самому навантаженні, що і в п. 2а;
в) вимкнення одного з приймачів (за вказівкою викладача), при такому самому навантаженні, що і в п. 2а;
г)
нерівномірне навантаження фаз (опір
навантаження змінити в межах 50-100 Ом,
врахувавши, що
).
В одну із фаз замість резистора під’єднати ємність (за вказівкою викладача в межах 40-80 мкФ). Провести вимірювання і занести результати в табл.15.1.
Оброблення результатів
За результатами вимірювань для кожного досліду побудувати в масштабі суміщені векторні діаграми струмів і напруг.
За вказівкою викладача розрахувати одне із досліджуваних кіл. Результати розрахунку занести в табл. 15.1 і порівняти з даними вимірювань.
Зробити висновки.
Таблиця 15.1
Дослід |
UAB |
UBC |
UCA |
IA |
IB |
IC |
Iab |
Ibc |
Ica |
В |
А |
||||||||
2а |
|
|
|
|
|
|
|
|
|
2б |
|
|
|
|
|
|
|
|
|
2в |
|
|
|
|
|
|
|
|
|
2г |
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
Розр. |
|
|
|
|
|
|
|
|
|
