Порядок виконання роботи

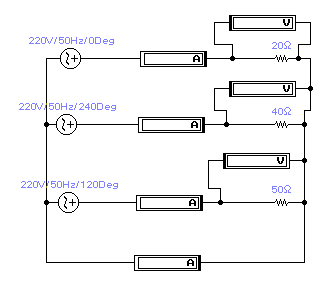

Зібрати на набірному полі схему трифазного кола при з’єднанні приймачів зіркою з нульовим проводом (рис. 14.5.).
Виміряти і занести до таблиці 14.1 величини для таких випадків:
а) рівномірне навантаження фаз (опір навантаження вибрати самостійно в межах 50-100 Ом);
б)
нерівномірне навантаження фаз (опір
навантаження змінити в межах 50-100 Ом,
врахувавши, що
);
в) обрив проводу в одній із фаз (за вказівкою викладача), при такому самому навантаженні, як і в п. 2б.
220V/50Hz/0Deg
220V/50Hz/120Deg
220V/50Hz/240Deg
Рисунок 14.5
Таблиця 14.1
Дослід |
Ua |
Ub |
Uc |
Ia |
Ib |
Ic |
I0 |
В |
А |
||||||
2а |
|
|
|
|
|
|
|
2б |
|
|
|
|
|
|
|
2в |
|
|
|
|
|
|
|

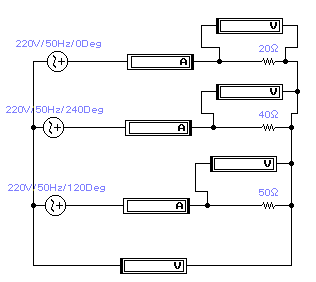

Зібрати на набірному полі схему трифазного кола при з’єднанні приймачів зіркою без нульового проводу (рис. 14.6).
Виміряти і занести до таблиці 14.2 величини для таких випадків:
а) рівномірне навантаження фаз (те ж саме, що і в п. 2а);
б) нерівномірне навантаження фаз (те ж саме, що і в п. 2б);
в) обрив проводу в одній із фаз (як і в п. 2в);
г) коротке замикання приймача в одній із фаз ( в тій фазі і при тому самому навантаженні, що і в п. 4в).
220V/50Hz/0Deg
220V/50Hz/240Deg
220V/50Hz/120Deg
Рисунок 14.6
Таблиця 14.2
Дослід |
Ua |
Ub |
Uc |
U0 |
Ia |
Ib |
Ic |
В |
А |
||||||
4а |
|
|
|
|
|
|
|
4б |
|
|
|
|
|
|
|
4в |
|
|
|
|
|
|
|
4г |
|
|
|
|
|
|
|
Оброблення результатів
За результатами дослідів побудувати в маштабі векторні топографічні діаграми для кожного із досліджуваних режимів.
За вказівкою викладача розрахувати одне із досліджуваних кіл. Результати розрахунку порівняти з даними вимірювань.
Зробити висновки.
Контрольні питання
Що називається симетричним трифазним колом? Несиметричним?
Співвідношення між лінійною і фазною напругами в симетричному трифазному колі при з’єднанні приймача зіркою.
Як розрахувати напругу зміщення нейтралі?
Пояснити принцип дії описаного в лабораторній роботі фазопокажчика (краще з допомогою векторної діаграми).
Яку роль відіграє нульовий провідник в трифазному колі?
Пояснити побудовані за дослідними даними векторні діаграми.
