6. Геодезическая сеть

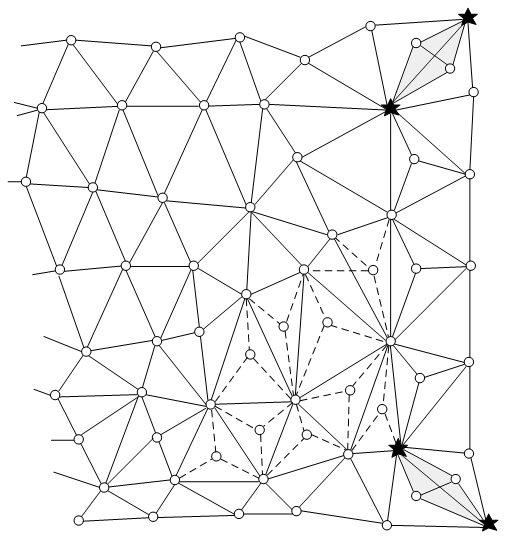

Рис. 6.1. Полигон плановой геодезической сети.
Рис. 6.2. Полигон высотной геодезической сети.
7. Нивелирование
а
б

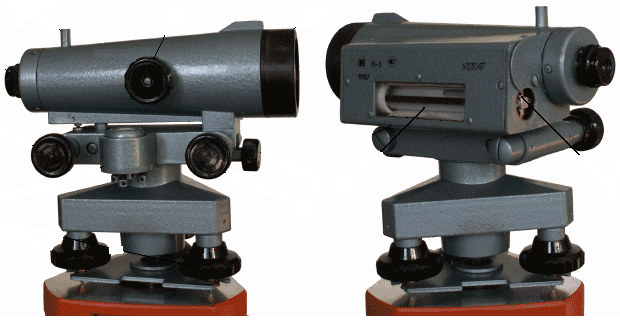

Рис. 7.1. Нивелир 3Н-5Л (а); Нивелир Н-3 (б).
Рис. 7.2. Поле зрения зрительной трубы нивелира Н-3.

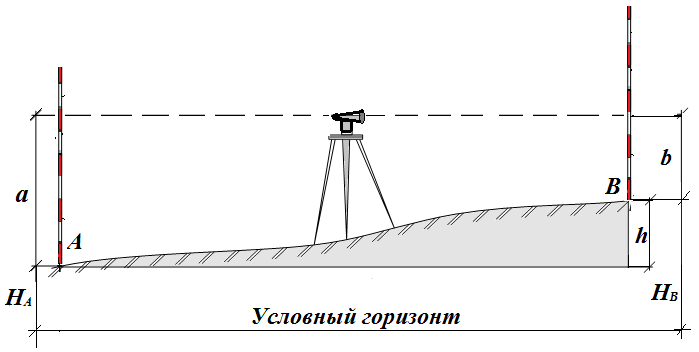

а
h = a – b ,
HB = HA + h .

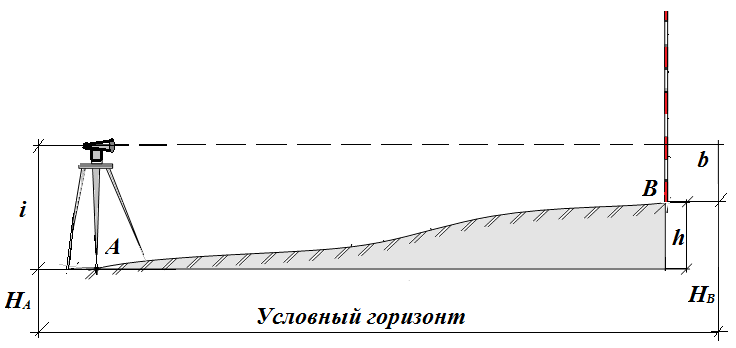

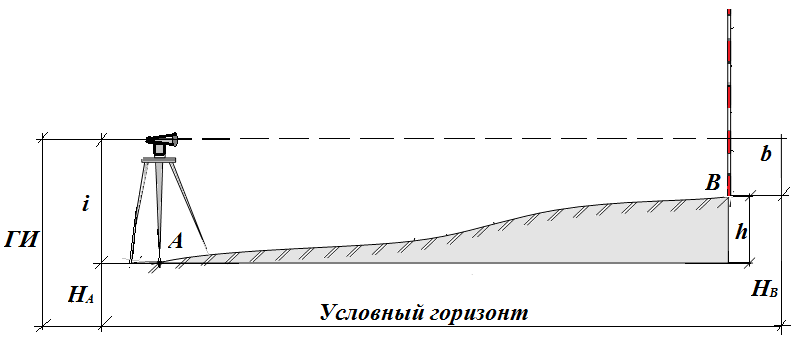

б
h = i – b ,
HB = HA + h .

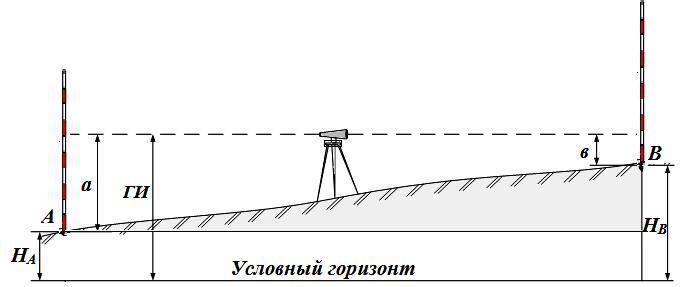

в
ГИ = HA + i ,
HB = ГИ – b .
Рис. 7.3. Методы геометрического нивелирования:
а – «из середины», б – «вперед», в – «через горизонт инструмента».
8. Топографические съемки

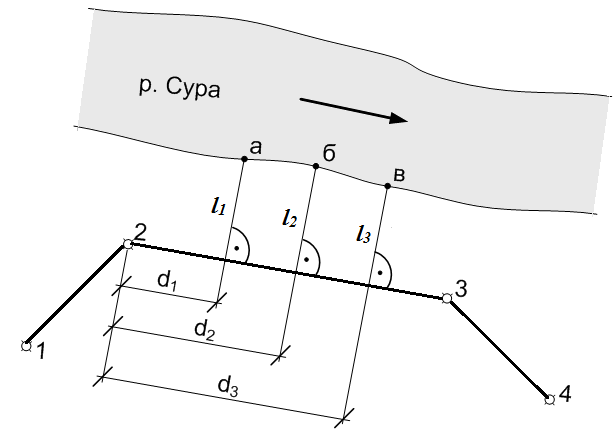

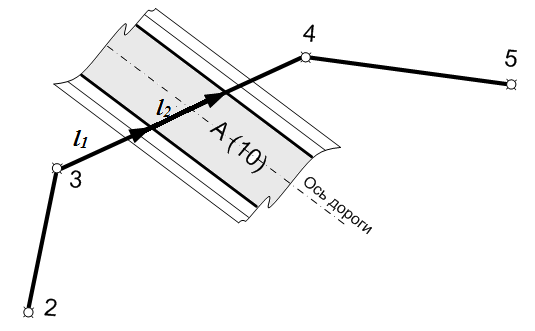

а – способ перпендикуляров
б – способ угловых засечек

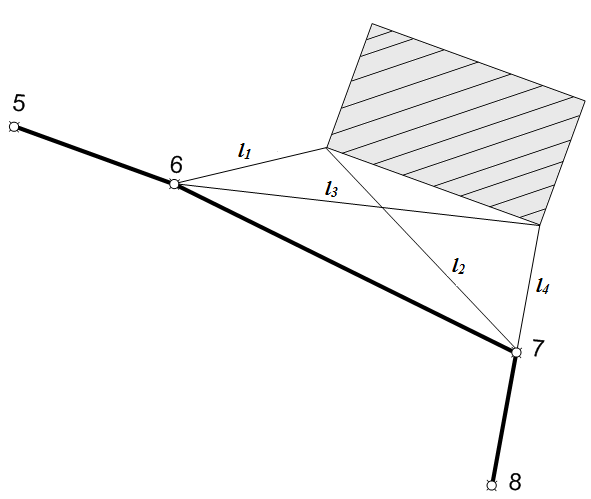

в – способ линейных засечек

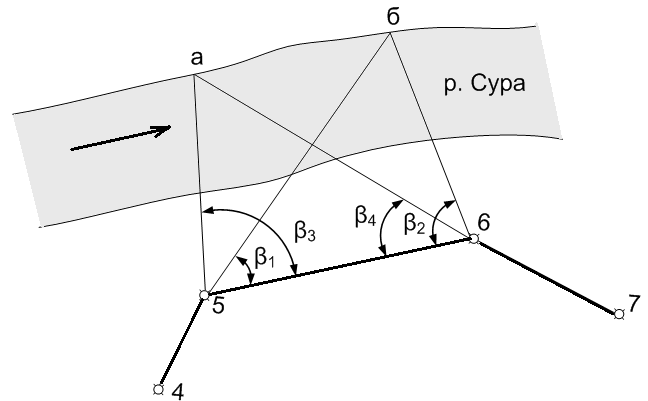

Рис. 8.1. Способы съемки ситуации при теодолитной съемке
(окончание см. далее).
г – способ створов
д – способ прямоугольных координат

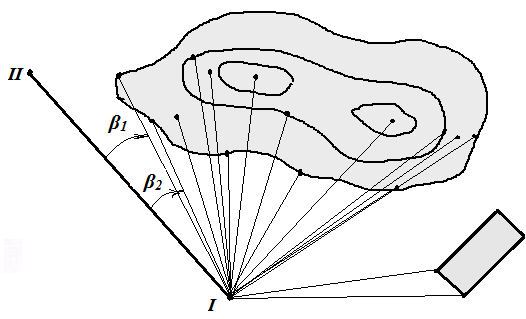

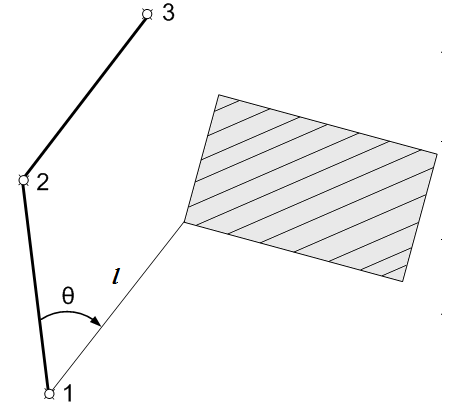

е – способ полярных координат
Рис. 8.1. Способы съемки ситуации при теодолитной съемке (окончание).

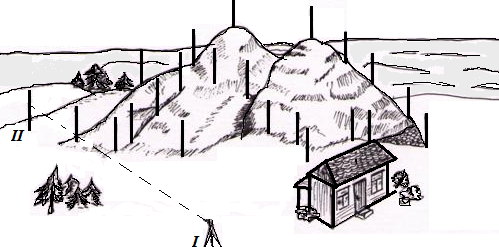

а – выбор пикетов при съемке ситуации и рельефа
б – нанесение пикетов на план
Рис. 8.2. Тахеометрическая съемка.

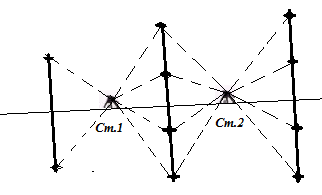

а – способ параллельных линий
б – способ магистралей
в – нивелирование по квадратам
Рис. 8.3 Нивелирование поверхности.

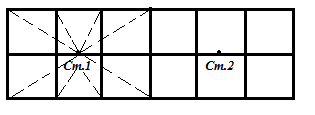

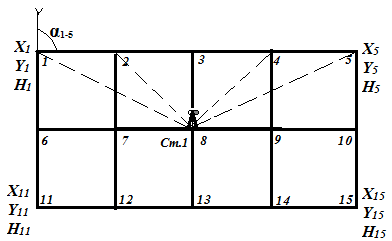

Рис. 8.4. Схема нивелирования по квадратам.
9. Нивелирование линейных сооружений

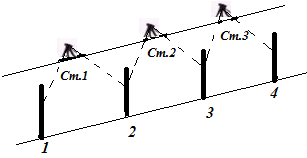

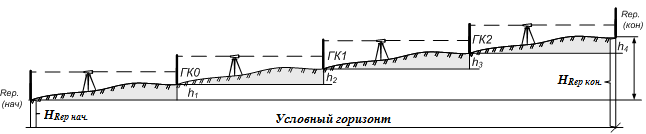

Рис. 9.1. Схема нивелирования линейного сооружения.

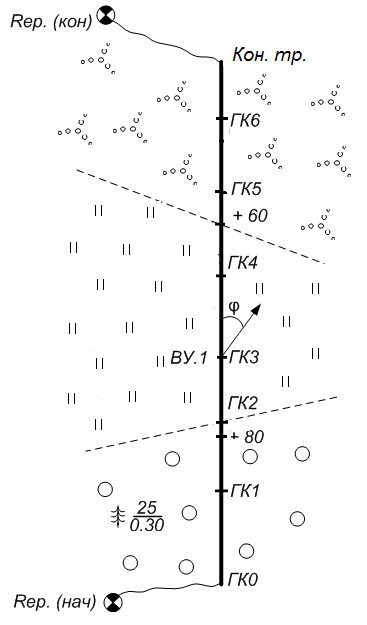

Р
ис.
9.2
Пикетажный
журнал.
Т = R∙
tg
,
К
=
∙ φ ,
Д = 2Т – К ,
Б
=
– R
.

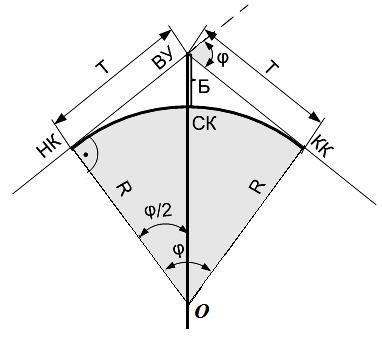

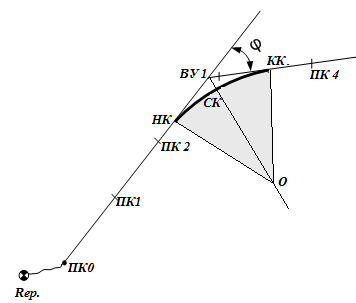

Рис. 9.3. Расчет параметров кривой.
10. Общие принципы разбивочных работ на местности

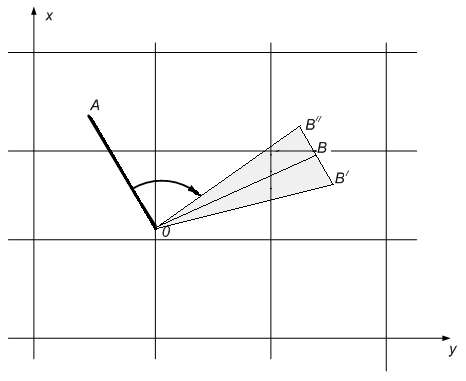

Рис. 10.1. Построение проектного горизонтального угла.
Рис. 10.2. Построение проектной линии.
Рис. 10.3. Вынос проектной отметки .

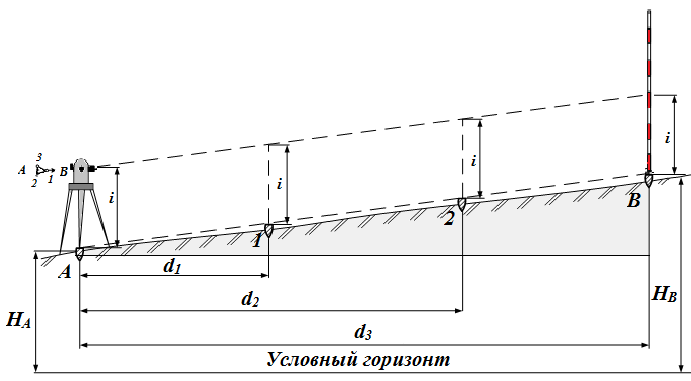

Рис. 10.4. Вынос линии заданного уклона.

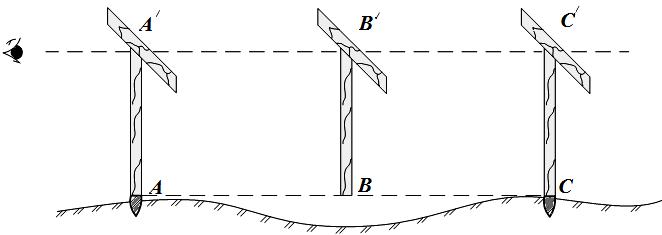

Рис. 10.5. Визирки.

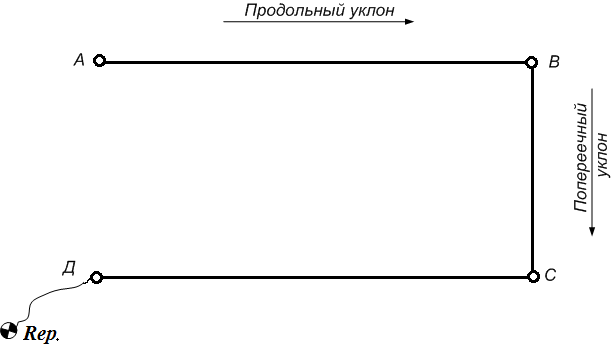

Рис. 10.6. Вынос плоскости заданного уклона.

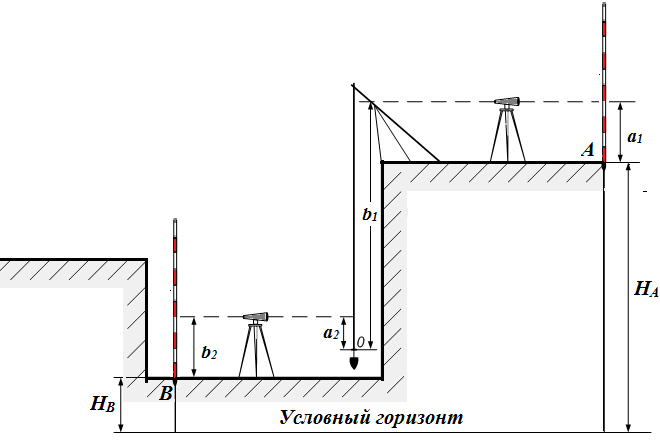

НА + а1 = НВ + в2 + (в1 – а2):
в2 = НА + а1 – НВ – (в1 – а2) – отсчет по рейке на дне котлована;
а1 = НВ + в2 + (в1 – а2) – НА – отчет по рейке на монтажном горизонте
Рис. 10.7. Передача отметки на дно глубокого котлована и высокие
части сооружения.

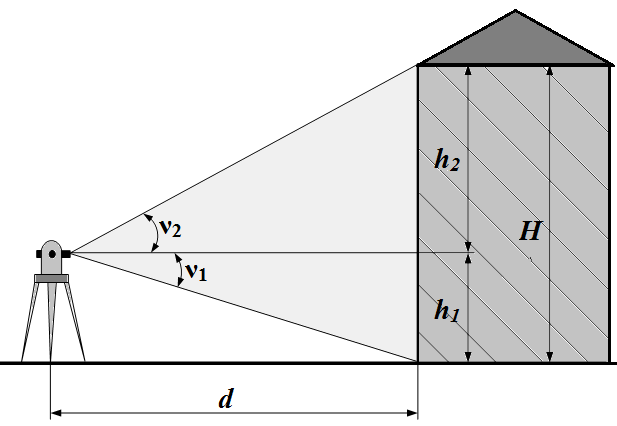

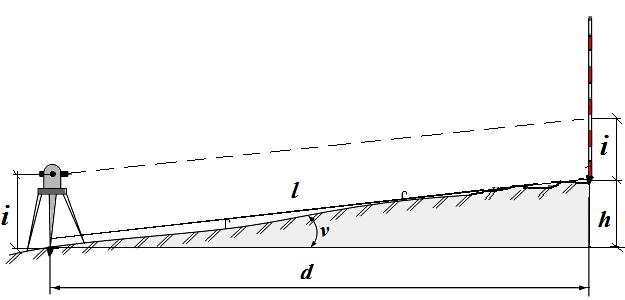

h1 = d tg ν1 ,
h2 = d tg ν2 ,
d = l Cos ν ,
H = h1 +h2= d (tg ν1 + tg ν2) ,
где ν1 и ν2 – углы наклона.
Рис. 10.8. Определение высоты сооружения.
ЛИТЕРАТУРА.
1. Кулешов Д.А., Стрельников Т.Е. Инженерная геодезия для строителей. М.: Недра, 1990.
2. Сироткин М.П., Сытник В.С. Справочник по геодезии для строителей. М.: Недра, 1987.
3. Справочник по геодезическим работам в строительном и монтажном производстве под ред. Полищука И.Н. М.: Недра, 1990.
4. Справочник по геодезическим работам в строительно-монтажном производстве / Войтенко К.П. [и др.]. М.: Недра, 1990
5. Федотов Г.А. Инженерная геодезия: учебник для вузов. М.: Высшая школа, 2007.
