Оглавление

1. Введение 4

2. Проектирование поверхности Земли на плоскость 5

3. Топографические карты и планы 9

4. Угловые измерения на местности 14

5. Линейные измерения на местности 16

6. Геодезическая сеть 18

7. Нивелирование 19

8. Топографические съемки 21

9. Нивелирование линейных сооружений 25

10. Общие принципы разбивочных работ на местности 26

11. Литература 29

1. Введение

Учебно-наглядное пособие «Раздаточный материал по курсу Инженерная геодезия» представляет собой сборник чертежей и рисунков, дополняющих теоретическую часть программы учебной дисциплины. Пособие обеспечивает необходимые условия для самостоятельной работы студентов и самоконтроль за усвоением лекционного материала.

2. Проектирование поверхности Земли на плоскость

Большая полуось

а = 6378245 м.

Малая полуось

в = 6356863 м.

Относительное сжатие

α = = .

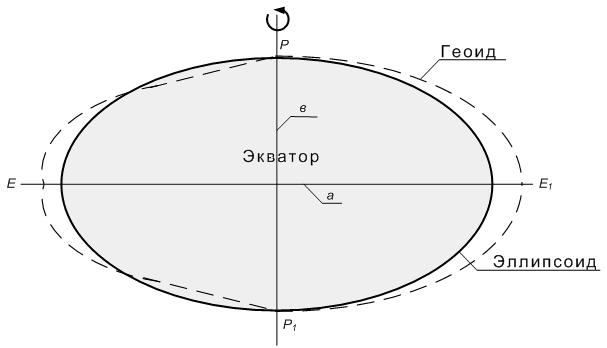

_{Рис. 2.1. Фигура Земли (геоид и эллипсоид).}

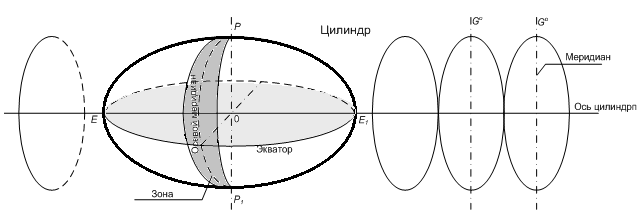

_{Рис. 2.2. Развертка координатных зон на плоскость.}

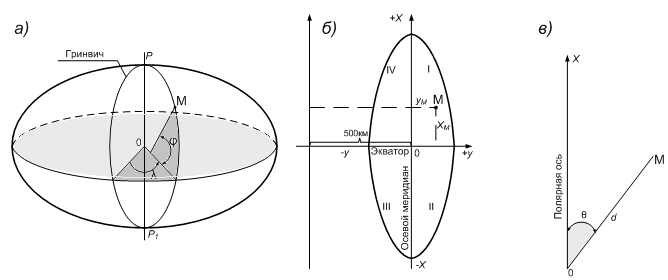

_{Рис. 2.3. Координаты: а - географические; б - прямоугольные;}

_{в - полярные.}

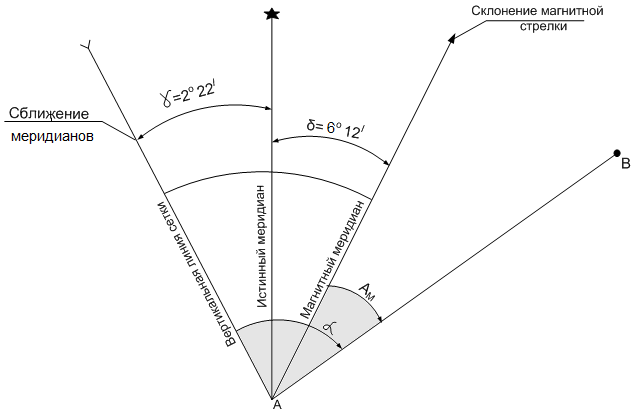

_{Рис. 2.4. Схема сближения меридианов.}

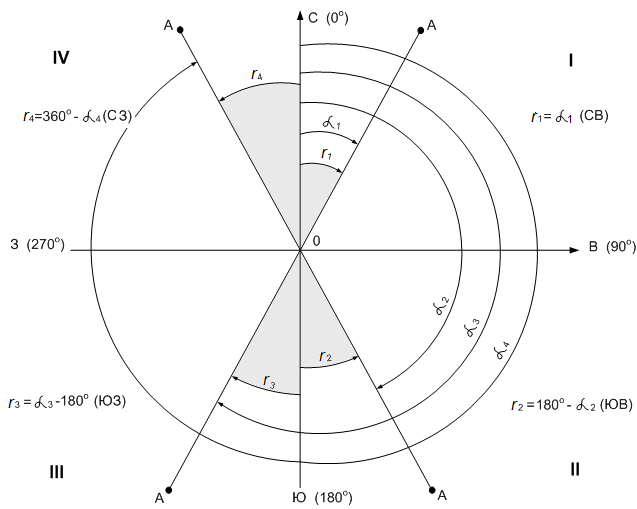

_{Рис. 2.5. Связь дирекционных углов с румбами.}

Дано: Х1; У1; d1-2; α1-2 .	Решение: ∆Х = Х2 – Х 1, ∆У = У2 – У1. ∆Х = d1-2 cos α1-2 , ∆У = d1-2 sin α1-2 . Х2 = Х 1 + d1-2 cos α1-2 , У2 = У 1 + d1-2 sin α1-2 .
Найти: Х2; У 2 .

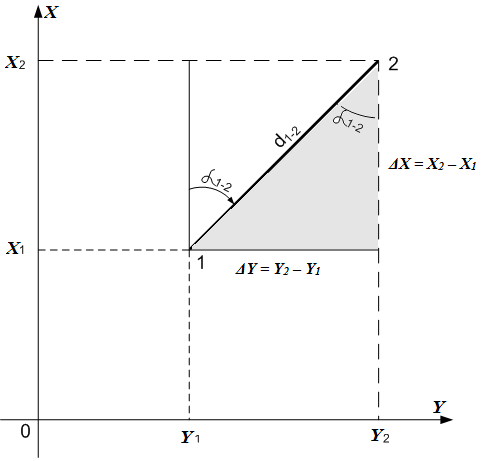

_{Рис. 2.6. Прямая геодезическая задача (ПГЗ).}

Дано: Х1; У1; Х2; У2 .	Решение: ∆Х = Х2 – Х1 , ∆У = У2 – У1 . tg α1-2 = = α1-2 = arctg . d = = или d = = .
Найти: d1-2; α1-2 .

_{Рис. 2.7. Обратная геодезическая задача.}
