Припустиме навантаження
;
18.25
;
18.26
Нижче розглядаються значення розмірів, що входять у формули для розрахунку ланцюгів на витривалість.
На рис. 18.6 і 18.7 приведені графіки для визначення граничної потужності Nпр1 і граничного моменту, що крутить, М на один ряд багаторядного ланцюга типу Н-38.1 із числом ланок Lt=100 при базовому числі циклів навантаження N0=5106. Граничні навантаження на ролики і втулки відповідають обмеженій межі контактної витривалості поверхневих шарів роликів і втулок при тій же довжині ланцюга і базового числа навантаження. Міцність роликів і втулок обмежується внаслідок поверхневого викришування (пітинга), що викликається тертям і ударними навантаженнями при вході ланцюга в зачеплення із зірочкою. З розглянутих графіків видно, що для запобігання руйнування ланцюга у випадку поверхневого викришування роликів і втулок необхідно обмежити граничні значення потужності і моменту, що крутить, після досягнення визначеної частоти обертання зірочок, що залежить від заданого числа зубів зірочки. Граничні навантаження для ланцюгів інших типів і кроку визначаються множенням отриманих із цих графіків розмірів на коефіцієнт кроку Кt, значення якого приведені в таблиці 18.4
Таблиця 18.4
Елементи ланцюга, що розраховуються, Е |
Тип ланцюга |
Крок ланцюга t, мм |
||||||
25,4 |
31,75 |
38,1 |
44,45 |
50,8 |
57,15 |
63,5 |
||
Пластини |
Н |
0,31 |
0,59 |
1 |
1,55 |
2,25 |
3,26 |
4,11 |
Т |
0,35 |
0,67 |
1,18 |
1,80 |
2,48 |
3,62 |
5,20 |
|
Ролики і втулки |
Н |
0,72 |
0,87 |
1,0 |
1,13 |
1,26 |
|
|
Т |
0,59 |
0,73 |
0,85 |
1 |
1,13 |
|
|
Число рядів ланцюга залежить від переданої потужності і моменту М1, що навантажує ланцюг. Дослідні дані показують, що опір утоми однорядного ланцюга на 15-20 більше, ніж одного ряду багаторядного ланцюга. Пояснюється це тим, що опір утоми однорядного ланцюга визначається міцністю внутрішніх пластин, зміцнює за рахунок натягу, що створюється запресованими в них втулками. Опір утоми багаторядного ланцюга обмежується міцністю проміжних пластин, що одягаються на валик без натягу й у результаті цього володіють зниженим у порівнянні з внутрішніми пластинами опором утоми. Вплив числа рядів на граничні потужність і момент ланцюга враховується коефіцієнтом рядності Ка:
Число рядів а |
1 |
2 |
3 |
4 |
6 |
8 |
Коефіцієнт Ка |
1 |
1,8 |
2,5 |
3,2 |
4,5 |
5,8 |
Відношення Ка/а |
1 |
0,9 |
0,83 |
0,8 |
0,75 |
0,72 |
Відношення Ка/а показують, що зі збільшенням числа рядів зростає ступінь зниження витривалості одного ряду багаторядного ланцюга в порівнянні з витривалістю однорядного ланцюга. Тому шести- і восьми ланцюги варто застосовувати в тих випадках, коли великого кроку і меншої рядності хоча і можливо по міцності, але неприпустимо по частоті обертання.

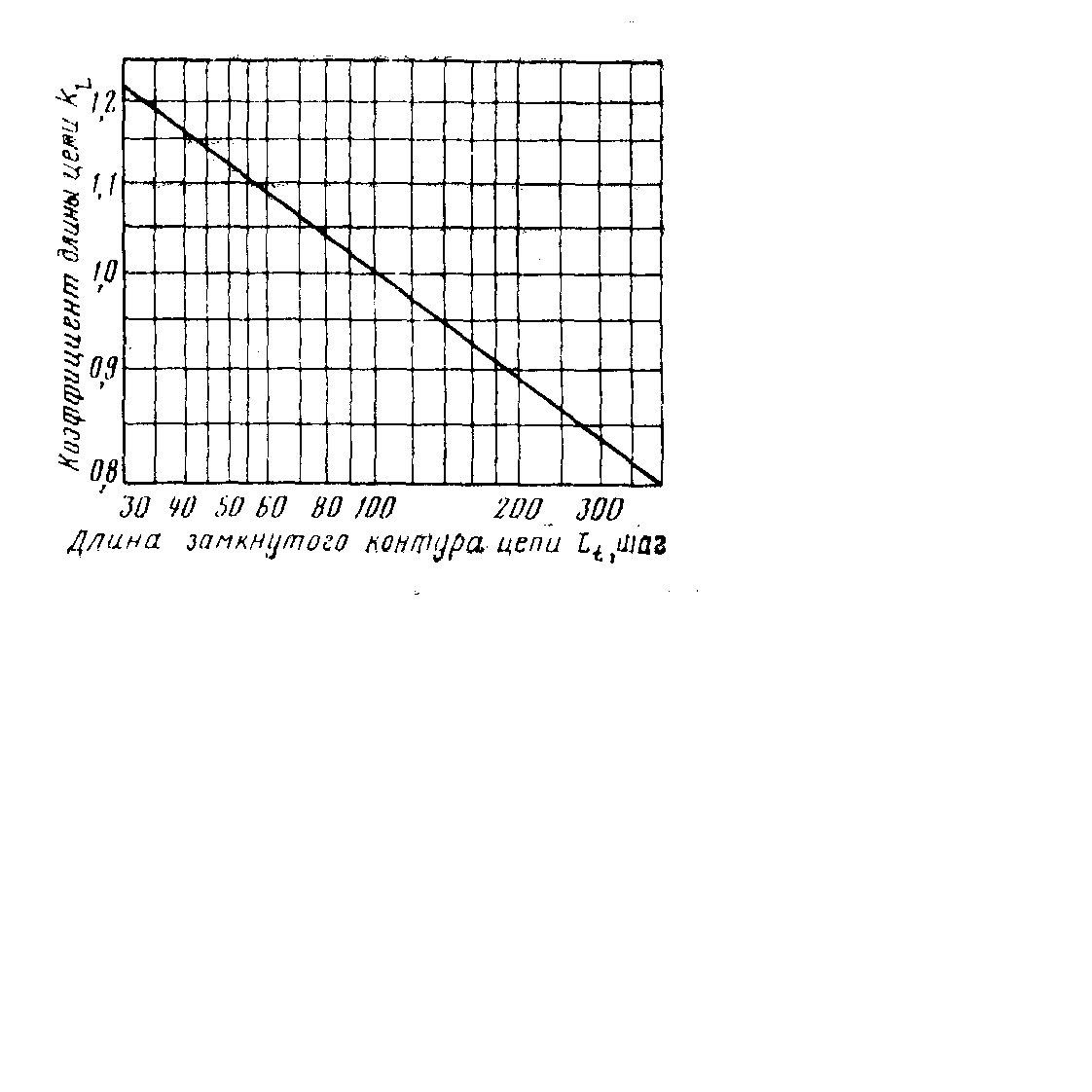

Рисунок 8.8 Графік для визначення коефіцієнта довжини ланцюга
Із збільшенням числа ланок у замкнутому контурі ланцюга зростає ймовірність появи ланок, що володіють зниженою втомною міцністю через металургійну і технологічну неоднорідність деталей ланцюга. У розрахунках вплив числа ланок враховується коефіцієнтом довжини KL, значення якого приведені на рис. 18.8.
Коефіцієнт якості ланцюга К враховує рівно розмірність ланок ланцюга, придбану при виготовленні й експлуатації. Рекомендуються наступні значення коефіцієнта якості ланцюга: по витривалості пластин К=0,85; по витривалості роликів і втулок К=1.
Нестаціонарний режим навантаження ланцюгів враховується коефіцієнтом еквівалентності Кэ. Для типових ланцюгових передач бурової установки значення Кэ приведені на рис. 18.9. Середній термін служби ланцюгів до заміни приймається рівним 3 рокам. Відповідно до даних, що допускається коефіцієнт запасу опору утоми для ланцюгів [n]=1,1. Щодо невеликий коефіцієнт запасу міцності можна пояснити обмеженим терміном служби ланцюгів і тим, що одиничні перевантаження не приводять до руйнувань ланцюга від утоми.
Наробіток ланцюга за зазначений термін служби, прийнятий по середнім статистичним даним у розрахунках Кэ, складає 3000 г.
У приводі бурових насосів і ротора наробіток ланцюгових передач визначається по машинному часі їхньої роботи, а в приводі піднімального механізму – по загальній тривалості спуско-підіймальних операцій. Для інших передач і у випадку зміни вихідних даних значення коефіцієнта еквівалентності визначаються за методикою Уралмашзаводу, розглянутої в розд. 3.
Середній ресурс Тч до списання ланцюга може відрізнятися від розрахункового Тн. У залежності від фактичного запасу n середній ресурс (у год) визначається по формулі
18.27
При цьому середній термін служби до списання ланцюга (у роках) розраховується по формулі
18.28
де ТН=3000 год – середній термін служби ланцюга до списання при n=1.1.
У процесі експлуатації ланцюги необхідно періодично оглядати з метою своєчасної заміни їхніх елементів, що піддались передчасним руйнуванням через дефекти виготовлення. Для ланцюгів з одностороннім розкочуванням валиків допускається заміна 36% ланок, після чого ланцюг варто замінити новим. При двосторонньому розкочуванні валиків заміняється відрізок ланцюга з ушкодженим елементом і заміненими відрізками скорочуються до 3% від довжини ланцюга в ланках. Запасний комплект на одну передачу в однорядному виконанні визначається по формулі
18.29
де а – число рядів ланцюга;
Lt – довжина замкнутого контуру ланцюга в кроках;
q – число замін, що допускається;
l - довжина відрізка з двостороннім розкочуванням.
При відсутності необхідного ланцюга у виді виключення допускається застосування ланцюга з запасом міцності n<1,1. У цих випадках середній термін служби ланцюга буде менше прийнятої норми.
Ланцюги бурових установок розраховуються на зносостійкість по формулі
18.30
де - швидкість ланцюга, м/хв;
N – потужність, передана ланцюгом, кВт;
[nиз]=1,1 – запас зносостійкості, що допускається, ланцюга;
КС - коефіцієнт, що враховує спосіб мастила:
Спосіб мащення |
Циркуляційна за допомогою насоса |
Масляна ванна |
Краплинна регулярна |
Ручна регулярна |
КС |
1 |
0,7 |
0,45 |
0,2 |
Ресурс ланцюга до списання в результаті зносу [12]:
18.31
де t =100/z2[t] – гранично припустиме збільшення кроку ланцюга, %;
t =2% - для передач приводу при > 10 м/із, t=3% - для інших передач;
At=A/t – міжцентрова відстань передачі в кроках;
і=z2/z1 – передатне число;
руд – питоме навантаження в шарнірі ланцюга, МПа [12]:
18.32
де n і z – частота обертання і число зубів зірочки.
