1.6. Контрольні питання
1. Частини токарного прохідного різця.
2. Елементи токарного прохідного різця.
3. Кути ріжучої частини різця.
4. Яка поверхня називається обробленою поверхнею?
5. Яка поверхню називається поверхнею різання?
6. Для чого служить головка різця?
7. Для чого служить державка різця?
8. Які поверхні відомі на голівці різця?
9. Яка площина називається основною площиною різця?
10. Яку площину називають площиною різання?
11. Скільки ріжучих кромок має прямий прохідний токарний різець?
12. Перетином яких поверхонь утворюється головна ріжуча кромка?
13. Перетином яких поверхонь утворюється допоміжна ріжуча кромка?
14. Що називається вершиною різця?
15. Який кут називається переднім кутом різця?
16. Коли передній кут уважається позитивним, негативним та нульовим?
17. Який кут називається головним заднім кутом?
18. Головний задній кут завжди позитивний, негативний і чому?
19. Який кут називається кутом загострення? Що визначає цей кут?
20. Який кут називається кутом різання? На що впливає кут різання?
21. Який кут називається допоміжним заднім кутом?
22. Який кут називається кутом нахилу головної різальної крайки? На що впливає цей кут?
23. Коли кут нахилу ріжучої кромки позитивний, негативний, нульовий?
24. Який кут називається кутом в плані φ?
25. Який кут називається допоміжним кутом в плані φ1?
26. На що впливають кути φ і φ1?
27. Що називається допоміжною січною площиною?
28. Що називається головною січною площиною?
29. У якій площині вимірюються кути α, α1, γ, λ, φ і φ1?
2 Лабораторна робота №2. Дослідження залежності коефіцієнта усадки стружки від елементів процесу різання
Мета роботи:
1.Засвоєння теоретичних основ курсу що до процесу стружкоутворення та впливу параметрів режиму різання і геометрії ріжучого інструменту на деформацію шару металу, що зрізується.
2. Дослідити:
- характер стружкоутворення та вплив швидкості, глибини різання і подачі на коефіцієнт усадки стружки при повздовжньому точінні заготовок зі сталі 45 токарними прохідними різцями;
- вплив геометрії ріжучої частини та товщини шару що зрізується при вільному різанні на коефіцієнт усадки стружки при обробці заготовки на стругальному верстаті (дослід Тіме).
2.1. Теоретичні положення
2.1.1 Елементи режиму різання при стружкоутворенні
Різання металу в загальному вигляді параметризується площиною зрізаного шару та його довжиною. Аналізу підлягають лише площини перетину шару що зрізується (а × b) і стружки (а1 × b1) рис. 2.1.
Виходячи з посилання про незмінність об’єму деформованого металу: зміна площини перетину стружки відносно площини перетину шару що зрізується дає зміну відношення їх довжин це явище називають - усадка стружки.
|

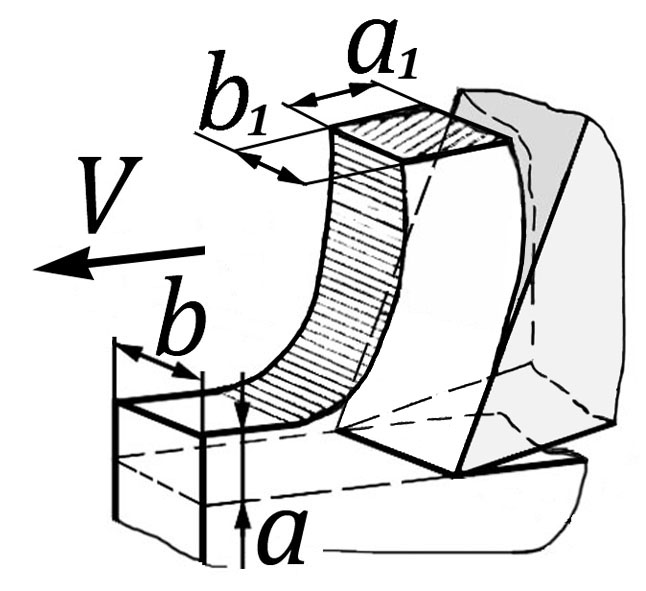

а – товщина зрізаного шару; b – ширина зрізаного шару; а1 – товщина стружки; b1 - ширина стружки; V – швидкість робочого руху.
Рисунок - 2.1 Елементи режиму різання при стружкоутворенні. |
Аналітично поняття усадка стружки має вигляд
ξl = l/l1 ≤ 1; ξa = a/a1 ≥ 1; ξb = b/b1 ≥ 1; Kl = l1/l = 1/ ξl > 1.
Де ξl – поздовжня та ξa – поперечна усадки стружки; ξb – розширення стружки; Kl – коефіцієнт усадки стружки; l, a, b – довжина, товщина та ширина зрізаного шару заготовки; l1, a1, b1 – довжина, товщина та ширина стружки.
