1.2. Інструменти та приладдя

- універсальні кутовимірювачі (конструкції Семенова, ЛМТ);

- штангенциркуль;

- транспортир;

- набір токарних різців;

- прямокутник.

1.3. Охорона праці і техніка безпеки

При роботі необхідно виконувати вимоги техніки безпеки, а саме:

- не дозволяється студенту без присутності навчального майстра порушувати встановлені наладки інструмента.

- одяг працюючого повинен бути з довгими рукавами, щоб уникнути пошкоджень рук при вимірюваннях.

- зона розташування кутовимірювача повинна бути вільною від зайвих предметів щоб не заважати вимірюванням.

- не допускається встановлювати обладнання на край столу запобігаючи падінню інструменту та обєктів вимірювання.

- не допускається низько нахилятися під час вимірювання щоб уникнути травм обличча виступаючими частинами приладів.

1.4. Порядок виконання роботи

1.3.1. Накреслити ескіз кожного з отриманих різців, а також параметризувати лезо в інструментальній системі координат (рис. 1.4), визначити елементи на ріжучій частині різця. Привести поперечні перетини в головній та допоміжній площинах перетину. Зазначити марку матеріалу державки різця.

1.3.2. Вивчити на різці та позначити на ескізах положення координатних площин і головної січної площини.

1.3.3. Накреслити схему точіння токарним прохідним різцем (на зразок, як це показано на рис.1.5 та позначити передній і задній кути, кут загострення, кут різання, головний і допоміжний кути в плані та кут при вершині різця.

1.3.4. Виміряти геометричні параметри різця (α, α', γ, λ, φ, φ',). Величини виміряних кутів занести до таблиці 1.2.

1.3.5. Методика кутових вимірювань.

1.3.5.1. Методика проведення вимірювань елементів геометрії леза за допомогою універсального кутоміра (конструкції Семенова). На рис. 1.6 наведені схеми вимірюмань елементів геометрії головної й допоміжної ріжучої кромки в головній січній площині (Р_τ), допоміжній січній площині (Р'_τ) та кутів у плані.

1.3.5.2. Методика проведення вимірювань елементів геометрії леза за допомогою універсального кутоміра ЛМТ. На рис. 1.7 наведені схеми вимірюмань переднього, заднього кутів, куту нахилу ріжучої кромки λ та кутів у плані.

1.3.6. Підрахувати похідні кути β, ε, δ. Перевірити отримані результати вимірювання розрахунком кутів за формулами і внести відповідні корективи в результати:

α + β + γ = 90°;

β = 90° - (γ + α);

δ = α + β;

φ + φ' + ε = 180°;

ε = 180° – ( φ + φ').

а		б
в		г
д		е

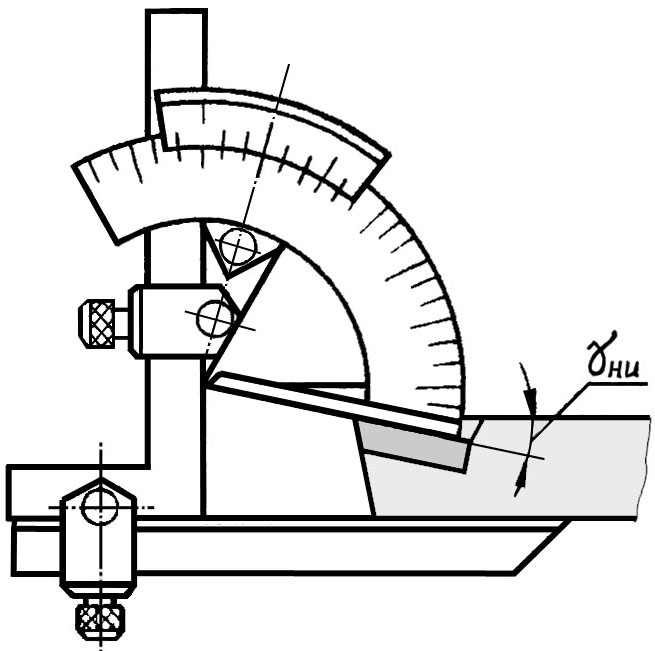

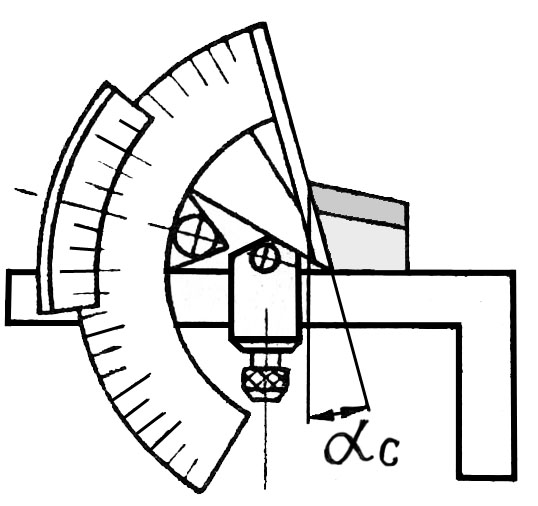

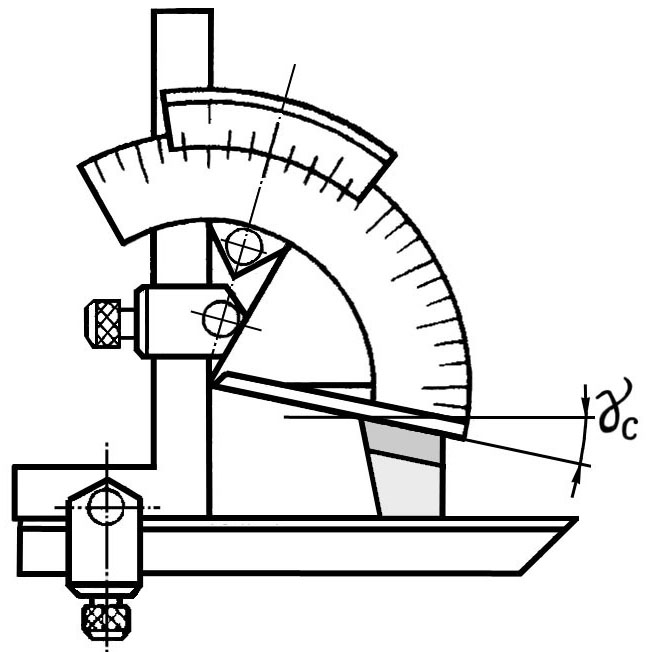

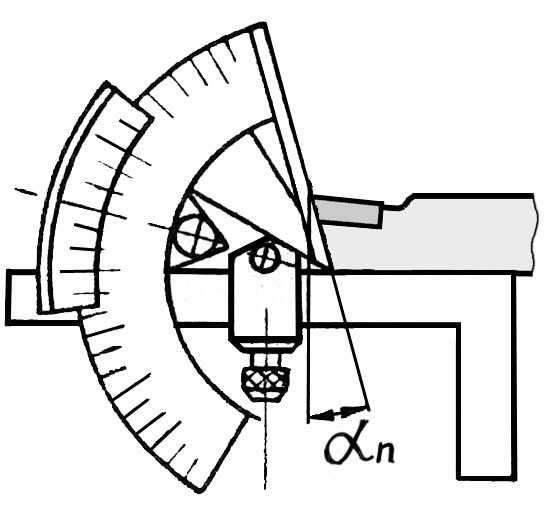

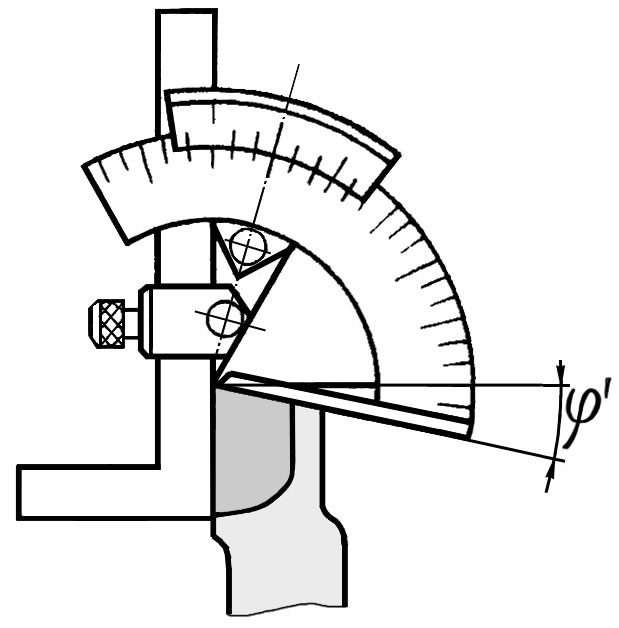

Вимірювання: а – передноьго куту (γс) в головній січній площині (Рτ); б – передоьго куту (γ' )в поздовжньому напрямку та нахилу ріжучої кромки λ; в - вимірювання заднього куту (α) в головній січній площині (Рτ); г - заднього куту (α' ) в допоміжній січній площині (Р'τ); д, е – кутів у плані φ, φ'. Рисунок - 1.6. Схеми вимірювань елементів геометрії леза за допомогою універсального кутоміра (конструкції Семенова).

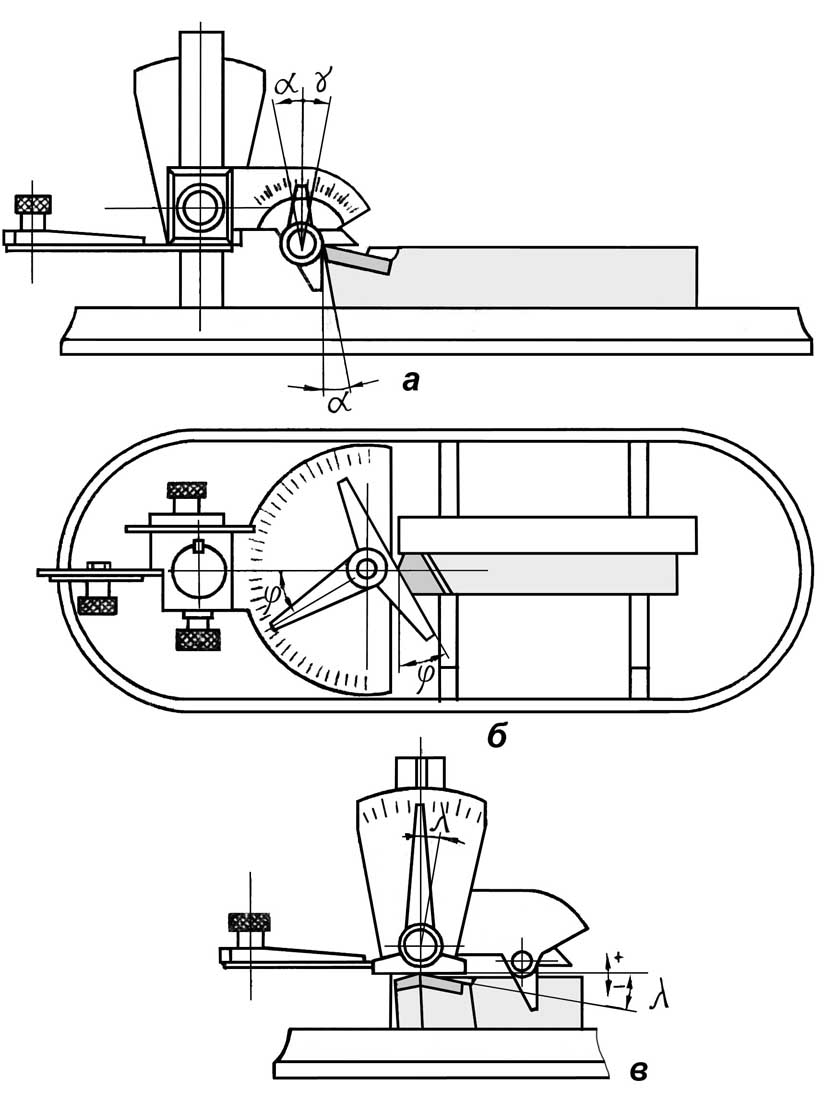

	Вимірювання: а – переднього та заднього кутів; б - кутів у плані; в - куту нахилу ріжучої кромки λ Рисунок - 1.7. Схеми вимірювань елементів геометрії леза за допомогою універсального кутоміра ЛМТ

Таблиця 1. 2. - Результати вимірювання геометричних параметрів

№ п/п	Назва геометричного параметра	Площина вимірювання	Результати виміру
			Позна­чення	1	2	3	усереднене значення
1	Передній кут		γ
2	Головний задній кут		α
3	Допоміжний задній кут		α'
4	Кут різання		δ
5	Головний кут в плані		φ
б	Допоміжний кут в плані		φ'
7	Кут при вершині в плані		ε
8	Кут загострення		β
9	Кут нахилу ріжучої кромки		λ

1.5. Зміст звіту

1. Назва роботи, цілі і задачі.

2. Інструменти і приладдя, які використовувалися.

3. Ескіз "Елементи токарного різця".

4. Ескіз "Кути ріжучої частини".

5. Ескіз "Схема обробки при точінні"

6. Результати вимірювання (табл. 1).

7. Результати перевірки значень кутів за формулами.
