1.1.3 Координатні площини

Робоча площина P_S - утворена напрямками подачі і головного робочого руху. При поздовжному рухові подачі в робочій площині знаходяться головний робочий рух різання D_r та руху подачі D_S що утворюють між собою напрямок результуюччий рух D. Між напрямками головного руху і результуючого руху різання визначають кут η який є головним при визначенні поняття статичної та дінамічної системи координат. Між напрямками головного руху і рухом подачі визначають кут μ. Ці кути повязані залежністю: μ+ η =90°.

Основна площина P_V в узагальненому визначенні — це координатна площина, проведена через розглянуту точку ріжучої кромки перпендикулярно до напрямку швидкості головного або результуючого руху різання в цій точці. В статичній системі координат основна площина співпадає з напрямком подачі D_S і перпендикулярна до робочої площини P_S.

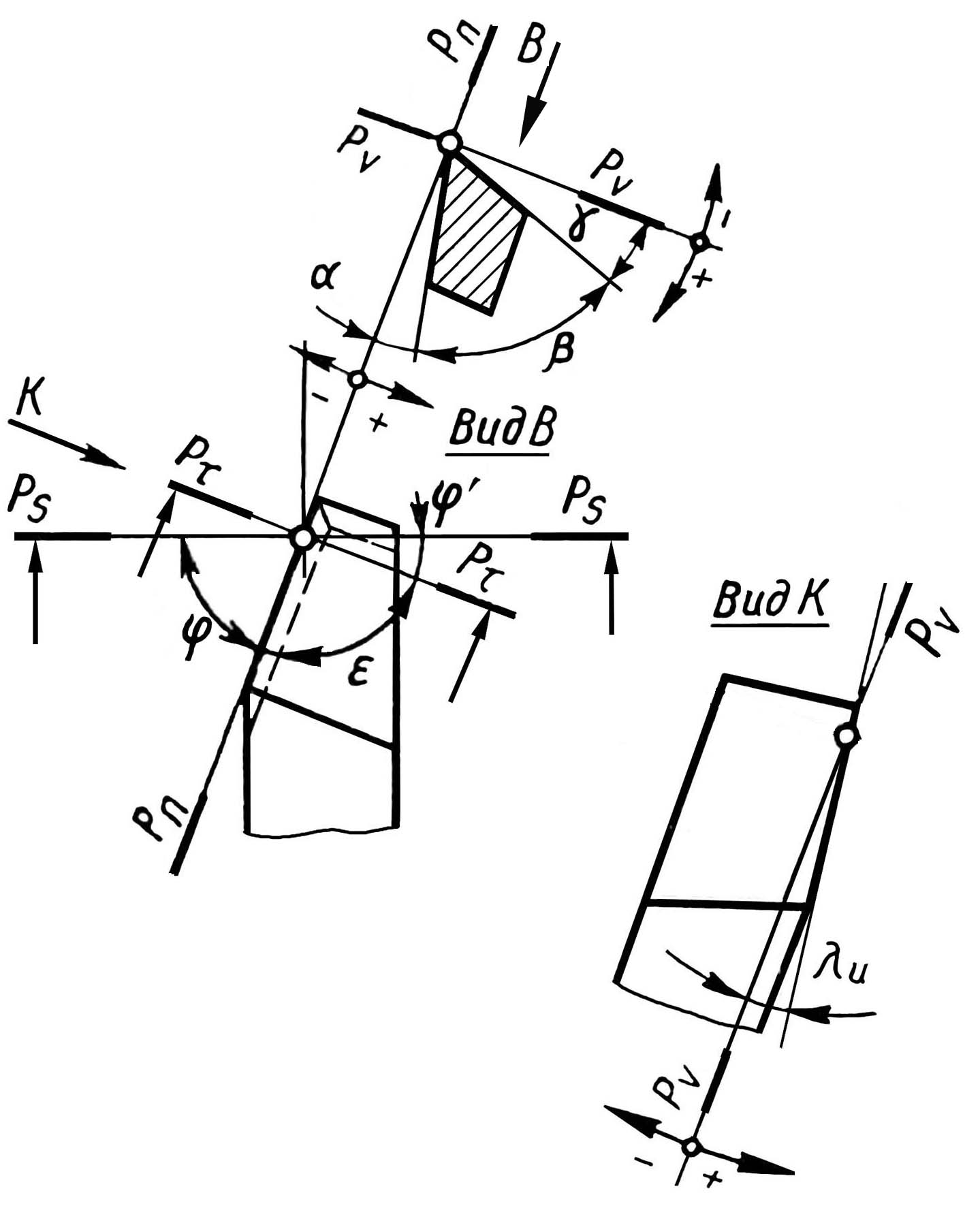

Рисунок - 1.3.Січні площини для визначення кутових параметрів різця згідно з ГОСТ 25762-83

Площина різання P_n (рис. 1.3) — координатна площина, дотична до ріжучої кромки в розглянутій точці й перпендикулярна до основної площини.

Головна січна площина Р_τ (рис. 1.3) — координатна площина, перпендикулярна до лінії перетину основної площини й площини різання.

Нормальна січна площина Р_Н (рис. 1.3) — площина, перпендикулярна до ріжучої кромки в розглянутій точці.

1.1.4 Основні схеми точіння

В залежності від задачі використовують різні варіанти обробки і різні типи різців. На рис.1.4 наведені приклади визначення головного напрямку робочого руху, подачі та головного кута в плані при основних схемах точіння.

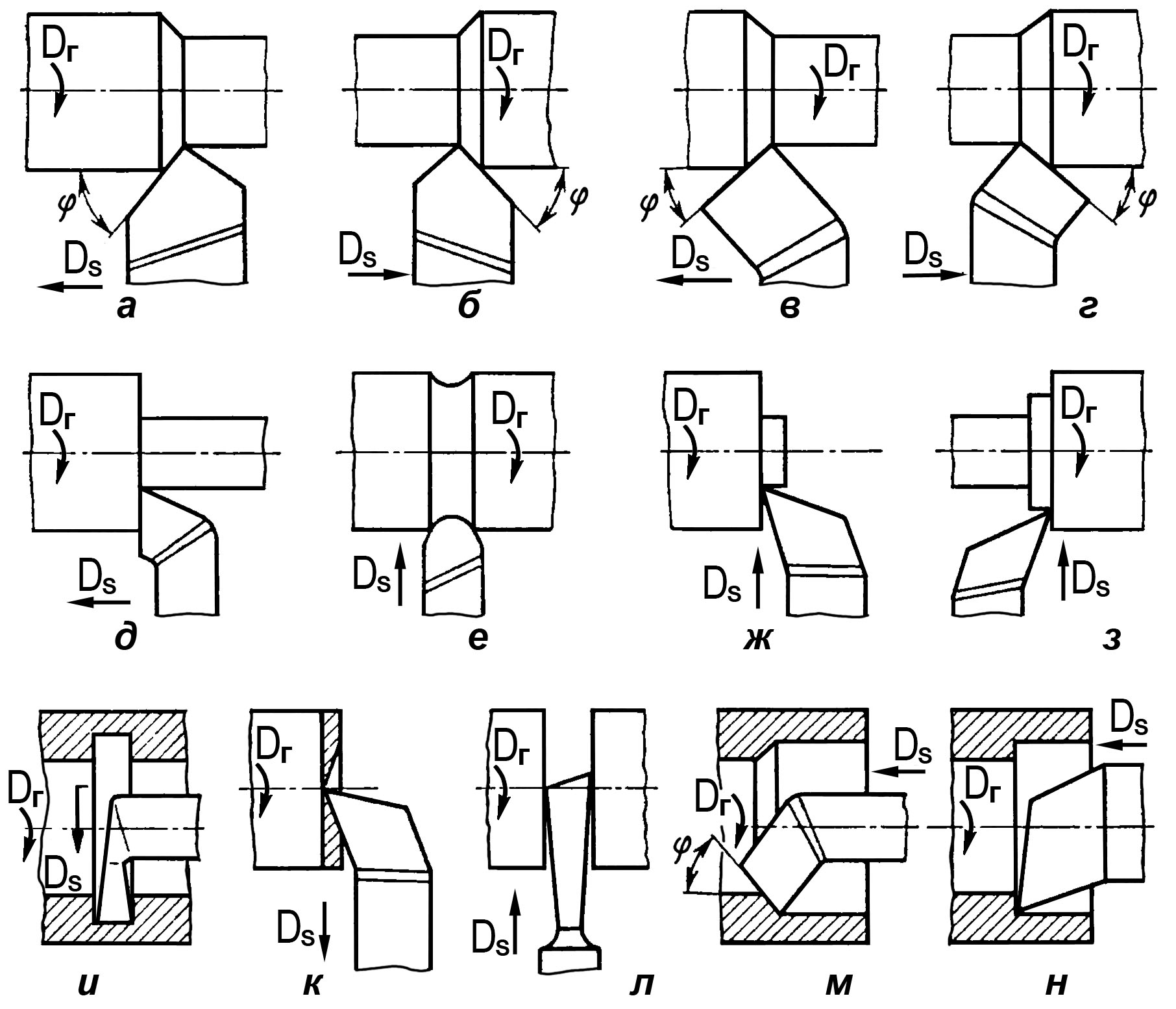

Поздовжнє точіння зовнішньої циліндричної поверхні прямим прохідним різцем а – правим, б – лівим; відігнутим прохідним різцем: в - правим, г – лівим; д – точіння відігнутим правим прохідним упорним різцем; точіння з радіальною подачею: е – канавочним зовнішнім, ж – підрізним правим, з – підрізним лівим, и – канавочним внутрішнім, к – підрізним правим з врізанням, л – відрізним; розточування: м – прохідного і н – глухого отворів.

Рисунок - 1.4. Схеми обробки при точінні та позначення на них D_S, D_r, φ.

1.1.5 Кутові параметри токарного прохідного різця.

Головні кути вимірюють в головній січній площині, до них відносяться (рис.1.4):

γ - передній кут - кут проміж передньою поверхнею А_γ і основною площиною P_V, яка проходить через головну ріжучу кромку (переріз по головній січній площині Р_τ - Р_τ). Передній кут γ змінюється в межах: -10 ÷ +30°; при чистовому точінні 7÷30°. Величина переднього кута γ впливає на силу різання та на міцність ріжучої кромки. При мінусових та малих значеннях γ - стружка круто згинається, що збільшує опір різанню та викликає вібрацію і погіршення якості обробки, при зростанні γ схід стружки полегшується, процес різання нормалізується, але міцність робочого клина різця знижується. Різці з мінусовими значеннями переднього кута γ застосовують на потужних верстатах для обдирання припуску переривчастих поверхонь та виконання інших робіт з різкою зміною сили різання. Перевага таких різців полягає в тому, що удари сприймаються не ріжучою кромкою, а передньою поверхнею, яка на деяку відстань випереджує ріжучу кромку, захищаючи її від ударних навантажень. Поряд з цим міцність робочого клина різця зростає за рахунок збільшення куту загострення β;

α - головний задній кут - кут проміж головною задньою поверхнею А_γ і площиною різання P_n яка проходить через головну ріжучу кромку (переріз по головній січній площині Р_τ - Р_τ). Задній кут α змінюється в межах від 6° до 12°. При малому значенні заднього α кута зростає вірогідність того, що головна задня поверхня різця буде тертися по поверхні різання. При великому значенні α міцність робочого клина різця значно знижується за рахунок зменшення куту загострення β;

α' - допоміжний задній кут - кут проміж допоміжною задньою поверхнею і площиною, перпендикулярною до основної площини;

β - кут загострення - кут проміж дотичною до передньої та головною задньою поверхнями (переріз по головній січній площині Р_τ - Р_τ );

δ - кут різання - кут проміж дотичною до передньої поверхні і площиною різання;

λ - кут нахилу головної ріжучої кромки (рис.1.4, вид К), який вимірюють в площині різання проміж головною ріжучою кромкою і нормаллю до вектора швидкості різання. Кут нахилу головної ріжучої кромки λ вважається плюсовим, якщо вершина різця є найнижчою точкою ріжучої кромки (рис.1.4, вид К), мінусовим, коли вершина — найвища точка ріжучої кромки, і рівним нулю, якщо ріжуча кромка паралельна основної площини. При нульовому або плюсовому значенні кута λ стружка сходить у напрямку, зворотному подачі. Плюсове значення кута λ зміцнює лезо й притаманне для чорнових різців, коли не пред'являється високих вимог до якості обробленої поверхні. У різців з мінусовим значенням кута λ стружка сходить у напрямку подачі, тобто випереджає різець. При цьому вершина різця гостра й менш міцна і тому застосовуються для чистової обробки, коли зрізується стружка малого перетину, і пред'являються високі вимоги до якості обробленої поверхні.;

φ - головний кут різця в плані (рис.1.4, вид В) - кут проміж проекцією головної ріжучої кромки на основну площину і напрямок подачі;

φ' - допоміжний кут різця в плані (рис.1.4, вид В) - кут проміж проекцією допоміжної ріжучої кромки на основну площину і напрямком подачі;

ε - кут при вершині в плані (рис. 1.4, вид В) - кут проміж проекціями головної і допоміжної ріжучих кромок на основну площину Кут при вершині в плані ε (рис.1.4, вид В) розраховується за співвідношенням:

ε = 180° – ( φ + φ') (1.1)

з якого слідує: чим менша сума φ + φ' тим міцніше лезо та сприятливіші умови для відводу тепла.

Геометричні параметри всякого ріжучого інструменту (фрез, зенкерів, свердел та ін.) визначаються аналогічно наведеному , як і для прохідних різців.

Практично, при точінні величини кутів φ, φ', λ приймаються згідно з таблицею 1.

Таблиця 1.1 - Значення кутів для токарних прохідних і розточних різців

Значення головного кута різця в плані φ°
Точіння:	чистове з малою глибиною різання	Менш 30°
	с малими глибинами різання при підвищеній жорсткості системи ВПІД	30°
	при недостатній жорсткості системи ВПІД і розточуванні сталевих заготовок	60°
Розточування при недостатній жорсткості системи ВПІД		70÷75°
Точіння в умовах підвищеної жорсткості системи ВПІД		45°
Підрізання, відрізання, обробка в упор в умовах недостатньої жорсткості системи ВПІД		90°
Відрізання заготовок без бобишок		80°
Значення допоміжного кута різця в плані φ'°
Точіння:	чистове	5÷10°
	чорнове	10÷15°
Чистове розточування		15÷20°
Обробка широким різцем або різцем з додатковим лезом		0°
Підрізання й відрізання		1-2°
Обробка відігнутими різцями		30÷45°
Значення кута нахилу ріжучої кромки λ°
Точіння переривчастих поверхонь		12÷15°
Чорнове точіння й розточування:	чавунів	10°
	конструкційних сталей	0-5°
Точіння й розточування жароміцних сталей і сплавів		0°
Чистове точіння й розточування		- 2 ÷ - 4°
