2.6 Контрольні питання
1 Що таке режим різання?
2. Які параметри відносяться до геометрії зрізаного шару?
3. Що називається товщиною шару, що зрізується?
4. Що називається шириною зрізаного шару?
5. Які види стружок відомі?
6. За яких умов утворюються зливна, елементна стружка, стружка надлому?
7. Які параметри відносяться до режимів різання?
8. Що називається глибиною різання?
9. Що називається подачею?
10. Що таке швидкість різання?
11. За якої умови відбувається процес стружкоутворення?
12. Що таке площина зсуву?
13. Які види деформації зазнають зерна металу в процесі стружкоутворення?
14. Рівномірна деформація зерен по перерізу стружки?
15. Як змінюються розміри стружки в порівнянні з розмірами зрізаного шару? Що таке усадка стружки?
16. Що називається коефіцієнтом поздовжньої усадки, коефіцієнтом поперечної усадки?
17. Як впливає на усадку стружки товщина шару, що зрізується?
18. Як впливає на усадку ширина зрізаного шару?
19. Як впливає на усадку глибина різання?
20. Як впливає на усадку подача?
21. Як впливає на усадку швидкість різання?
22. Як пов'язана усадка стружки з кутом зсуву?
23. Вільне і невільне різання.
24. Методика експериментального вимірювання параметрів стружки.
25. Методика виконання експериментальної частини.
3 Лабораторна робота №3. Дослідження впливу параметрів процесу різання на сили різання при точінні
Мета роботи: вивчення та експериментальна перевірка закономірностей зміни сил різання при точінні в залежності від елементів режиму різання.
Дана робота передбачає:
1) освоєння методики експериментального визначення складових сили різання при точінні;
2) ознайомлення з обладнанням і приладами, застосовуваними при вимірюванні складових сили різання;
3) придбання навичок проведення експерименту;
4) графоаналітичну обробку експериментальних даних; дослідження впливу швидкості різання, подачі, та глибини різання на силу різання при точінні сталі 45 та чавуну СЧ22.
5) аналіз закономірностей зміни сил різання в залежності від елементів режиму різання.
6) оформлення звіту;
3.1. Теоретичні положення
3.1.1 Сили різання при точінні
В процесі обробки різанням
оброблюваний метал чинить опір різанню
і діє на інструмент із силою Р,
яка долається різцем при зрізанні
стружки. Точкою прикладання сили різання
для лінійного леза вважається перетин
діагоналей паралелограма площини шару
що зрізується зі сторонами (a,b
або s,t).
Зусилля різання при точінні прийнято
позначати супротив напрямку вектора
швидкості руху в ортогональній системі
координат де осі X
та Y
знаходяться в основній площині вздовж
яких розташовані складові сили різання
- осьова,
- радіальна складова та вздовж осі Z
тангенціальна складова -
,
яка лежить на одній осі з вектором
швидкості робочого руху V.
(рис. 3.1).
- діє на механізму подачі; - викликає деформації верстата, заготовки та інструмента, що призводить до похибки обробки; - вигинає різець в вертикальній площині як консольну балку та визначає потрібний крутий момент різання і необхідну потужність приводу;
Р – рівнодіюча, визначається виходячи з залежності
.
Теоретичні розрахунки сили різання досить складні і виконуються в загальному вигляді. Дійсне зусилля різання визначається лише експериментально.

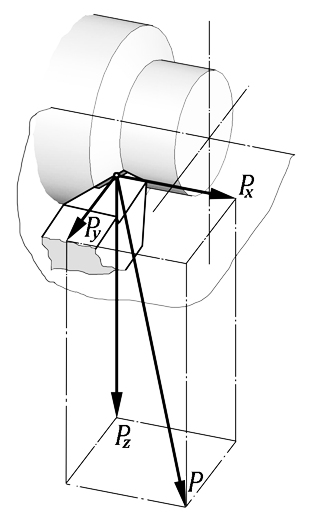

Рисунок - 3.1 Сили різання при точінні
