Основні правила з техніки безпеки при виконанні лабораторних робіт на металорізальних верстатах
З метою запобігання травматизму, та пошкодження устаткування і технологічного оснащення до виконання лабораторних робіт допускаються лише студенти що засвоїти правила техніки безпеки і ознайомились з органами керування та настроювання верстатів задіяних при виконанні лабораторних робіт.
Забороняється:
- приступати до виконання роботи без ознайомлення з правилами по техніці безпеки в лабораторії металорізальних верстатів кафедри хімічного машинобудування;
- включати верстати без дозволу і присутності викладача або учбового майстра;
- підходити до верстата в розстебнутому халаті.
Перед виконанням роботи на верстатах слід:
- заправити одяг, застебнути рукави, прибрати волосся;
- прибрати з верстата і робочого місця всі непотрібні предмети;
- перевірити роботу органів управління у присутності учбового майстра;
- надійно закріпити заготовку і різальний інструмент;
- перевірити роботу верстата на холостому ході під спостереженням учбового майстра або викладача.
При виконанні роботи забороняється:
- керувати роботою верстата двом або більшій кількості людей;
- торкатися рухомих частин верстата до їх повної зупинки;
- проводити видалення відпрацьованого мастила з верстата, інструменту та деталей;
- проводити вимірювання оброблюваної деталі до повної зупинки рухомих частин верстату;
- спиратися ліктем на верстат;
- знімати і відкривати обмежувачі під час роботи верстата.
Після виконання роботи необхідно:
- вимкнути верстат;
- прибрати стружку з верстата і здати робоче місце учбовому майстру.
1.1 Основні технічні характеристики і устрій токарно-гвинторізного верстата моделі 1к62 (Рис. 1)
Найбільший діаметр заготовки, що оброблюється над супортом - 220мм;
Найбільший діаметр прутка, що проходить через отвір шпинделя - 50 мм;
Межі частот обертання шпинделя (число швидкостей - 22) - 12,5÷1600 хв-1;
Гранична подача, мм/об: поздовжня - 0,05÷2,8; поперечна - 0,022÷1,4;
Потужність електродвигуна - 10 кВт.

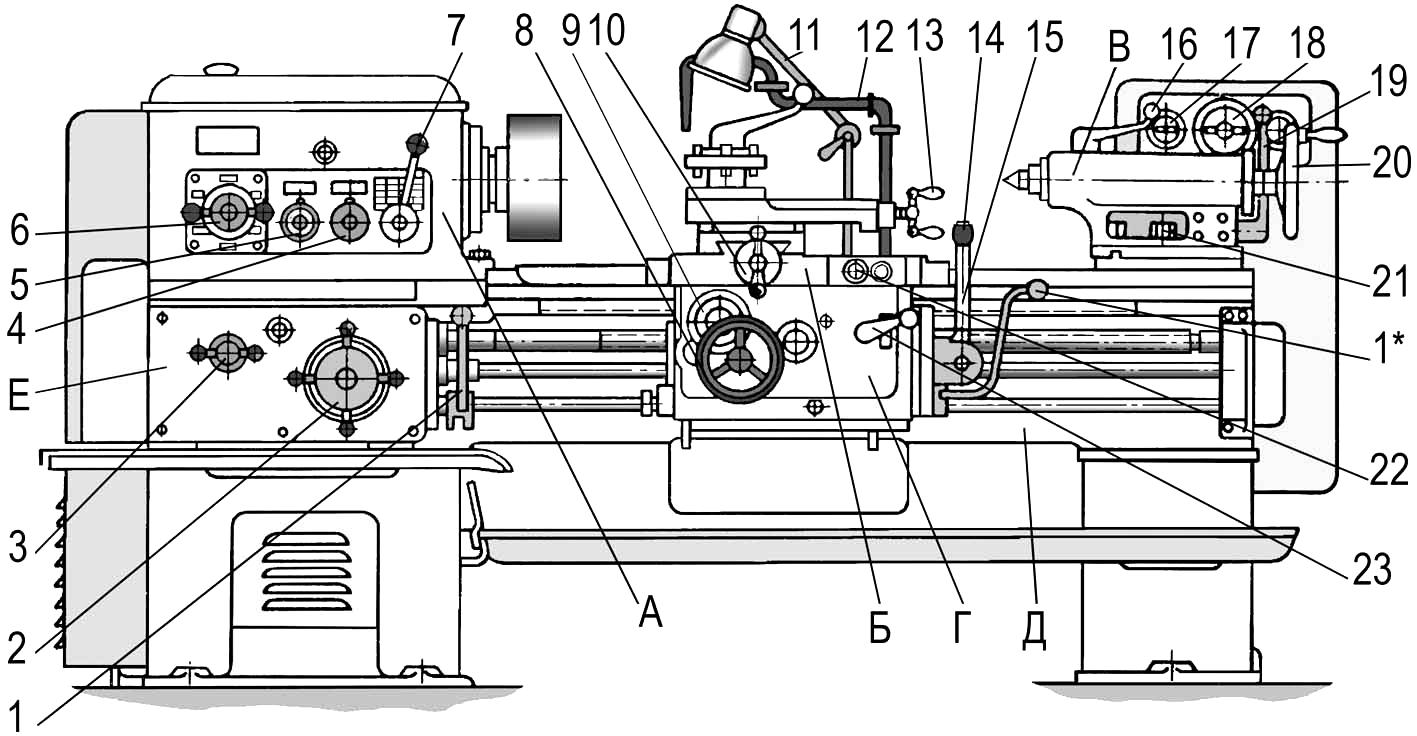

А — передня (шпиндельна) бабка; Б — супорт; В — задня бабка; Г — фартух; Д — станина; Е — коробка подач;
Рисунок - 1 Токарно-гвинторізний верстат 1К62 та органи його управління
1, 1* — рукоятки включення, виключення та реверсування шпинделя; 2, 3 — рукоятки управління механізмом подачі; 4 — грибок управління реверсом для нарізання правих та лівих різьб; 5 — рукоятка перемикання ланцюга збільшення кроку різьби; 6, 7 — рукоятки управління коробкою швидкостей; 8 — маховичок ручного подовжнього переміщення супорта; 9 — повзунок включення і виключення реєчної шестерні фартуха; 10 — рукоятка ручного поперечного переміщення супорта; 11 — лампа місцевого освітлення; 12 — трубопровід подачі ЗОР; 13 — рукоятка ручного переміщення верхньої частини супорта; 14 — кнопка включення прискореного переміщення супорта; 15 — рукоятка включення, виключення та реверсування поздовжньої та поперечної подачі супорту; 16 — рукоятка закріплення пінолі задньої бабки; 17 — ручка включення насосу ЗОР; 18 — вимикач силового електроживлення верстата; 19 — рукоятка закріплення корпусу задньої бабки до направляючих станини; 20 — маховичок ручного переміщення пінолі задньої бабки; 21 — гвинт затискача закріплення задньої бабки до станини; 22 — кнопочна станція електропривода; 23 — рукоятка включення маточної гайки фартуха;
