2.5.Біполярні транзистори (будова, типи, схеми вмикання).

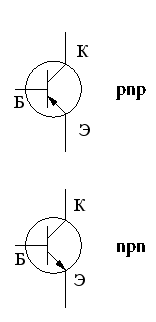

Будова

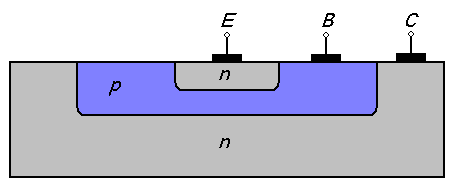

Поперечний розріз транзистора

На рисунку праворуч схематично показана будова біполярного транзистора NPN типу. Колектором служить напівпровідник n-типу, легований донорами до невисокої концентрації 1013-1015 см−3. Перед створенням бази напівпровідник покривають фоторезистом і за допомогою літографії звільняють вікно для легування акцепторами. Атоми акцептора дифундують в глибину напівпровідника, створюючи область із доволі високою концентрацією — 1017-1018 см−3. На третьому етапі знову створюється вікно для легування донорами й утворюють емітер із ще вищою концентрацією домішок, необхідною для того, щоб спочатку компенсувати акцептори, а потім створити напівпровідник n-типу. Відношення домішок у емітері й у базі повинно бути якомога більшим для забезпечення гарних характеристик транзистора.

Ще кращих характеристик можна досягти, якщо перехід між базою й емітером зробити гетеропереходом, у якому емітер має набагато більшу ширину забороненої зони, хоча це і збільшує собівартість транзистора. В такому випадку на поверхню бази через вікно напилюється інша речовина.

Принцип дії

Дія біполярного транзистора базується на використанні двох p-n переходів між базою та емітером і базою та колектором. В області p-n переходів виникають шари просторового заряду, між якими лежить тонка нейтральна база. Якщо між базою й емітером створити напругу в прямому напрямку, то носії заряду інжектуються в базу й дифундують до колектора. Оскільки вони є неосновними носіями в базі, то легко проникають через p-n перехід між базою й колектором. База виготовляється достатньо тонкою, щоб носії заряду не встигли прорекомбінувати, створивши значний струм бази. Якщо між базою й емітером прикласти запірну напругу, то струм через ділянку колектор-емітер не протікатиме.

Для подключения транзистора нам доступны только его три вывода (электрода). По этому для его нормальной работы требуются два источника питания. Один электрод транзистора будет подключаться к двум источникам одновременно. Следовательно, существуют 3 схемы подключения биполярного транзистора: ОЭ – с общим эмиттером, ОБ – общей базой, ОК – общим коллектором. Каждая обладает как преимуществами, так и недостатками, в зависимости от области применения и требуемых характеристик делают выбор подключения.

Схема включения с общим эмиттером (ОЭ) характеризуется наибольшим усилением тока и напряжения, соответственно и мощности. При данном подключении происходит смещение выходного переменного напряжения на 180 электрических градусов относительно входного. Основной недостаток – это низкая частотная характеристика, то есть малое значение граничной частоты, что не дает возможность использовать при высокочастотном входном сигнале.

Схема включения с общей базой (ОБ) обеспечивает отличную частотную характеристику. Но не дает такого большого усиления сигнала по напряжению как с ОЭ. А усиление по току не происходит совсем, поэтому данную схему часто называют токовый повторитель, потому что она имеет свойство стабилизации тока.

Схема с общим коллектором (ОК) имеет практически такое же усиление по току как и с ОЭ, а вот усиление по напряжению почти равно 1 (чуть меньше). Смещение напряжения не характерно для данной схемы подключения. Ее еще называю эмиттерный повторитель, так как напряжение на выходе (UЭБ) соответствуют входному напряжению.

Применение транзисторов:

- усилительные схемы;

- генераторы сигналов;

- электронные ключи.
